JaNets 使用说明书 5 车间作业设置 5- 54 图 5-8- 12 构成画面（ JM - 20 ） 图 5-8- 13 构成画面（ JM - 20 ） 安装 R- AT C 右侧 AT C 单元的 C- AT C 为可选状态时， 「 AT C 选择」按钮 为 C- AT C 显示。 右侧 AT C 单元的 R- AT C 为可选状态时， 「 AT C 选择」按钮 为 R- AT C 显示。
JaNets 使用说明书 5 车间作业设置
5-53
5-8-5 各机型的分布编排画面
各种机型，有的有多个 ATC 单元，有的 ATC 汽缸孔位置不尽相同。
切换设置机器时，不同的机型的编排画面尺寸会随之扩大、缩小。
5-8-5-1 多个 ATC 单元的机型
对多个 ATC 单元的机型进行分布配置。
图 5-8-10 分布画面（机型：RX-6 前侧 ATC）
多 ATC 单元时的切换
多个 ATC 单元机型的分布画面，在画面右侧会显示「ATC 选择」按钮。
图 5-8-11 分布画面(RX-6 后侧 ATC）
※机器初始显示时的设置，会优先选择显示前侧最左侧的 ATC 单元。
选择「ATC 选择」按钮 ※以下为选择 ATC 的状态。
JaNets 使用说明书 5 车间作业设置
5-54
图 5-8-12 构成画面（JM-20）
图 5-8-13 构成画面（JM-20）安装 R-ATC
右侧 ATC 单元的 C-ATC 为可选状态时，「ATC 选择」按钮为 C-ATC 显示。
右侧 ATC 单元的 R-ATC 为可选状态时，「ATC 选择」按钮为 R-ATC 显示。
JaNets 使用说明书 5 车间作业设置
5-55
5-8-6 ATC 的显示
ATC 单元（编排画面）里仅显示 1 个单元。
画面里的显示，与画面框的颜色相同的 ATC 设置按钮单元相对应。

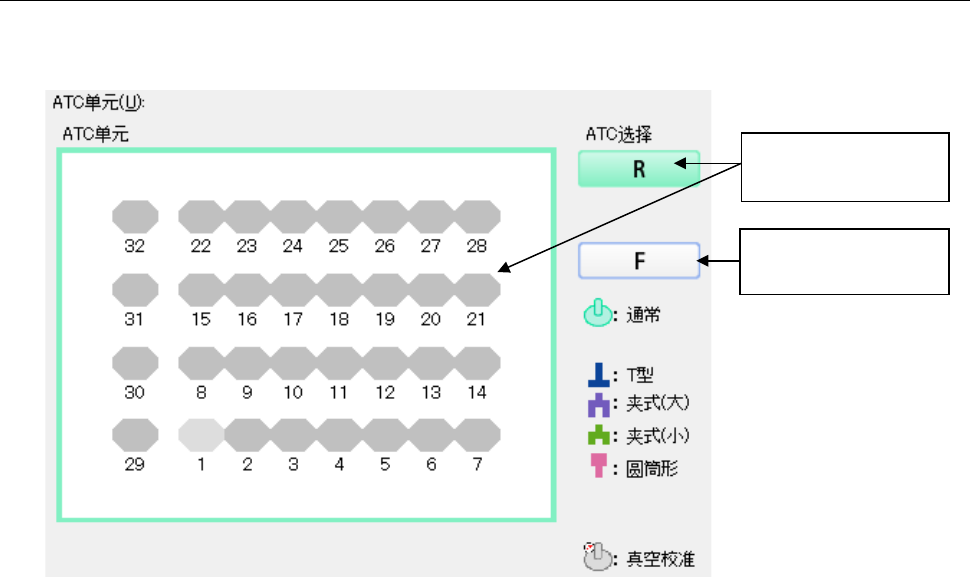

图 5-8-14 ATC 单元的显示（ATC 单元显示）
显示的
ATC
设置按钮，
用同一颜色涂满显示。
未选择的
ATC
设置按
钮，仅显示框的颜色。
