5-8-11 吸嘴确认画面
在此画面上，可对优化的生产程序的各机器吸嘴的设置，进行确认。
在编辑程序等中使用。
5-8-11-1 画面说明
按各生产线逐条显示要生产的生产程序的吸嘴分布状况。

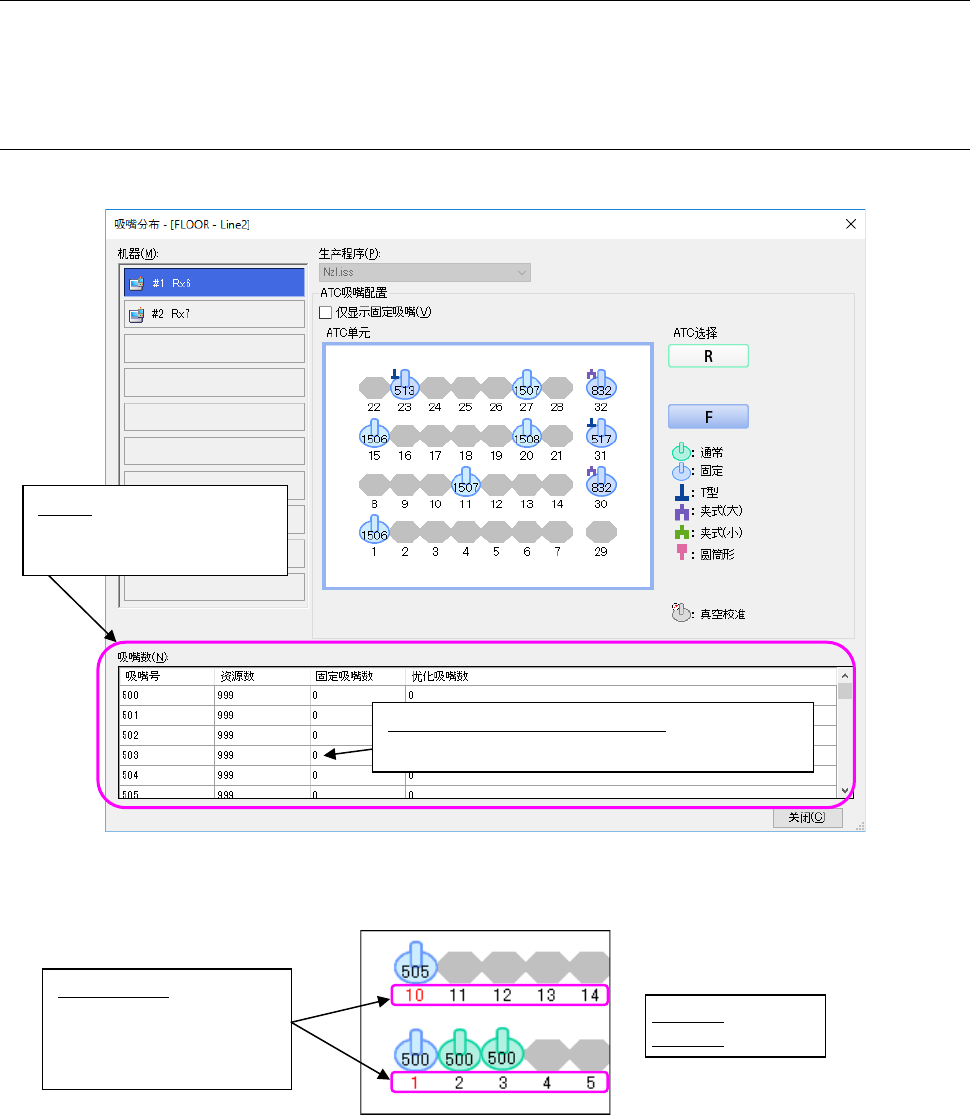

图 5-8-20 吸嘴分布（例：RX-6）
图 5-8-21 分布上的显示颜色
ATC
号为红字：
表示优化前的设置与优化后
的设置配置不相同，必须进
行更换。
吸嘴数：
按选择的机器逐台显示各吸嘴
的资源数等一览表。
固定吸嘴：浅蓝色
优化吸嘴：绿色
吸嘴数（固定吸嘴数、优化吸嘴数）：
不按各 ATC 单元显示，而是显示 1 台机器的合计值。
JaNets 使用说明书 5 车间作业设置
5-59
5-8-12 操作方法
5-8-12-1 切换机器分布的显示
要显示生产线里配置的其他机器的数据，请点击吸嘴分布画面的「机器」，选择要确认的机器。
图 5-8-22 机器选择按钮
仅显示固定吸嘴
在吸嘴分布画面里勾选「仅显示固定吸嘴」复选框后，仅显示固定吸嘴。取消勾选，则会恢复通
常的显示。
通常的显示表示优化后的设置状态；仅显示固定吸嘴，则表示优化前的设置状态。

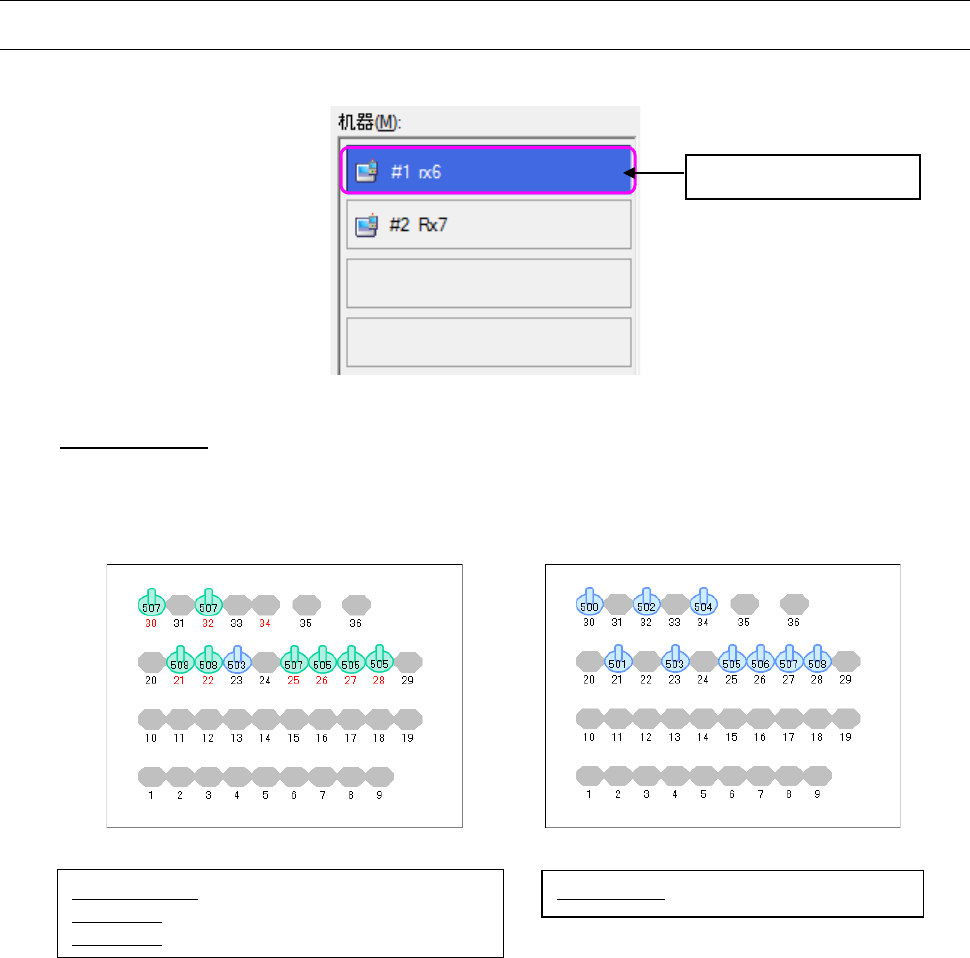

图 5-8-23 左：未勾选（优化后的设置） 右：勾选（优化前的设置）
选择的机器以蓝色显示。
吸嘴号为红字：优化后配置发生变化，必须更换吸嘴
绿色吸嘴：优化后的配置
浅蓝色吸嘴：固定吸嘴
浅蓝色吸嘴：优化前的固定配置
JaNets 使用说明书 5 车间作业设置
5-60
确认画面中的错误信息
显示吸嘴确认画面时，会显示如下错误信息。
错误条件
错误信息内容
启动时，生产线里未配置任何
1
台机器时
“
不存在任何机器信息。退出。
”
启动时，选择了未配置机器项目时
“
选择了未配置机器项目。请选择已有的生产线后
再进行启动。
”
通过组合框选择的生产程序未能读入时
“
生产程序未能读取。
（仅显示机器的固定吸嘴。）
”
读入的生产程序里没有优化数据时
“
生产程序
”
里没有优化条件数据。
（仅显示机器的固定吸嘴。）
”
选择生产线的机器构成与生产程序内的机器
构成不一致时
“
生产线的机器配置与生产程序的配置不一致。
（第
X
台机器仅设置机器固定吸嘴。）
”
