JaNets 使用说明书 5 车间作业设置 5- 82 5-9-6-2 操作方法 选择显示机器 点击选择机器的 按钮，可显示相 应机器的供料 器分布画面。 图 5-9- 51 在机器选择对话框中选择多台机 器时的示例 可同时显示多个供料器分布画面。在供料器分布的显示画面上，勾选机器的选择按钮，即可显示该画面。
JaNets 使用说明书 5 车间作业设置
5-81
显示贴片头图像的示例
当把贴片头图像重叠在配置的供料器上时，贴片头间隔的位置上的供料器会变为选择状态，
可以确认供料器安装位置及贴片头的间隔。
图 5-9-49 显示贴片头图像模式下的显示示例（RX-6）
5-9-6 机器选择对话框画面
在此画面里对机器的供料器配置进行确认、编辑。仅当启动机器选择对话框的应用程序为编辑程
序时，才能对供料器分布的配置进行编辑。
5-9-6-1 机器选择对话框的画面构成

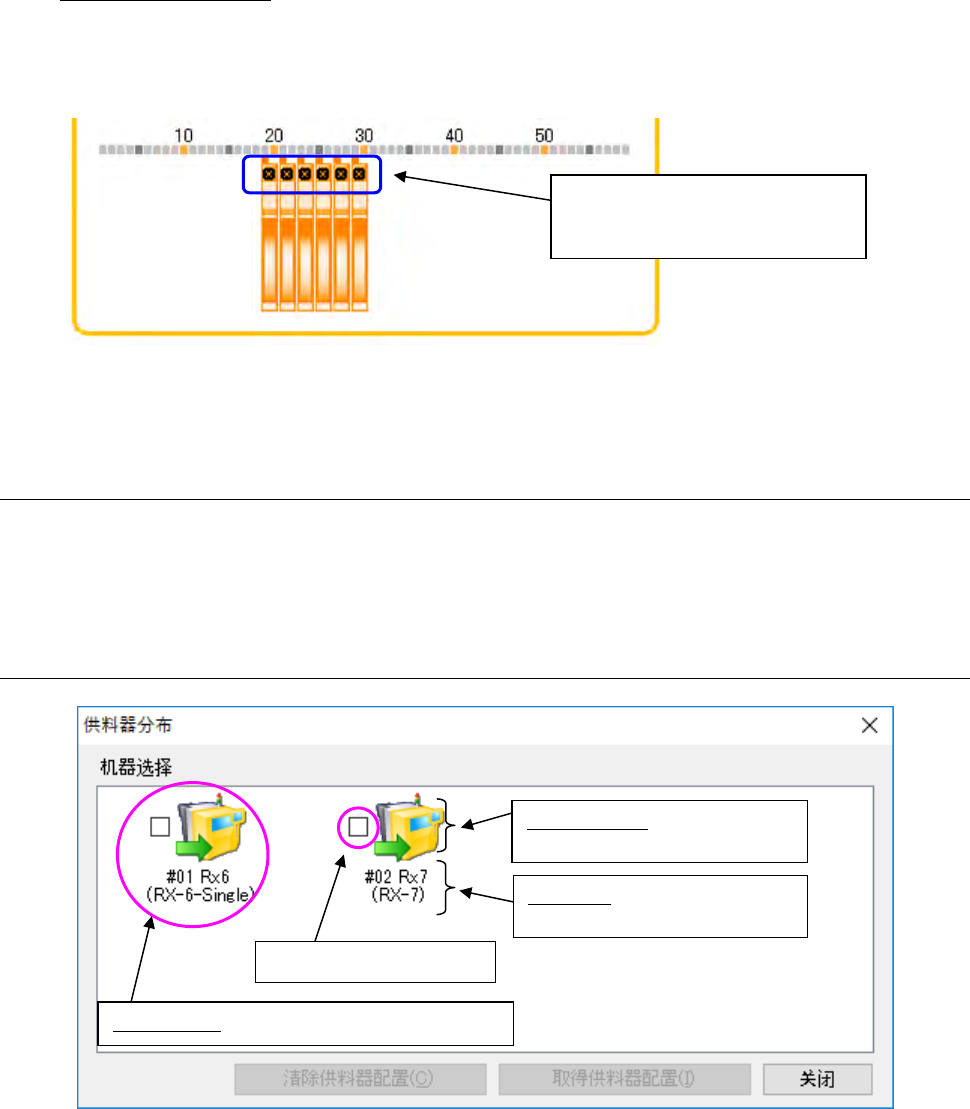

图 5-9-50 机器选择对话框
※有关机器类型的图标，请参见「5-9-9 机器图标的种类」。
由于
RX-6
为
6
个轴，因此会显示
6
个贴片头图像。可自由移动。
机器选择按钮：显示指定生产线里的机器构成。
显示供料器分布复选框
机器信息：
显示配置编号、机器名、
机型名。
机器类型图标：显示机器的种类及
传送方向、基准面。
JaNets 使用说明书 5 车间作业设置
5-82
5-9-6-2 操作方法
选择显示机器
点击选择机器的按钮，可显示相应机器的供料器分布画面。

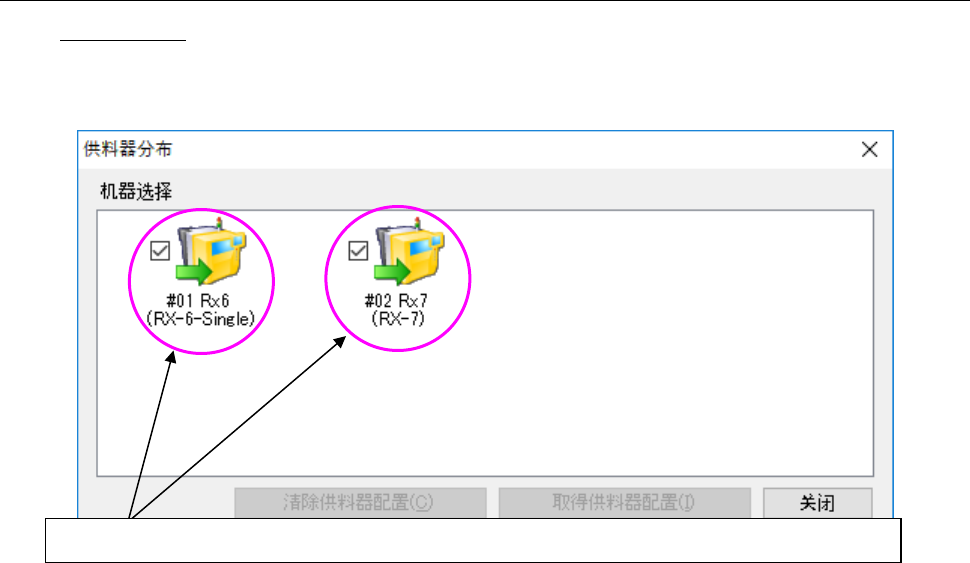

图 5-9-51 在机器选择对话框中选择多台机器时的示例
可同时显示多个供料器分布画面。在供料器分布的显示画面上，勾选机器的选择按钮，即可显示该画面。
JaNets 使用说明书 5 车间作业设置
5-83
5-9-7 供料器分布画面
在供料器分布画面上显示被指定了供应位置的各种供料器或托盘。机器或供应项为自动选择的数
据不显示。
5-9-7-1 供料器分布画面的构成
仅生产程序

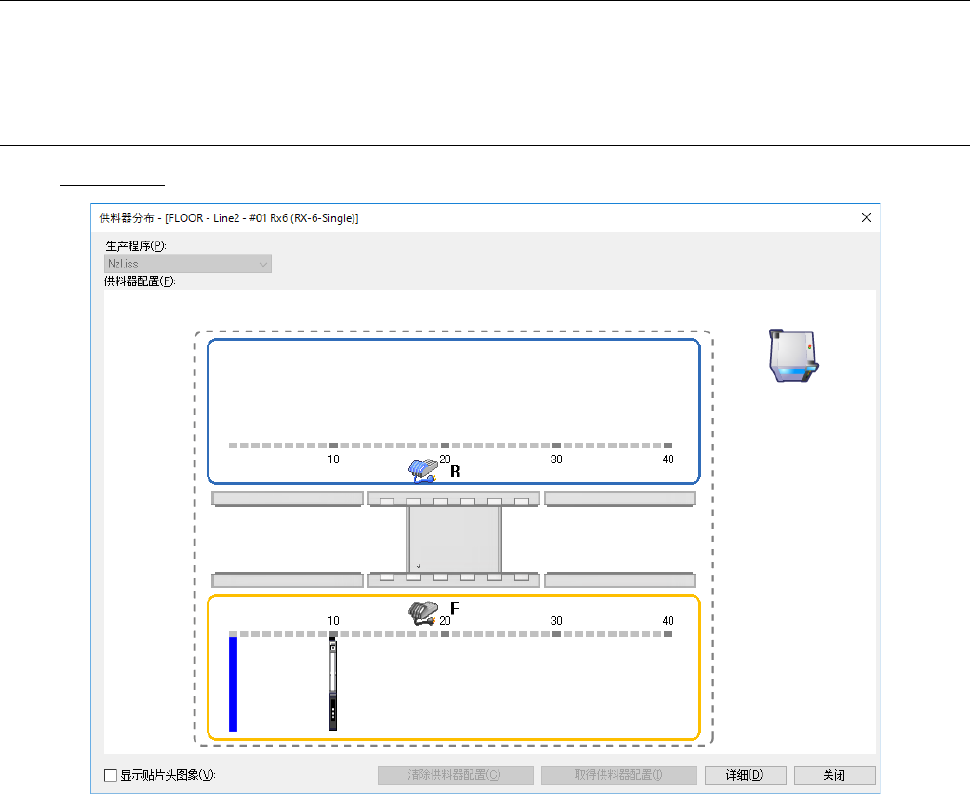

图 5-9-52 供料器分布画面
