JaNets 使用说明书 5 车间作业设置
5-83
5-9-7 供料器分布画面
在供料器分布画面上显示被指定了供应位置的各种供料器或托盘。机器或供应项为自动选择的数
据不显示。
5-9-7-1 供料器分布画面的构成
仅生产程序
图 5-9-52 供料器分布画面
JaNets 使用说明书 5 车间作业设置
5-84
5-9-7-2 配置供料器的颜色

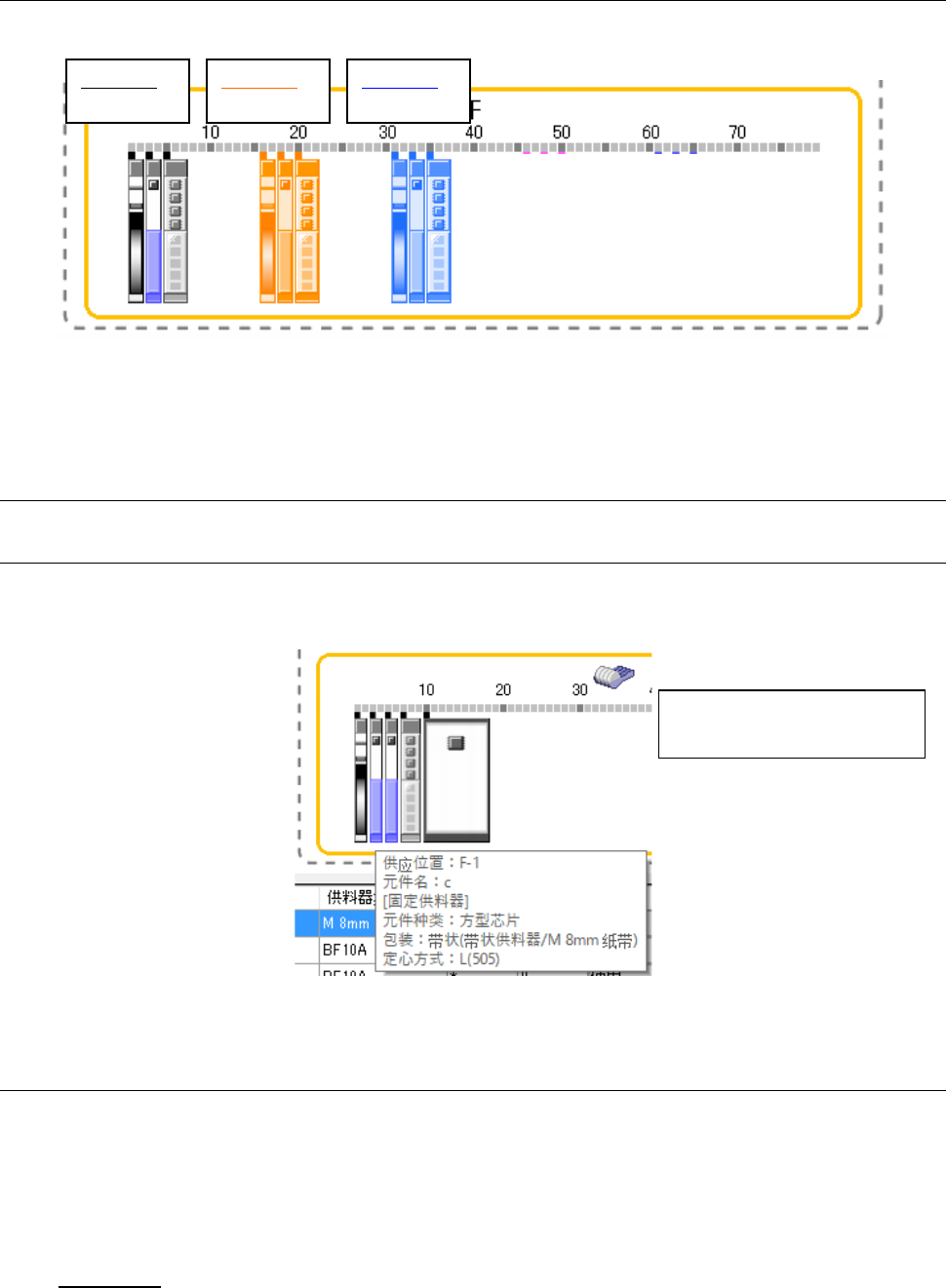

在分布画面中配置的供料器，根据该状态会以如下颜色分别显示。
图 5-9-53 供料器图标的差异（通常、选择、固定）
※具有多通道的供料器，供料器本身的状态与配置的通道的状态不同时，会显示各自状态的颜色。
5-9-8 操作方法（供料器分布画面）
5-9-8-1 供应装置的详细显示
将光标对准供应装置时，会显示以下项目。若是固定供料器，则会在供应位置上追加显示「[固定]」。
若是具有多个通道的供料器，会追加显示通道编号，若是 DTS 则会追加显示托盘的供应层编号。
图 5-9-54 「供料器分布」窗口（弹出显示）示例
5-9-8-2 供料器分布画面中的编辑
当进行了某项编辑，在选择机器对话框中选择「关闭」，显示出是否要将编辑内容反映到程序数据
里的提示信息时，点击「是」，即可反映变更内容。
这时，吸取数据会被变更。移动或复制的供料器的吸取坐标会被重新设置为设计值。下面，对编
辑功能进行相关说明。但，IC 回收带不会成为编辑的对象。
选择供料器
移动、复制、删除对象供料器，用鼠标对准供料器、拖动鼠标、圈住供料器即可。
通常状态：
黑色
选择状态：
橙色
固定状态：
蓝色
有关「管式」「托盘」「散件」「IC
回收带」也会同样分别显示。
JaNets 使用说明书 5 车间作业设置
5-85
5-9-9 机器图标的种类
表 5-9-1 机器图标及规格
图标
设置
相应机型
传送方向：左→右
基准面：前面
・RX-6 系列
・RX-7 系列
・KE-3020 系列
・KE-3020R 系列
・KE-3010 系列
・KE-3020V 系列
・KE-3020VR 系列
・FX-3 系列
传送方向：右→左
基准面：前面
传送方向：左→右
基准面：后面
传送方向：右→左
基准面：后面
图标
设置
相应机型
传送方向：左→右
・RS-1 系列
・JM-100
传送方向：右→左
图标
设置
相应机型
传送方向：左→右
・JM-10 系列
・JM-20 系列
传送方向：右→左
图标
设置
相应机型
传送方向：左→右
・RP-1
传送方向：右→左
