JaNets 使用说明书 7 编辑程序
7-3
优化(O)
优化(O)...
决定生产程序的贴片顺序以及供料器/吸嘴配置
更改生产线(L)
变更要优化的生产线（显示生产线变更画面）
元件供应数(S)
设置每种元件要使用的供给数上限（※）
数据一致性检查(D)
检查编辑中的生产程序以及生产线的一致性（※）
数据的自动统一读入/数据一致性检查(A)
从数据库读入数据后实施数据一致性检查（※)
节拍模拟
(M)
节拍模拟(S)
模拟测量生产程序的生产时间。
显示生产动作，通过图示显示元件的吸取
・
贴片状况。
数据库(D)
注册(B)
注册到数据库
命令列表(C)
从数据库的列表中取得数据
重新查找
(R)
从数据库或固定信息中查找元件数据、吸取数据，并更新
生产程序（※）
工具(T)
生产程序展开复制(W) ...
展开并复制另外的生产程序（※）
环境设置(E) ...
设置编辑程序的环境（
※
）
CAD
转換设置
(S) ...
CAD
转换的相关设置
帮助(H)
版本信息(A)
显示版本
※ 7-6 章有详细的补充说明。

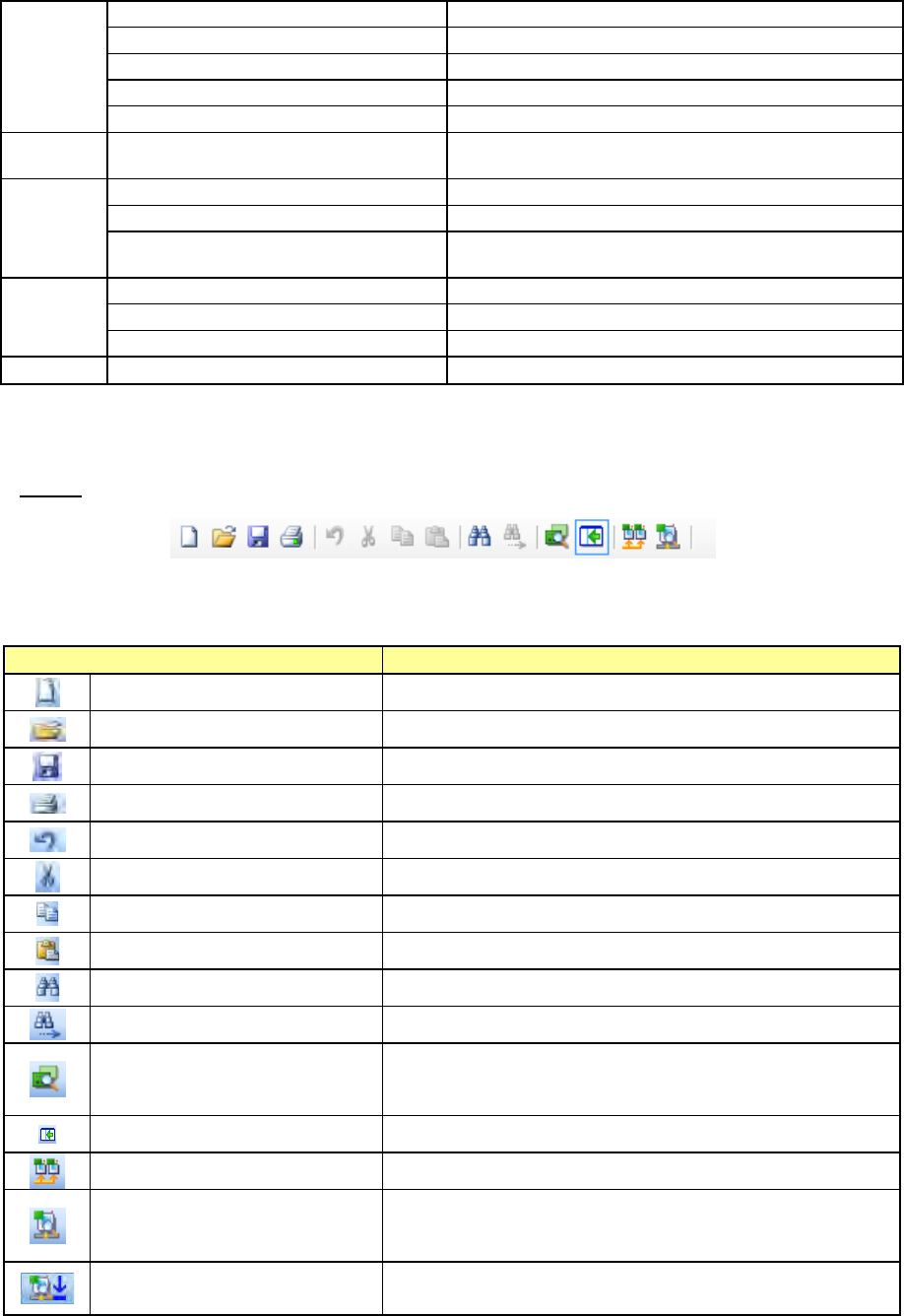

工具条
表 7-2 工具条
工具条项目
内容
新建 新建制作生产程序
打开 打开生产程序
保存 保存编辑中的生产程序
打印&文本输出 打印生产程序数据以及文本输出
撤销 取消刚进行的操作，恢复原来的状态
剪切 删除数据，并且复制到剪贴板里
复制 把数据复制到剪贴板里
粘贴 粘贴剪贴板的内容
查找 查找贴片 ID 或者元件名
查找下一个 查找下一个数据
数据完成状况 显示各数据的完成状况
生产线管理器 切换生产线管理器的显示/隐藏
优化 执行优化、以及指定优化的相关选项
数据一致性检查 检查编辑中的生产程序与生产线的一致性
数据的自动统一读入/数据一致性
检查
在自动统一读入数据后按照指定条件实施优化 (※)
※ 请参照 7-7-3 的显示，其中记载了条件，
JaNets 使用说明书 7 编辑程序
7-4
7-4 操作步骤
7-4-1 编辑基板数据
7-4-1-1 编辑基板数据（基本设置）
通过点击树形控件的「基板数据」－「基本设置」显示此画面。
图 7-2 基板数据（基本设置画面）
表 7-3 基板数据（基本设定）画面
项目
内容
基板
ID
指定对基板的注释。
请设定 60 个字符以内的半角英文数字符号。也可指定为空白。
输入半角英文数字符号以外的文字时，将显示提示信息。
已有的生产程序中如果使用的是全角文字，将直接进行读入。
※ 在基板 ID 中使用上述以外的文字时，有可能发生文字乱码或无法保存基板 ID 等预料
外的动作。
定位方式
从「外形基准」（默认）、「定位孔基准」选择基板的定位方式。
「定位孔基准」仅在可使用基准销单元的机器中才能使用。
由于
RX-6
、
RX-7
不能使用基准销单元，因此请选择「外形基准」。
标记识别
从「多值识别」「二值化识别」中选择
BOC
标记、基准领域的识别方式。
指定贴片电路
如果有未贴片电路时，可以不执行指定电路的生产。
基板构成为「矩阵电路板」「多矩阵电路板」时，此功能有效。
选择「使用」时，指定电路配置画面中要贴片的电路、不贴片的电路。
真空台
指定在真空台中是否固定基板。
选择「不使用」时，将通过支撑销进行固定。
追溯
追溯性功能从「不使用」「使用」中进行选择。
坏板标记传播
坏板标记传播从「不使用」「使用」中进行选择。
印刷偏移的前馈
对印刷偏移的前馈，从「不使用」「使用」中进行选择。
1D/2D
代码读取器
使用的代码读取器从「条形码」｢
2
维码
(OCC)
｣「多条形码读取器」「 背面多代码读取器
」
「2D(个别)」中进行选择。
请根据车间作业安装的使用基板代码的设定，确定可使用的代码。
坏板标记设置
从「打开标记探测传感器」「关闭标记探测传感器」中选择坏板标记的检测方法。
指定坏板标记坐标
从「标准」「扩展」中选择坏板标记坐标的指定方法。
坏板标记示教信息
从「使用机器的数据」「使用生产程序的数据」中选择坏板标记示教信息的设定方法。
全局坏板标记
从「通过检出标记确认」「不通过检出标记确认」中选择全局坏板标记检出时的确认方法。
JaNets 使用说明书 7 编辑程序
7-5
图 7-3 基板 ID 的提示信息
【只有 JM-10 及 JM-20 的生产线】
不显示指定贴片电路、真空台、印刷偏移的前馈、坏板标记示教信息、全局坏板标记。
【含 JM-100 的生产线】
不显示真空台、印刷偏移的前馈。
