JaNets 使用说明书 7 编辑程序
7-10
项目
内容
复制到 BOC 标记 3 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的 BOC 标记 3。
但电路设定的 BOC 标记 3 的位置以及标记名尚未设定、或 BOC 标记 3 为用户模板
标记时，不能选择此项。
复制到第二 BOC 标记 1 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的第二 BOC 标记
1。
但电路设定的第二 BOC 标记 1 的位置以及标记名尚未设定、或第二 BOC 标记 1
为用户模板标记时，不能选择此项。
复制到第二 BOC 标记 2 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的第二 BOC 标记
2。
但电路设定的第二 BOC 标记 2 的位置以及标记名尚未设定、或第二 BOC 标记 2
为用户模板标记时，不能选择此项。
复制到第二 BOC 标记 3 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的第二 BOC 标记
3。
但电路设定的第二 BOC 标记 3 的位置以及标记名尚未设定、或第二 BOC 标记 3
为用户模板标记时，不能选择此项。
执行(G)按钮 执行指定的复制。执行后，关闭对话框。
未执行复制时，执行按钮无效。
取消 不进行复制，关闭对话框。

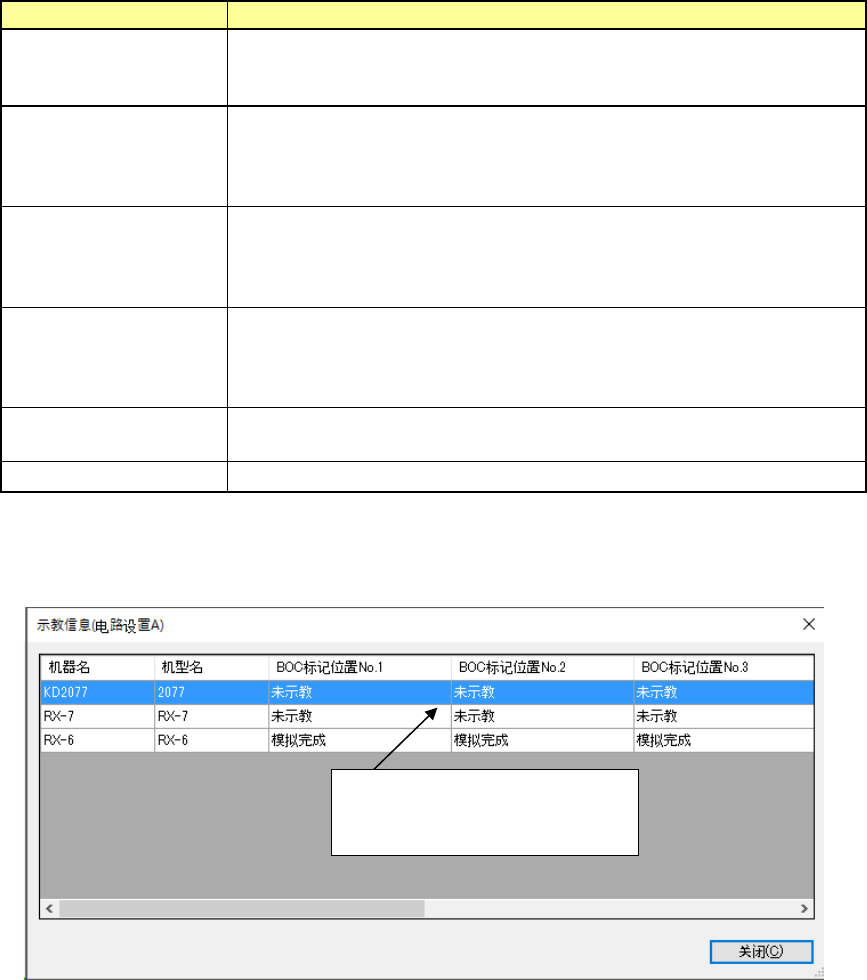

按下[示教信息]按钮时，可显示生产线上配置的机器的标记数据设置状况。
BOC 种类为「未使用」时，不能显示。
图 7-8 确认示教画面
示教完：标记数据已经设置完毕。
未示教：标记数据尚未设置。
未使用：未使用的标记位置。
JaNets 使用说明书 7 编辑程序
7-11
※ 关于标记形状
RX-7 系列中可定义的标记形状类型与 RX-7 系列以外的机型不同。
关于标记的定义，请在 RX-7 系列机器中进行设定。JaNets 中默认设定为「●」。
形状
RX-7 系列
以外
RX-7 系列
形状的有无
形状的有无
方向
● 有 有 －
○ 有 有 －
○(有轮廓） － 有 －
■ 有 有 －
□ 有 有 －
□(有轮廓） － 有 －
▲ 有 有 上
△ 有 有 上
▼ 有 有 下
▽ 有 有 下
▲(右向） 有 有 右
△(右向) 有 有 右
▲(左向） 有 有 左
△(左向) 有 有 左
△(有轮廓） － 有 上
▽(有轮廓） － 有 下
△(有轮廓,右向） － 有 右
△(有轮廓,左向） － 有 左
◆ 有 有 －
◇ 有 有 －
◇（有轮廓） 有 有 －
有 有 －
（反白）
－ 有 －
（有轮廓）
－ 有 －
有 有 上
（反白）
－ 有 上
（有轮廓）
－ 有 上
有 有 下
（反白）
－ 有 下
（有轮廓）
－ 有 下
模板 有 － －
JaNets 使用说明书 7 编辑程序
7-12
RX-7 系列坏点标记信息
按下 RX-7 系列选购项按钮显示以下所示的画面。
图 7-9 RX-7 系列坏点标记信息设置画面
RX-7 系列坏点标记信息，可以对 RX-7 系列进行坏点标记识别用设定。
表 7-7 RX-7 系列 坏点标记设置项目
项目
内容
标记 坏点标记类型 ID 设定所使用标记类型的 ID。
坏点标记坐标
XY
设定坏点标记的识别坐标。
输入范围为 -999.99～999.99。
窗口尺寸
XY
设定坏点标记的识别窗口尺寸。
输入范围为 0.00～999.99。
窗口偏移量
dX,dY
设定与坏点标记识别坐标的偏移量。
输入范围为 -999.99～999.99。
坏点标记类型 坏点标记类型 ID 标记类型的 ID。
识别手法 对坏点标记的识别手法从「明暗」、「形状」中进行设定。
右击显示弹出菜单。
识别颜色 设定标记的明暗。 识别手法选择「明暗」时，可以进行设定。
右击显示弹出菜单。
□：相对于基板，标记明亮
■：相对于基板，标记暗淡
照明级别 设定照明的点亮方法。 双击打开设定画面。
标记形状 设定标记的形状。
识别手法选择「形状」时可以进行设定。
标记形状方向 设定标记的方向。
在标记形状选择了有方向的形状时可以进行设定。
宽度/外径 设定标记的宽度。
标记形状为○、●、◎时，输入圆的外径。
输入范围为 0.00～999.99。
高度 设定标记的高度。
输入范围为 0.00～999.99。
