JaNets 使用说明书 7 编辑程序 7- 14 7-4-1-4 基 板数据（电路配 置）的编辑 当选择了树形控 件的「基板数据 」－「电路配 置 A 」时会显示 此画面。 基板构成是「单 板基板」时，不 能选择「电路 配置 A 」 。以下情况 ，可以选择「 电路配置 A 」。 ・ 基板构成为「非 矩阵电路板」时 ・ 基板 构成为「矩阵电路板」或「 非矩阵电路板 」 ， 「基板 数据」－「基本设 置」指定坏板 标记 坐标选择 「扩展」…
JaNets 使用说明书 7 编辑程序
7-13
项目
内容
厚度/內径 设定标记的线厚度。
选择时能设定线类型的形状。
标记形状为◎时，输入圆的内径。
输入范围为 0.00～999.99。
尺寸允许范围 相对于标记的尺寸，设定找到的标记尺寸允许范围。
识别手法选择了「形状」时，可以进行设定。
输入范围为 1～99。
判定值 识别手法选择了「明暗」时，设定黑白判定所使用图像渐变的阈值。
输入范围为 1～255。
识别手法选择了「形状」时，设定标记识别时与标记形状的一致指数。
输入范围为 00～1000。
双击照明级别的单元格，显示以下所示的画面，可以设定照明级别。

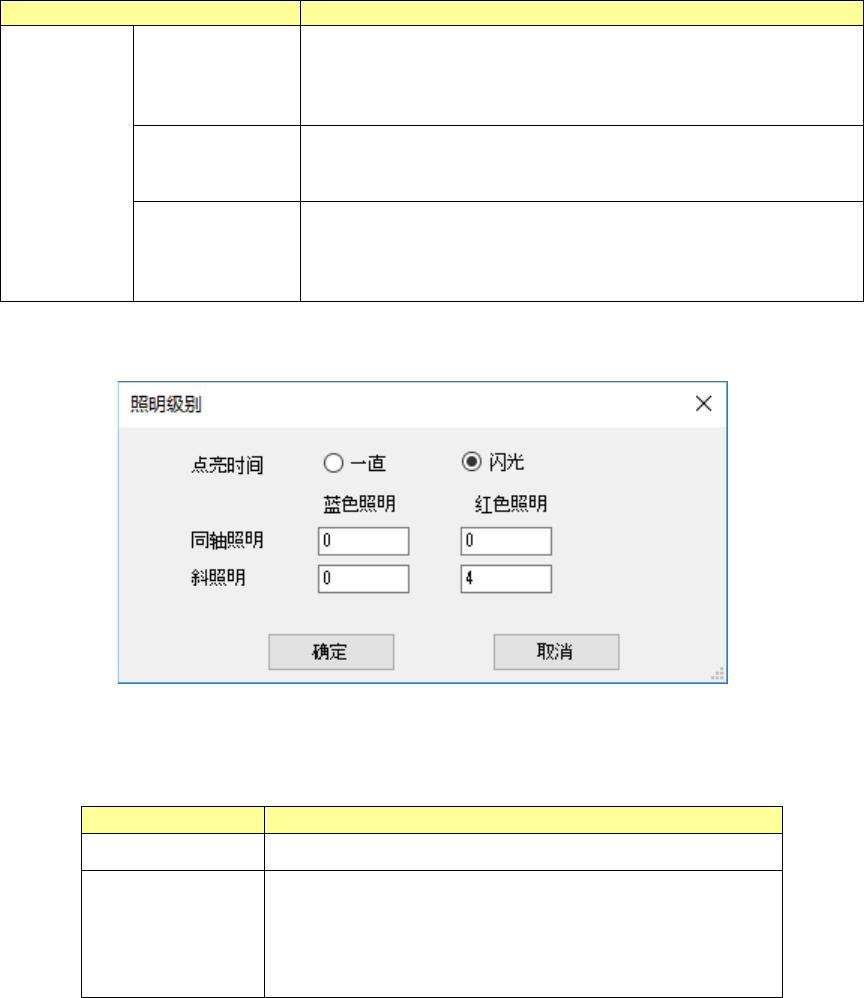

图 7-10 RX-7 系列 照明级别设置画面
表 7-8 RX-7 系列 照明级别设置项目
项目
内容
点亮时间 选择一直和闪光灯。
照明值 设定标志认识时的各照明的亮度。
在一直时间的情况下、入范围为 0～4。
闪光情况下，入范围为 0～8。
初始值成为 4。
JaNets 使用说明书 7 编辑程序
7-14
7-4-1-4 基板数据（电路配置）的编辑
当选择了树形控件的「基板数据」－「电路配置 A」时会显示此画面。
基板构成是「单板基板」时，不能选择「电路配置 A」。以下情况，可以选择「电路配置 A」。
・ 基板构成为「非矩阵电路板」时
・ 基板构成为「矩阵电路板」或「非矩阵电路板」，「基板数据」－「基本设置」指定坏板标记
坐标选择「扩展」，「基板数据」－「电路设置 A」的坏板标记设置为「使用」时
・ 基板构成为「矩阵电路板」或「非矩阵电路板」，「基板数据」－「基本设置」指定贴片电路
设置为「使用」时
・ 生产线中含 RV-1、RV-2，基板构成为「矩阵电路板」或「非矩阵电路板」，「基板数据」－「 基
本设置」的坏板标记传播设为「使用」， 坏板标记设为「使用」时

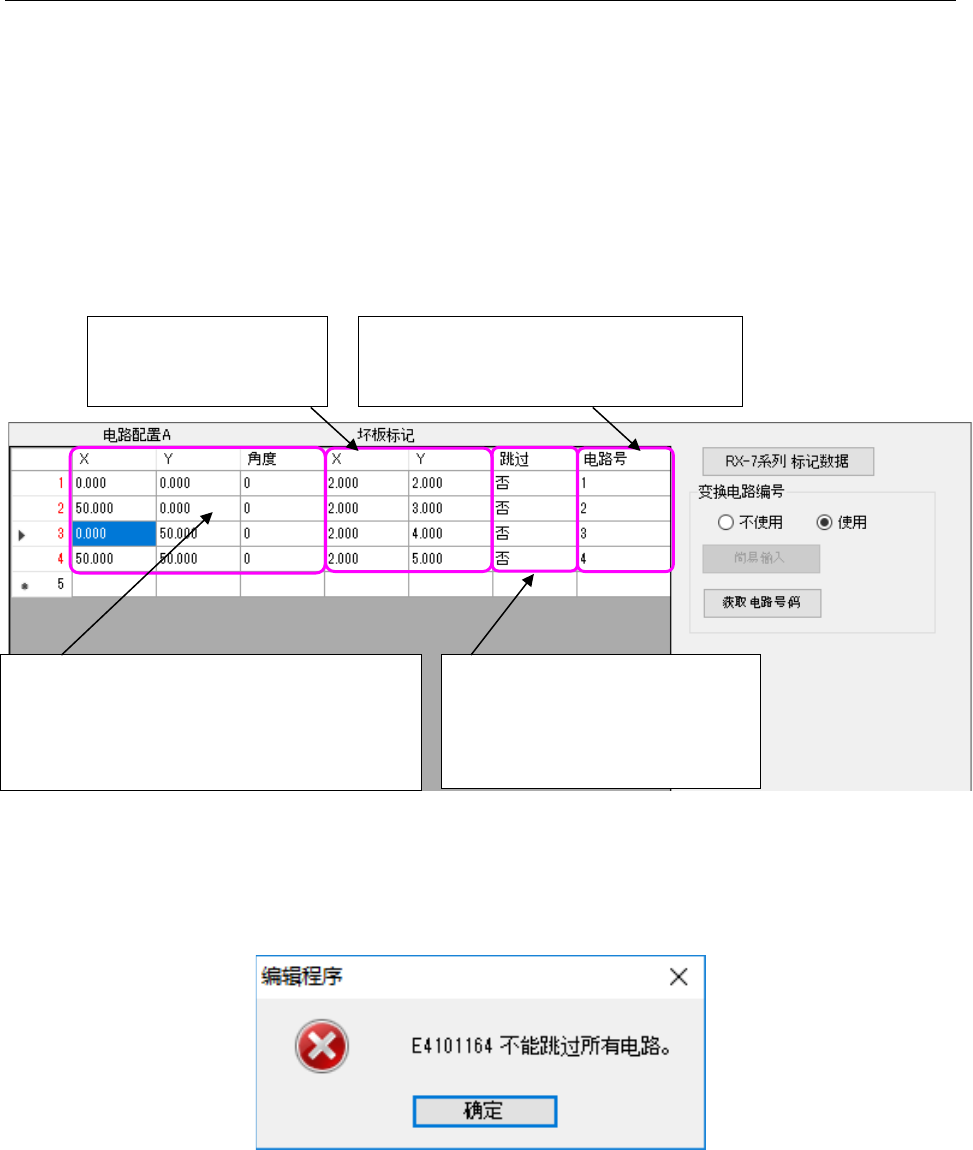

图 7-11 基板数据(电路配置 A)画面示例
跳过电路，不能设置所有电路跳过为「是」。
图 7-12 指定跳过错误
按下变换电路编号的「简易输入」画面，则显示以下画面。
(仅矩阵电路。非矩阵电路时不显示按钮。)
只有基板构成为「非矩阵电路板」时才能输入此项。
「矩阵电路板」时，不能变更。
从设置的「基板数据」－「电路配置 A」取得电路
信息计算电路坐标后进行显示。
指定要贴片的电路。右击选择「是」
或「否」。默认为「否」（要贴片的
电路）。
不使用贴片电路指定时，不 显示此项。
输入扩展坏板标记。
不使用扩展坏板标记时
不显示项目。
输入上传侧机器的电路编号。仅在变换电路编
号为「使用」时显示。
JaNets 使用说明书 7 编辑程序
7-15
图 7-13 电路编号的简易输入画面
在指定基准电路位置与展开方向的基础上，可以自动设置上传侧的电路配置顺序。
基准电路位置：左下、右下、左上、右上
展开方向：横向、纵向
初始状态时，基准电路在左下方，展开方向在横向(JUKI 标准配置顺序)。
按下变换电路编号的「取得电路编号」，从作业车间设置中「坏板标记传播上传」中设置的机器取
得电路编号信息。
未输入车间数据的生产程序名等时，显示以下信息。
图 7-14 数据未输入错误
请打开上传车间数据的机器，输入必要的信息。
未找到作业车间设置中所设置的 IP 地址的机器时，显示以下信息。
图 7-15 未找到指定机器错误
