7-4-2-3 区域坏板标记
贴片数据画面的「坏板标记」为「编辑」或者「浏览」时，会显示坏板标记设置画面。每个贴片
点数最多可以设置 10,000 个点的坏板标记。
数据的设置方法与「7-4-2-2 基准领域标记」相同。

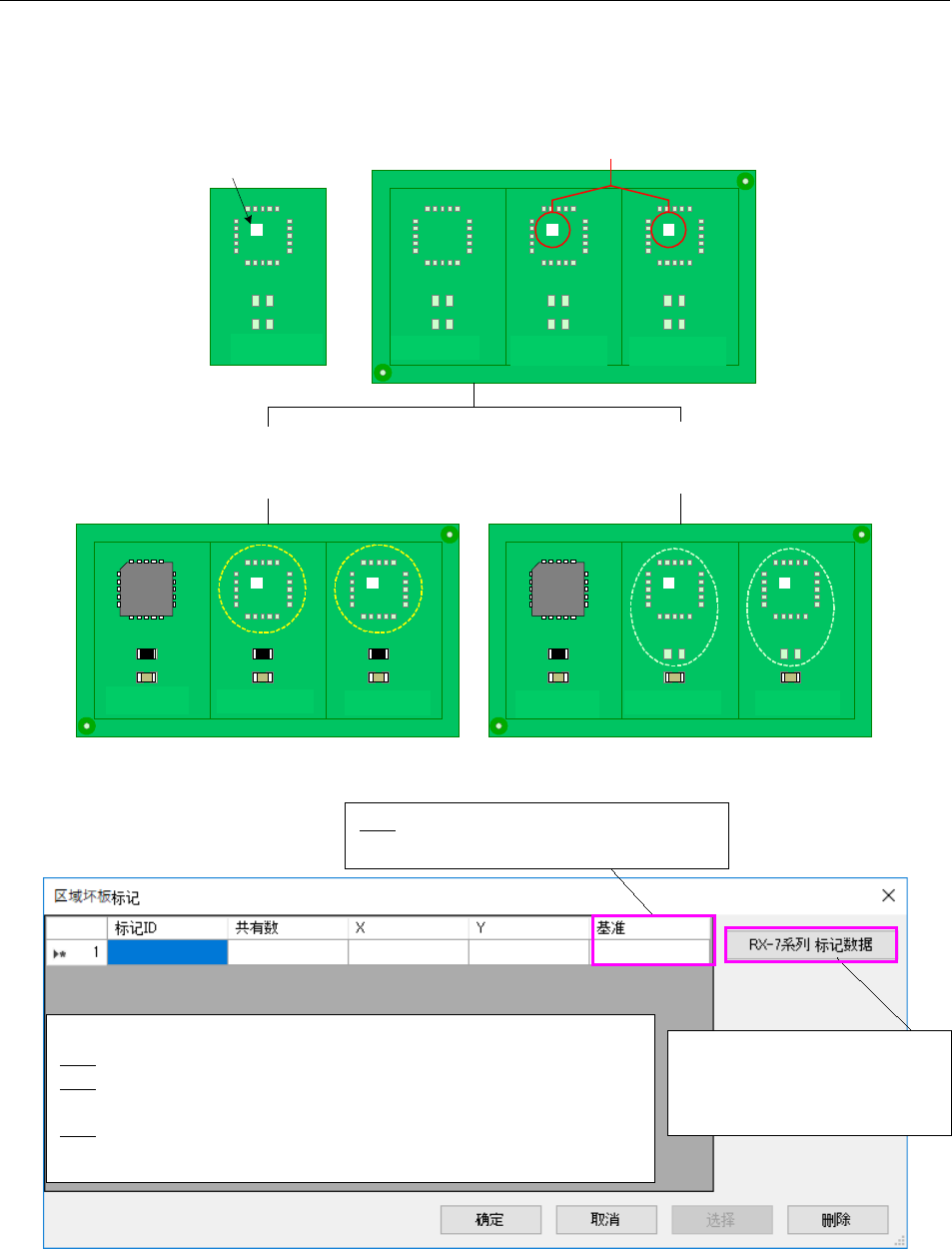

图 7-30 区域坏板标记设置图形
图 7-31 区域坏板标记画面
标记 ID 可按 Ctrl+C 键、Ctrl+V 键进行复制及粘贴。
但是标记 ID 单元格在编辑中时，不能用 Ctrl+C 键、Ctrl+V 键进行复制及粘贴。
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
10
2
10
2
10
2
U1
R10
回路
C10
バッドマーク ID
BM001
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
10
2
バッドマーク ID 「BM001」を搭載点「U1」
に割り当てた場合。
バッドマーク ID 「BM001」を搭載点「U1」
と「R10」に割り当てた場合。
バッドマーク有り
〈编辑时的按钮操作〉
确定： 返回到贴片数据画面，保存输入的数据。标记栏为「NO」状态。
选择： 返回到贴片数据画面，在「标记」栏里显示所选择的标记 ID。
〈浏览时的按钮操作〉・・・「确定」按钮无效。
删除： 删除坏板标记数据，将使用选择的坏板标记 ID 的全部贴片数据的设
置变更为 No，并返回到贴片数据画面。
把坏板标记
ID[BM001]分配到贴片点
「
U1」时
把坏板标记
ID[BM001]分配到贴片点
[U1]
和[R10]时
电路
电路①
电路②
电路③
电路①
电路②
电路③
设定
RX-7
系列用坏板标记信息。
有关设定内容，请参考「7-4-1-3-1
RX-7 坏板标记信息」。
电路①
电路②
电路③
基准：设置坐标的基准位置。单击鼠标右健，
在「基板原点」、「电路原点」中选一个。
坏板标记
ID
BM001
有坏板标记
JaNets 使用说明书 7 编辑程序
7-24
7-4-2-4 弯脚固定/弯脚固定支撑
贴片数据画面的「弯脚固定」为「弯脚固定 No.1～4」时，按照元件数据弯脚固定所设定的模式
对贴片点元件实施弯脚固定。
为「编辑」或「参照」时，显示弯脚固定支撑设定画面。
图 7-32 弯脚固定支撑画面
〈编辑时的按钮操作〉
确定：返回到贴片数据画面，保存输入的数据。弯脚固定栏为「NO」的状态。
选择：返回到贴片数据画面，「弯脚固定」栏中显示选择的支撑 ID。
〈浏览时的按钮操作〉・・・「确定」按钮无效。
删除： 删除支撑数据。
有使用支撑 ID 的数据时不能删除。
JaNets 使用说明书 7 编辑程序
7-25
7-4-3 编辑元件数据
7-4-3-1 元件数据列表的显示
在树形控件中选择了元件数据时会显示此画面。
未链接到贴片数据的元件数据也会显示出来。
图 7-33 元件数据列表
定心（吸嘴号）按各机种显示如下。
仅显示与所选择的构成生产线机型对应的定心项目。
选择由 RX-6 构成的生产线时
图 7-34 吸嘴号的显示模式
元件数据显示颜色的各状态说明如下。
图 7-35 元件数据列表-显示颜色
※ 在元件清单画面，对 数 据 行执行 Ctrl＋拖拉＆Ctrl＋松开操作，或执行 Ctrl＋C＆Ctrl+V 操作，
可以进行元件数据的覆盖复制。
可以将注释和检查数据从覆盖复制的对象中除去 (请参照 7-6-6-2 环境设置)。
粉红色：未与贴片数据链接的元件数据
橙色：跳过的元件数据
黄色：未完成的元件数据
