JaNets 使用说明书 7 编辑程序 7- 34 7-4-3-5 图 像定心共通设置 画面 在基本设置画面 的定心方式里勾 选图像，并选 择「元件数据」 - 「图像定心」 。 图 7- 48 图像定心共通设置画面 图像定心 在这里以 有代表性的 RX -6 系列的图 像定心画面示 例。 图 7- 49 图像定心（ RX -6 系列）画面示例 输入图像识别时距离元件中心的偏移量。
JaNets 使用说明书 7 编辑程序
7-33
激光定心（JM-20 系列）
显示 JM 系列具有代表性的 JM-20 系列的激光定心画面。

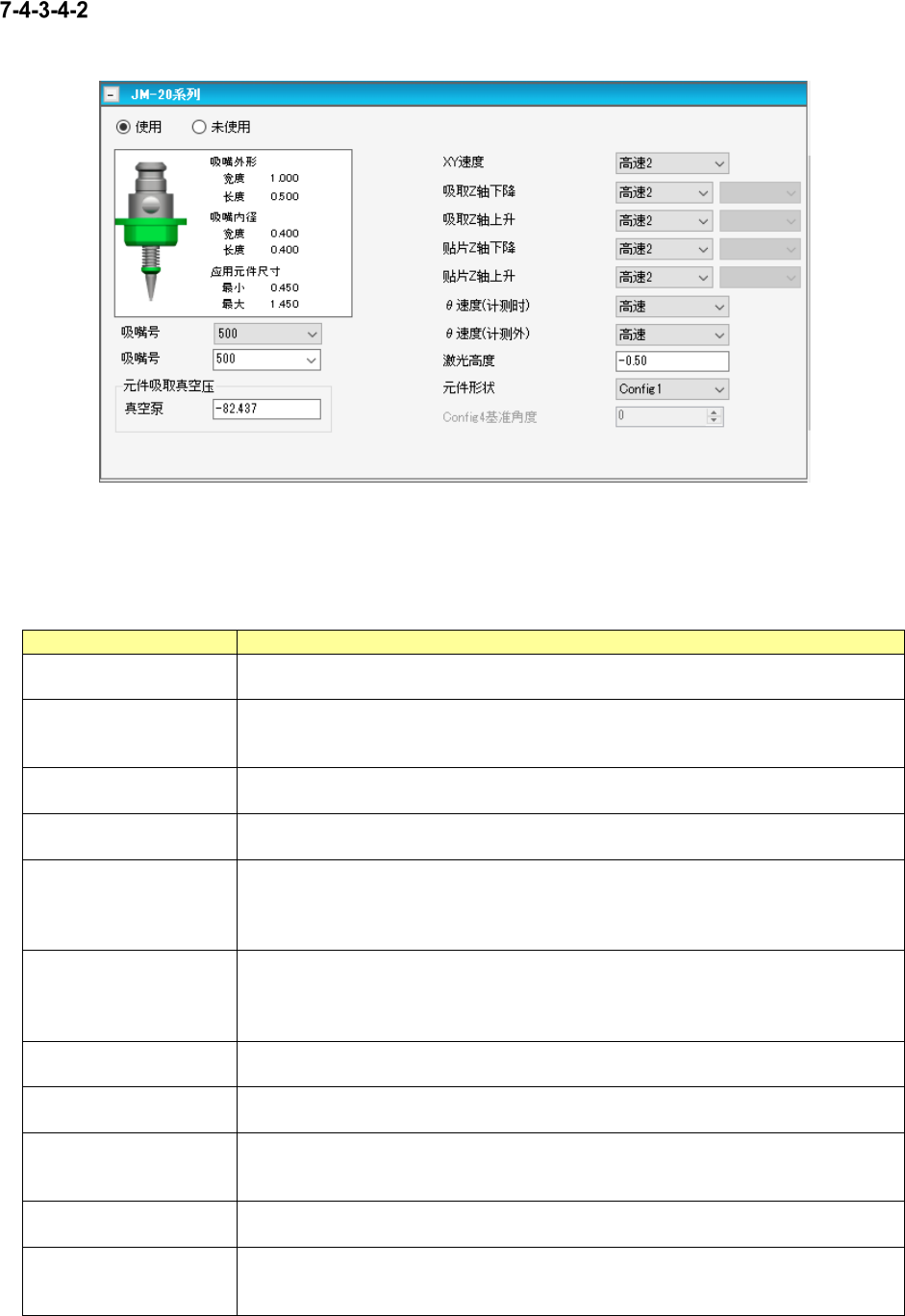

图 7-47 激光定心（JM-20 系列）画面示例
激光定心画面的项目如下所示。
表 7-14 激光定心（JM-20 系列）画面项目
项目
内容
使用
/
未使用
选择是否使用激光定心信息。
默认值为｢使用｣。
吸嘴编号
从组合框的下拉列表中选择吸取时的吸嘴编号。
下拉列表中显示的是作业车间设置的设备设置中所设置的吸嘴编号。
默认值由元件种类和外形尺寸决定。
吸取元件真空压
真空泵
输入吸取时的真空压。
默认值由元件种类和外形尺寸决定。
XY
速度
吸取元件后，通过组合框选择移动至贴片位置的
XY
轴的加速度。
默认值由元件种类及外形尺寸决定。
吸取
Z
下降
/
上升
通过组合框选择吸取的
Z
轴下降及上升时的加速度。
默认值由元件种类及外形尺寸决定。
选择「高速」「中速」「低速」时，还可以从「速度 1」(速度慢)～「速度 5」(速度快)
进行细分化的速度设置。
贴片
Z
下降
/
上升
通过组合框选择贴片的
Z
轴下降及上升时加速度。
默认值由元件种类及外形尺寸决定。
选择「高速」「中速」「低速」时，还可以从「速度 1」(速度慢)～「速度 5」(速度快)
进行细分化的速度设置。
θ
速度
(
测量时
)
通过组合框选择激光识别时的
θ
轴加速度。
默认值由元件种类及外形尺寸决定。
θ
速度
(
测量外）
通过组合框选择激光识别以外时的
θ
轴加速度。
默认值由元件种类及外形尺寸决定。
激光高度
输入元件上面到激光面的偏移量。
输入范围为 -25.00～10.00mm
默认值由元件种类和元件高度决定。
元件形状
通过组合框选择激光识别所使用的元件形状。
从「
Config0
」「
Config1
」「
Config2
」「
Config3
」「
Config4
」「
Config5
」中进行选择。
Config4
基准角度
元件形状仅在指定为「
Config4
」时可以进行设置。
Config4 基准角度的初期值为 0，输入范围为 0～359。
即使将元件形状从
Config4
变更为其他值，
Config4
基准角度也不初始化。
JaNets 使用说明书 7 编辑程序
7-34
7-4-3-5 图像定心共通设置画面
在基本设置画面的定心方式里勾选图像，并选择「元件数据」-「图像定心」。

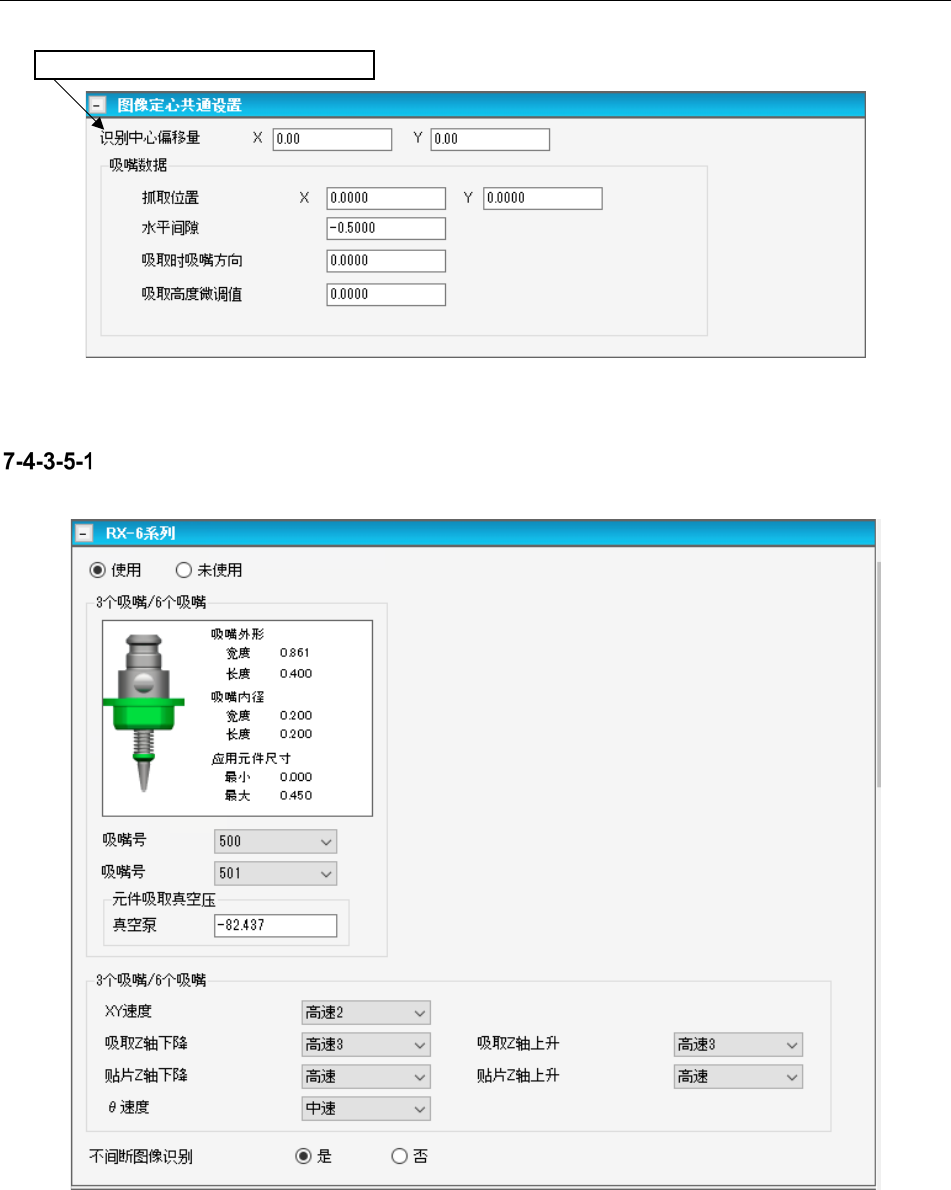

图 7-48 图像定心共通设置画面
图像定心
在这里以有代表性的 RX-6 系列的图像定心画面示例。

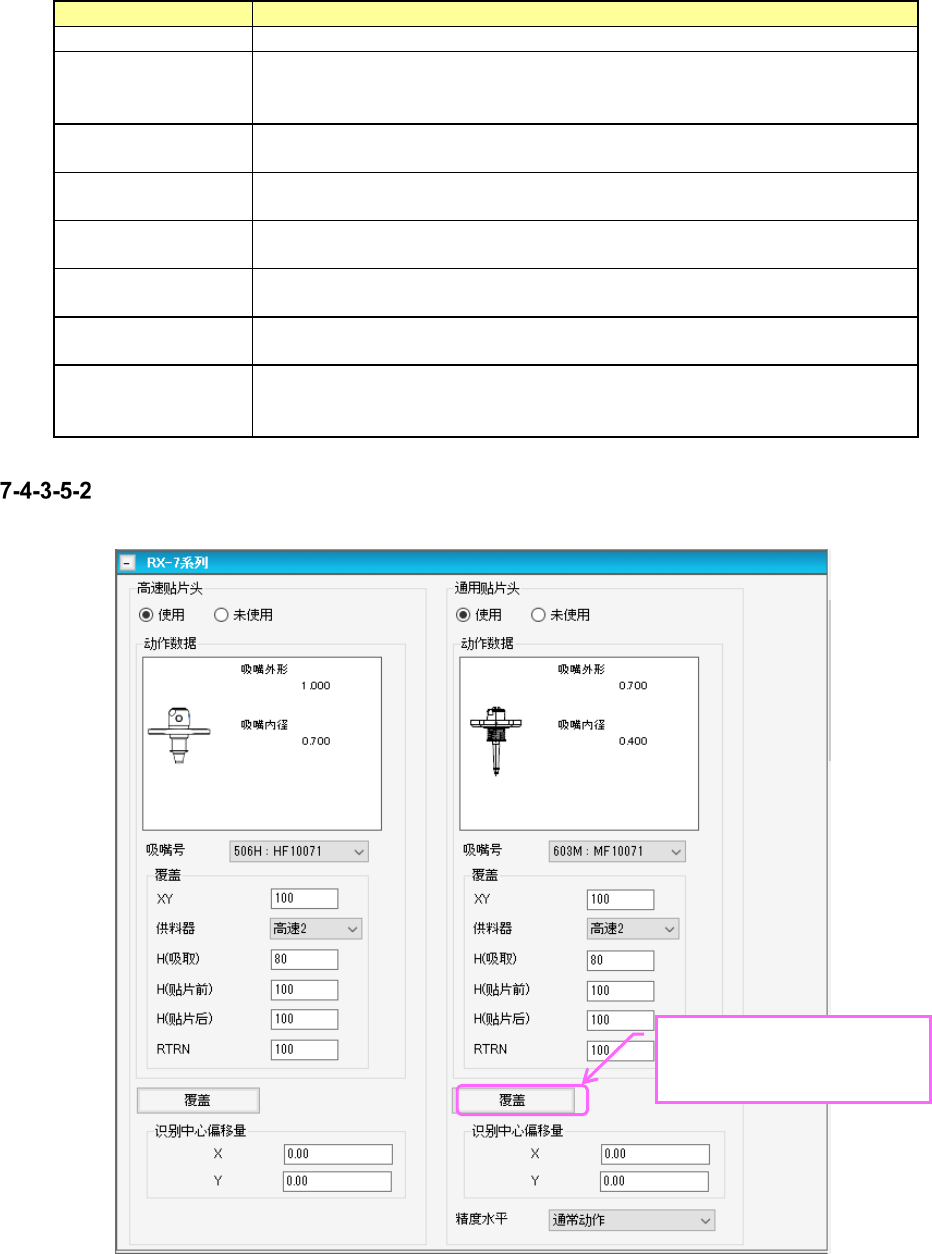

图 7-49 图像定心（RX-6 系列）画面示例
输入图像识别时距离元件中心的偏移量。
JaNets 使用说明书 7 编辑程序
7-35
图像定心画面的项目如下所示。
表 7-15 图像定心（RX-6 系列）画面项目
项目
内容
使用/未使用 选择是否使用图像定心信息。
吸嘴号 从组合框的下拉列表里选择吸取时的吸嘴号。
在下拉列表里显示车间作业设置的设备设置中所设置的吸嘴编号。
默认值根据元件种类和外形尺寸来决定。
吸取元件真空压
真空泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
XY 速度 在组合框中选择取得图像后向校正贴片位置移动的 XY 的加速度。
默认值根据元件种类和外形尺寸来决定。
吸取 Z 轴下降/上升 在组合框中选择吸取的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
贴片 Z 轴下降/上升 在组合框中选择贴片的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
Θ
速度 在组合框中选择
θ
旋转速度。
默认值根据元件种类和外形尺寸来决定。
不间断图像识别 设定是否进行不间断图像识别。
但是，设定为通用图像元件、使用透射照明的元件、超过□33.5mm 的元件、
XY 速度为低速以下的元件、识别中心偏移、分割识别元件的元件，设定无效。
图像定心 (RX-7 系列)
RX-7 系列对高速贴片头、通用贴片头分别进行设定。
图 7-50 图像定心（RX-7 系列）画面
对该元件可以使用的吸
嘴编号和覆盖内容进行
编辑、追加、删除。
