JaNets 使用说明书 7 编辑程序
7-38
7-4-3-6 吸取条件共通设置画面
在树形控件中选择了「元件数据」-「吸取条件」时，会显示此画面。

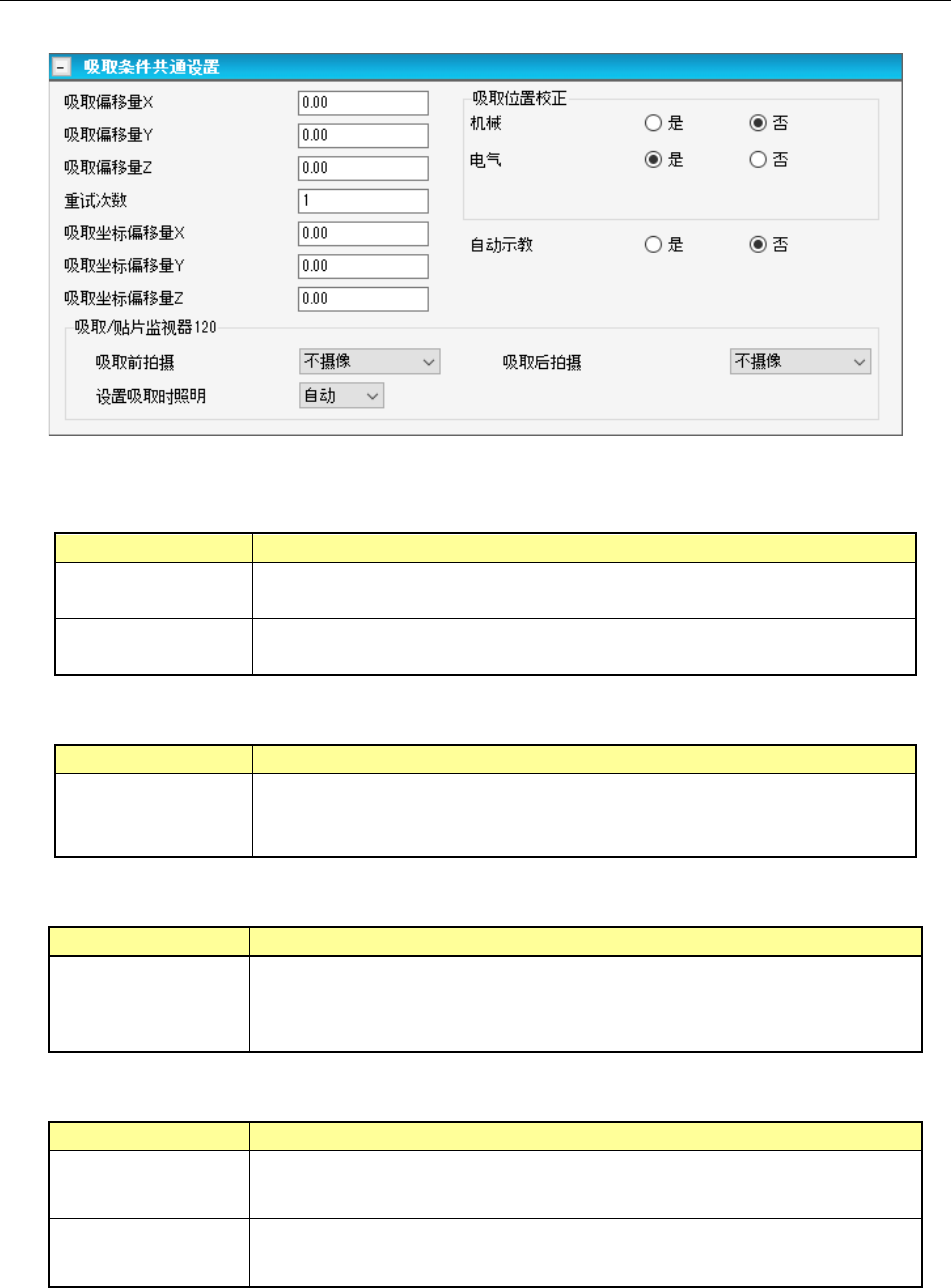

图 7-53 吸取条件共通设置画面
吸取偏移量：针对元件中心有凸起或凹陷，不能正常吸取的情况，设置本项。
项目
内容
吸取偏移量 X、Y
设置吸取元件时，从元件中心到吸取坐标的距离。制作吸取数据时在自
动算出的 XY 坐标初始值上进行加减。
吸取偏移量 Z
设置吸取元件时，吸取基准高度到吸嘴前端压入的距离。制作吸取数据
时在自动算出的 Z 坐标初始值上进行加减。
吸取位置校正
项目
内容
机械、电动
此功能是以激光定心的带式元件为对象，从识别结果校正吸取位置偏移
的功能。
机械式供料器、电动供料器要分别指定。
吸取坐标偏移
项目
内容
吸取坐标偏移量
X,Y,Z
制作吸取数据时，会在自动计算出的 XY 坐标以及 Z 坐标的初始值基础
上加减。
此功能仅在 RX-6 系列/RS-1 系列中有效。
吸取/贴片监视器 120
项目
内容
吸取前摄像
吸取后摄像
设定是否通过 EPV 在吸取前后进行摄像。
此功能仅在 RX-6 系列中有效。
吸取照明设置 设定通过 EPV 在吸取前后进行摄像时的照明亮度。
此功能仅在 RX-6 系列中有效。
【含 JM 系列的生产线时】
不显示吸取坐标偏移、吸取位置补正(电动)、吸取/贴片监视 120。
JaNets 使用说明书 7 编辑程序
7-39
吸取条件画面 (FX-3 系列)
图 7-54 吸取条件(FX-3 系列)画面
表 7-18 吸取条件(FX-3 系列)画面项目
项目
说明
Z 轴 2 段控制 指定是否对吸取时的吸嘴上升、下降的速度进行 2 段控制。
进行 2 段控制时，要在上升及下降中分别输入进行 2 段控制的高度。
吸取高度补偿 指定吸取元件时，将吸嘴前端压入多少。以 mm 为单位输入。
真空控制 指定吸取时是否进行真空时间调整。
要调整时，以 ms 为单位输入调整时间。
吸取条件画面 (3010-20 系列)
图 7-55 吸取条件(3010-20 系列)画面
表 7-19 吸取条件(3010-20 系列)画面项目
项目
说明
行程 以距离指定吸取元件时，将吸嘴前端压入多少。以 mm 为单位输入。
默认：0.20mm、使用夹持吸嘴时：0.000mm、负荷为「托盘」：1.000mm、外
形尺寸的短边为 0.45mm 以下时：0.000mm
负荷 以负荷指定吸取元件时，将吸嘴前端压入多少。以ｇ为单位输入。
输入范围与默认值，根据吸嘴号及定心条件而不同。
真空控制 指定是否进行吸取时的真空时间调整。
调整时，要以 ms 为单位输入调整时间。
※KE-3020、KE-3020R，1005 尺寸以上的方形芯片的默认值会不同。
请在机器上通过重新将真空调整设定为「是」，对 JaNets 中制作的数
据设定正确的默认值。
JaNets 使用说明书 7 编辑程序
7-40
吸取条件画面（RX-6 系列）
图 7-56 吸取条件(RX-6 系列)画面
表 7-20 吸取条件(RX-6 系列)画面项目
项目
内容
吸取高度补偿 指定吸取元件时将吸嘴前端压入多少。以 mm 为单位输入。
（默认值：0.20mm，使用夹持吸嘴时：0.00mm，包装方式为「托盘」时：
1.00mm，外形尺寸的短边小于 0.45mm 时：0.00mm）。
真空控制 指定是否进行吸取时的真空时间调整。
调整时，要以 ms 为单位输入调整时间。
吸取条件画面 (RX-7 系列)
图 7-57 吸取条件(RX-7 系列)画面
