吸取条件画面（RX-6 系列）

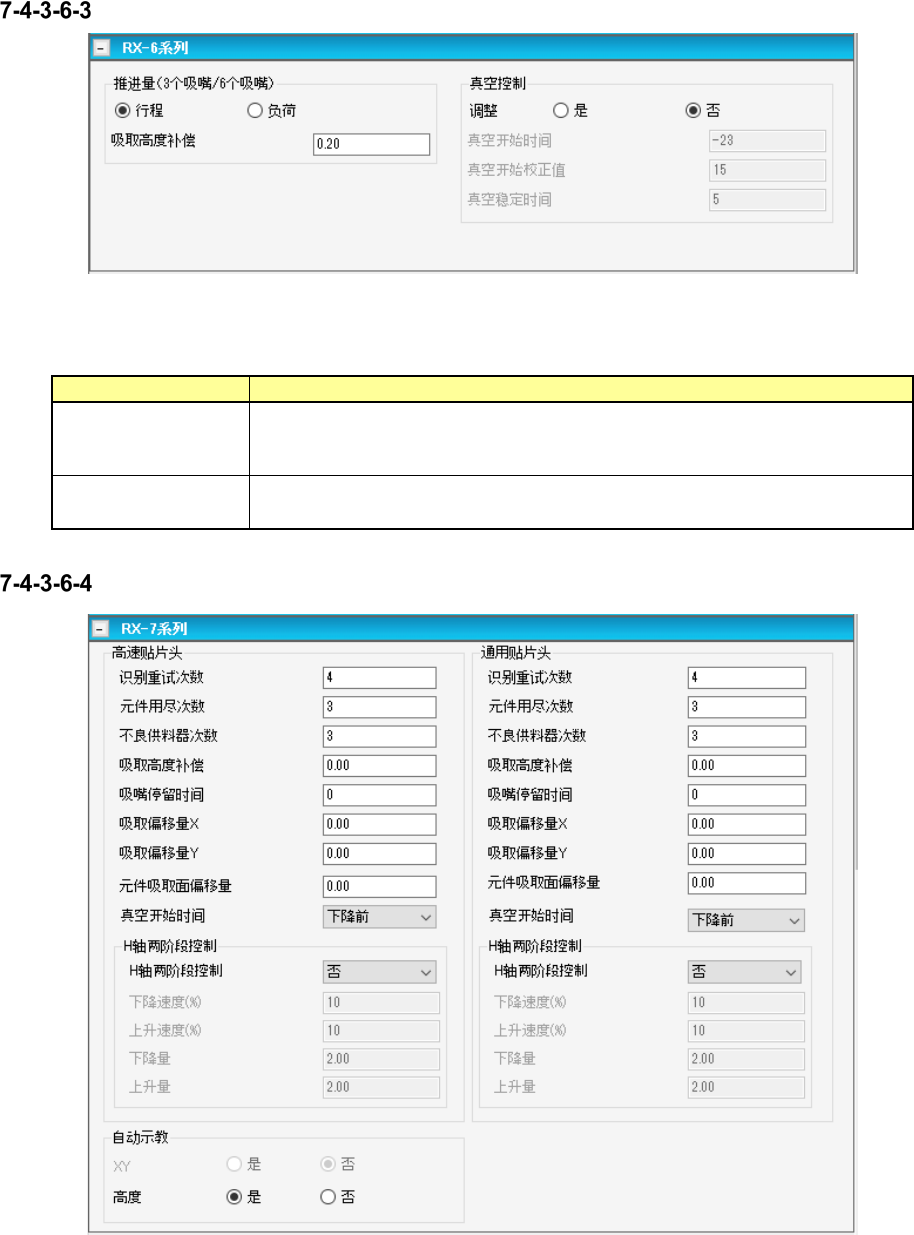

图 7-56 吸取条件(RX-6 系列)画面
表 7-20 吸取条件(RX-6 系列)画面项目
项目
内容
吸取高度补偿 指定吸取元件时将吸嘴前端压入多少。以 mm 为单位输入。
（默认值：0.20mm，使用夹持吸嘴时：0.00mm，包装方式为「托盘」时：
1.00mm，外形尺寸的短边小于 0.45mm 时：0.00mm）。
真空控制 指定是否进行吸取时的真空时间调整。
调整时，要以 ms 为单位输入调整时间。
吸取条件画面 (RX-7 系列)
图 7-57 吸取条件(RX-7 系列)画面
JaNets 使用说明书 7 编辑程序
7-41
对高速贴片头、通用贴片头分别进行设定。
表 7-21 吸取条件(RX-7 系列)画面项目
项目
内容
识别位置重试次数 设定识别重试次数。
输入范围为 0～9。（默认值：4）
元件用尽次数 设定作为元件用尽的计数次数。
输入范围为 1～9。（默认值：3）
不良供料器次数 设定作为不良供料器的计数次数。
输入范围为 0～9。（默认值：3）
吸取高度补偿 设定供料器行走面高度的偏移量。
输入范围为 -1.00～10.50。（默认值：0.00）
吸嘴停留时间 为了确保吸取动作，设定吸嘴在吸取位置（下降位置）的停止时间。
输入范围为 0～9999。
吸取偏移量 X,Y 部设定从元件中心移动到吸取位置的 XY 方向的偏移量。
输入范围为 -999.99～999.99。（默认值：0.00）
吸取元件面偏移量 设定元件上面的高度到吸取元件面的高度。
输入范围为 -999.99～999.99。（默认值：0.00）
真空开始时间 选用的是喷嘴之前下降真空和喷嘴后下降真空。默认值是之前下降。
H 轴 2 段控制 指定吸取时吸嘴的上升、下降速度是否进行 2 段控制。
2 段控制时，输入上升和下降各自的 2 段控制高度、速度。
下降速度(％) 输入下降时速度的覆盖率。
请输入比在图像定心（RX-7 系列）的覆盖率处所设定的[H(吸取)]值更低的速度。
上升速度(％) 输入上升时速度的覆盖率。
请输入比在图像定心（RX-7 系列）的覆盖率处所设定的[H(吸取)]值更低的速度。
下降量 输入变更下降速度的高度。
上升量 输入变更上升速度的高度。
高速贴片头、通用贴片头共同的项目进行设定。
表 7-22 吸取条件(RX-7 系列 贴片头共通)画面项目
项目
内容
自动示教 X,Y 设定生产时的自动空洞教育的执行存在。
在长边不到 2.00mm，短边缘不到 1.20mm，形状种小费零部件，货物姿态带子，8mm 报
纸，供给角度 0°的条件准备齐全了的时候，变得可以选择。
以设定状态是「是」。
在不可选择的时候，变成「否」固定。
自动示教高度 设定是否在从馈线进行零部件吸收的时候执行出自 HMS 的零部件外表的高度的计测。
以设定状态是「是」。
JaNets 使用说明书 7 编辑程序
7-42
吸收条件画面 (2070-80 系列)

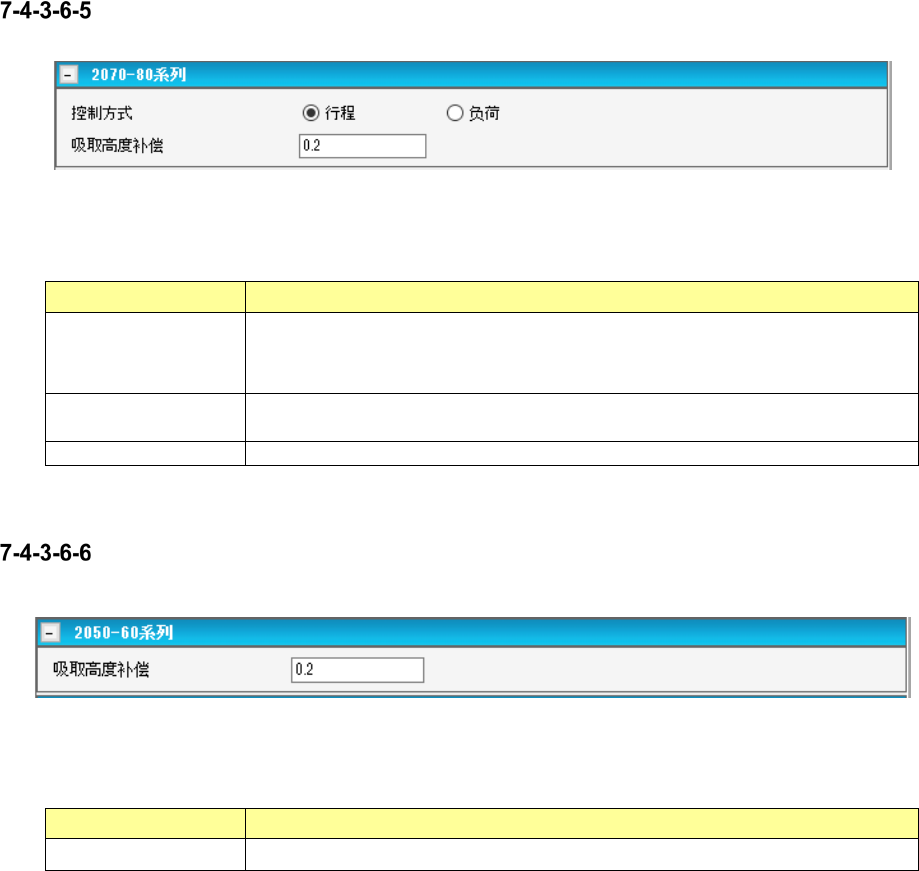

图 7-58 吸取条件(2070-80 系列)画面示例
表 7-23 吸取条件(2070-80 系列)画面项目
项目
说明
行程 以距离指定吸取元件时，将吸嘴前端压入多少。以 mm 为单位输入。
默认：0.20mm、使用夹持吸嘴时：0.000mm、负荷为「托盘」：1.000mm、外形尺寸的
短边为 0.45mm 以下时：0.000mm
负荷 以负荷指定吸取元件时，将吸嘴前端压入多少。以ｇ为单位输入。
输入范围与默认值，根据吸嘴号及定心条件而不同。
吸取高度补偿 指定吸取元件时将吸嘴前端压入多少。以 mm 为单位输入。
吸收条件画面 (2050-60 系列)
图 7-59 吸取条件(2050-60 系列)画面
表 7-24 吸取条件(2050-60 系列)画面项目
项目
说明
吸取高度补偿 指定吸取元件时将吸嘴前端压入多少。以 mm 为单位输入。
