JaNets 使用说明书 7 编辑程序
7-61
判定可插入元件
图 7-89 判定可插入元件画面
表 7-55 判定可插入元件项目
项目
内容
判定可插入元件
是/否
通过单选按钮选择是否判定可插入元件。
默认值为｢否｣。
判定可插入元件
通孔径
判定可插入元件的指定选择了「是」时可以进行输入，输入元件的通孔径。
输入范围为 0.01～15.00 mm。但在设置了管脚直径时，输入范围为管脚直径～33.5
mm。默认值为空白。
判定可插入元件
管脚直径
判定可插入元件的指定选择了「是」时可以进行输入，输入元件的管脚直径。
输入范围为 0.01～15.00 mm。但在设置了通孔径时，输入范围为 0.01～通孔径。
默认值为空白。
判定可插入元件
横判定尺寸/纵判定尺寸
判定可插入元件的指定选择了「是」时可以进行输入，输入元件的判定尺寸。
输入范围为 0.01～150.00 mm。
默认值根据通孔径、管脚直径进行计算。
引脚矫正
是/否
通过单选按钮选择是否实施引脚矫正。
仅在包装为「INS 带」、 类型为「MRF-S」「 MRF-L」、 判定可插入元件为「是」时可
以进行选择。
默认值为｢否｣。
工夹具编号 默认值为｢未设置｣。
JaNets 使用说明书 7 编辑程序
7-62
元件方向判别的设置

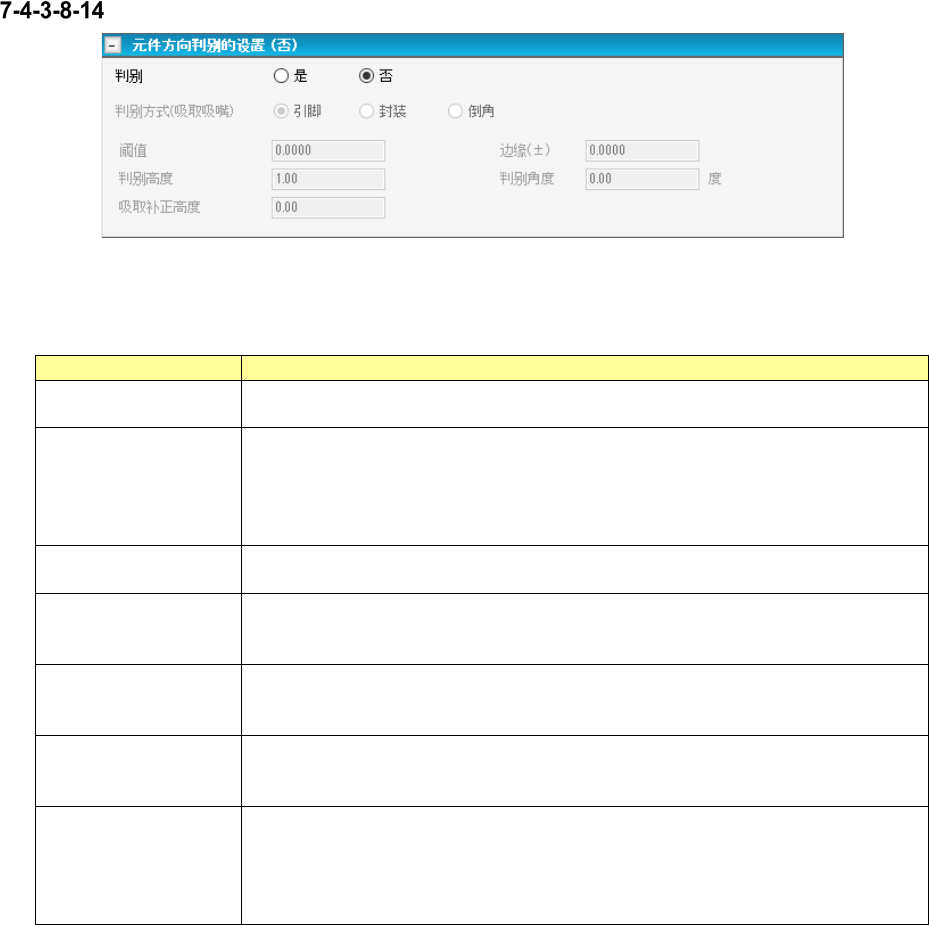

图 7-90 元件方向判别的设置画面
表 7-56 元件方向判别的设置项目
项目
内容
元件方向判别的设置
是/否
通过单选按钮选择是否执行元件方向判别的设置。
默认值为｢否｣。
元件方向判别设置
判别方式
元件方向判别设置的指定选择了「是」时可以进行输入，通过单选按钮选择「引脚」
「封装」「倒角」的判别方式。
默认值为「引脚」。
选择吸取吸嘴时，表示项目为「判别方式(吸取吸嘴)」。 选择夹钳吸嘴时，表示项目
为「判别方式(夹钳吸嘴)」。
元件方向判别设置
阈值
元件方向判别设置的指定选择了「是」时可以进行输入，输入方向判别的基准。
输入范围为–2.0000～2.0000 mm。默认值为 0.0000 mm。
元件方向判别设置
范围(±)
元件方向判别设置的指定选择了「是」时可以进行输入，设定相对于阈值测定结果不
报错的范围(±)。
输入范围为 0.0000～2.0000 mm。默认值为 0.0000 mm。
元件方向判别设置
判别高度
在元件方向判别设置的指定中选择「是」，判别方式选择「封装」或者「倒角」时可
以进行输入，输入识别封装时的元件高度值。
输入范围为 0.00～55.00 mm。默认值为 1.00 mm。
元件方向判别设置
判别角度
元件方向判别设置的指定选择「是」，判别方式で「倒角」时可以进行输入，输入进
行方向判别时的角度。
输入范围为-90.00～90.00 度。默认值为 0.00 度。
元件方向判别设置
吸取补正高度
在元件方向判别设置的指定中选择「是」，判别方式选择「引脚」或「封装」时可以
进行输入。
但在选择夹钳吸嘴时无论任何判别方式都不能输入。输入方向判别时的吸取补正高
度。
输入范围为 0.00～55.00 mm。默认值为元件高度 0.3 mm。
JaNets 使用说明书 7 编辑程序
7-63
元件插入异常检测功能 (JM-20 系列)
图 7-91 元件插入异常检测功能（JM-20 系列）画面
表 7-57 元件插入异常检测功能（JM-20 系列）项目
项目
内容
元件插入异常检测功能
（JM-20 系列）
是/否
通过单选按钮选择是否在 JM-20 系列执行元件插入异常检测。
仅元件种类为「插入元件」或「INS 电解电容器」时可以进行选择。
默认值为｢否｣。
正常判定范围
设置 JM-20 系列所取得的数据的正常判定范围。
在正常扭矩率的数值上，加上指定值所得的值为正常判定范围上限，减去指定值所得
的值为正常判定范围下限。
数据取得状況 显示扭矩率的取得情况。显示未取得/已取得。
元件插入异常检测功能 (JM-10 系列)
图 7-92 元件插入异常检测功能（JM-10 系列）画面
表 7-58 元件插入异常检测功能（JM-10 系列）项目
项目
内容
元件插入异常检测功能
（JM-10 系列）
是/否
通过单选按钮选择是否在 JM-10 系列执行元件插入的异常检测。
仅在元件种类为「插入元件」或「INS 电解电容器」时可以进行选择。
默认值为｢否｣。
正常判定范围
根据 JM-10 系列所取得的数据，设置正常判定范围。
在正常扭矩率的数值上，加上指定值所得的值为正常判定范围上限，减去指定值所得
的值为正常判定范围下限。
数据取得状況 显示扭矩率的取得情况。显示未取得/已取得。
