JaNets 使用说明书 7 编辑程序 7- 66 引脚正反检查 图 7- 97 引脚正反 检查 画面 表 7- 63 引脚正反 检查项 目 项目 内容 引脚正反检查 使用 RX -7 系列，仅在形状 种类为 「引脚元件」时为有效。 默认值为 ｢ 否 ｣ 。 阈值比率 设置阈值比率。 默认值： 60% 输入范围： 1 ～ 100 窗口高度比率 设置窗口高度比率。 默认值： 20% 输入范围： 1 ～ 100
JaNets 使用说明书 7 编辑程序
7-65
径向供料器 HMS 的元件确认
图 7-95 径向供料器的 HMS 元件确认画面
表 7-61 径向供料器的 HMS 元件确认项目
项目
内容
检查个数
・元件种类为插入元件、INS 电解电容器
・INS 带为 MRF-S、MRF-L 时可以进行设定。
设置测定位置的个数。
默认值：1
输入范围：1～2
夹紧
是/否
选择在夹紧状态下是否执行 HMS 元件确认。
从「是」（ 默认值）「 否 」中进行选择。
HMS 不能进行测定时
有元件/无元件
选择 HMS 失败时的有无元件状态。
从「有元件」（ 默认值）「 无元件」中进行选择。
偏移量 X,Y
指定距离元件吸取位置的偏移量值
设置检查个数的 XY 的偏移量。
默认值：X=-1.00 mm、Y=0.00 mm
输入范围 ： X=±封装尺寸 X
Y=±封装尺寸 Y
判定值
设置有无元件的判定值。
默认值：-18.00 mm
输入范围：±35.00 mm
多针引脚矫正
图 7-96 多针引脚矫正
表 7-62 多针引脚矫正项目
项目
内容
多针引脚矫正
是/否
通过单选按钮选择是否实施多针引脚矫正。
元件种类为「插入元件」，使用图像对中心，在实施全部元件（要素）数据的引脚
检查时可以进行选择。
默认值为｢否｣。
工夹具编号 默认值为｢未设置｣。
JaNets 使用说明书 7 编辑程序
7-66
引脚正反检查
图 7-97 引脚正反检查画面
表 7-63 引脚正反检查项目
项目
内容
引脚正反检查
使用 RX-7 系列，仅在形状种类为「引脚元件」时为有效。
默认值为｢否｣。
阈值比率
设置阈值比率。
默认值：60%
输入范围：1～100
窗口高度比率
设置窗口高度比率。
默认值：20%
输入范围：1～100
JaNets 使用说明书 7 编辑程序
7-67
7-4-3-9 图像
图像元件条件输入主画面
点击基本设置画面的树形控件里的「元件数据」-「图像」，会显示图像元件主画面。变更「单向
引脚连接器」-「引脚方向」，可切换下引脚、上引脚的数据。
在这里，设置引脚的长度/宽度/个数等。

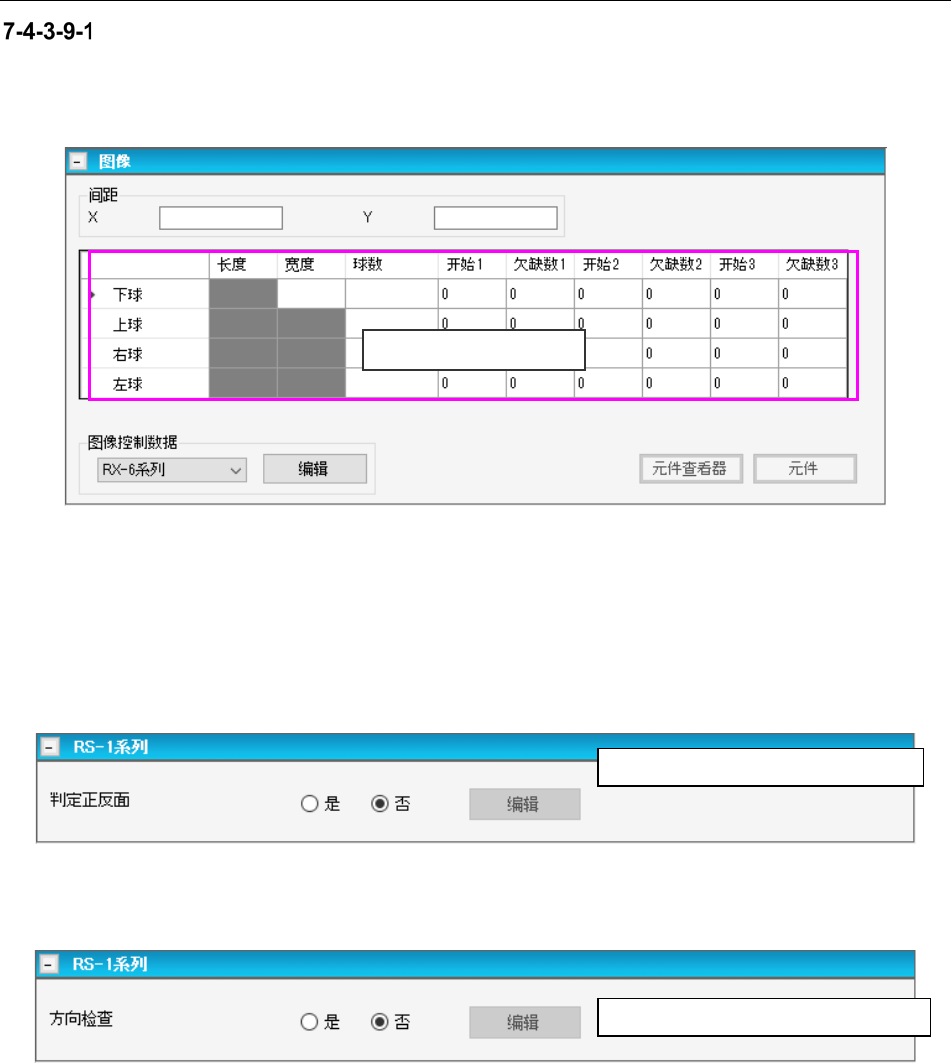

图 7-98 上/下/左/右引脚数据图像元件主画面
在图像元件主画面的上部，设置引脚的长、宽、根数。
元件数据基本设置画面的元件种类不同，可输入的引脚长度、宽度、引脚数等的图案也不同。
生产线中含 RS-1 系列时，显示输入 RS-1 系列特有数据的 RS-1 系列面板。
图 7-99 RS-1 系列 面板画面（方形芯片时）
图 7-100 RS-1 系列 面板画面（BGA、FBGA 时）
数据在此位置显示
选择是否判定正反面。
选择是否进行方向检查。
