在图像元件主画面的下面，设置各元件种类的识别种类、基础样式等。
元件种类不同，输入项目也不同。类型如下。
SOP、HSOP、SOJ、TSOP、TSOP2、QFP、PLCC、PQFP(BQFP)、J 形引脚插座、鸥翼式插座、带减震
器插座
这里以 SOP 设置画面示例如下。

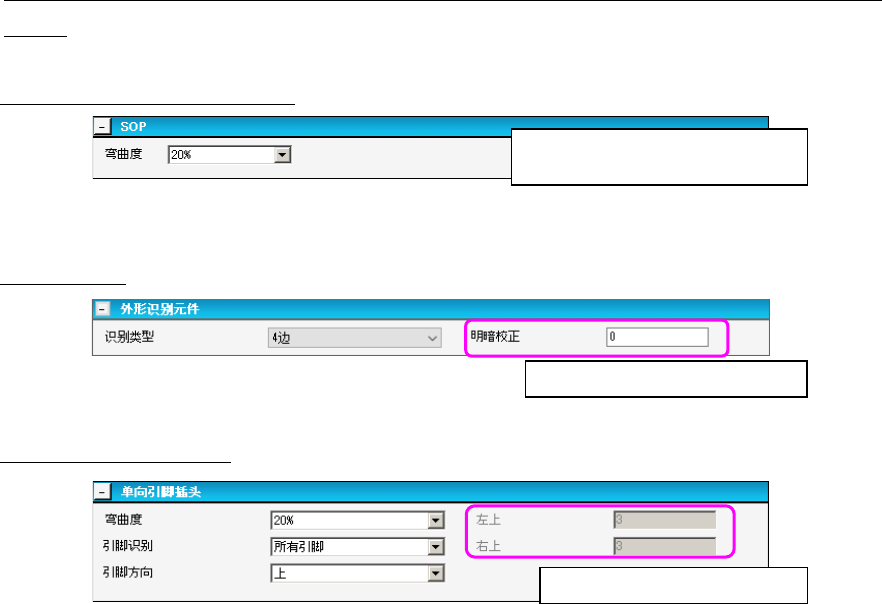

图 7-103 SOP 项目设置画面
外形识别元件
图 7-104 外形识别元件设置画面
单向引脚插头（连接器）
图 7-105 单向引脚连接器设置画面
选择检测引脚弯曲时的检测级别。
※以下均同。
输入照射灯光时的明暗校正值。
输入左上、右上的各引脚数。
JaNets 使用说明书 7 编辑程序
7-70
双向引脚插头（连接器），Z 引脚插头（连接器）

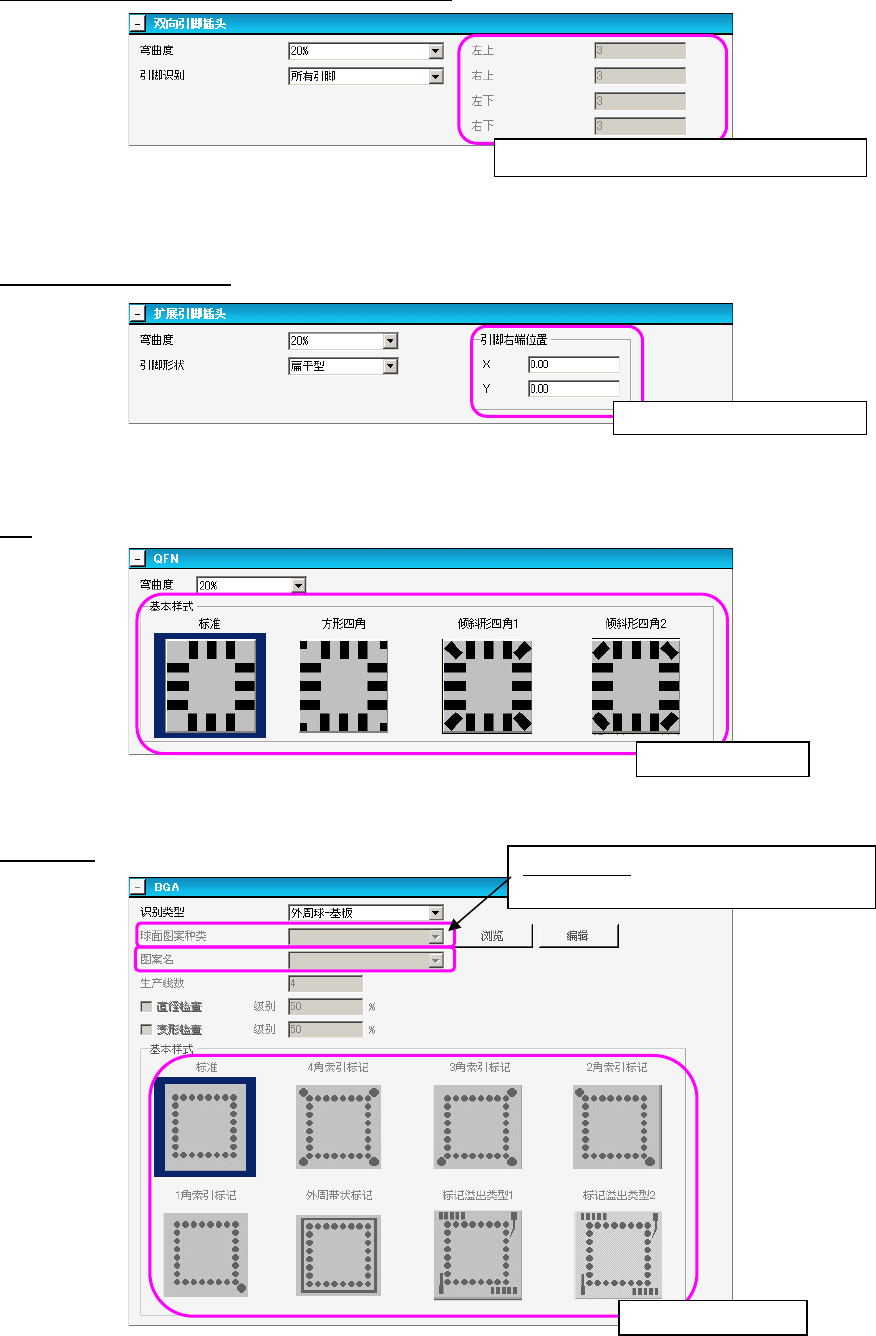

图 7-106 双向引脚连接器设置画面
扩展引脚插头（连接器）
图 7-107 扩展引脚连接器设置画面
QFN
图 7-108 QFN 设置画面
BGA、FBGA
图 7-109 BGA 设置画面
输入左上、右上、左下、右下的各引脚数。
输入引脚右端位置的
X
、
Y
。
选择相应的球图案。
选择相应的图案。
球面图案种类：选择外围型
BGA
时，
可以输入线数。
JaNets 使用说明书 7 编辑程序
7-71
元件（要素）数据设置画面
设置每组引脚元件的引脚长度/宽度/间距/配置等。

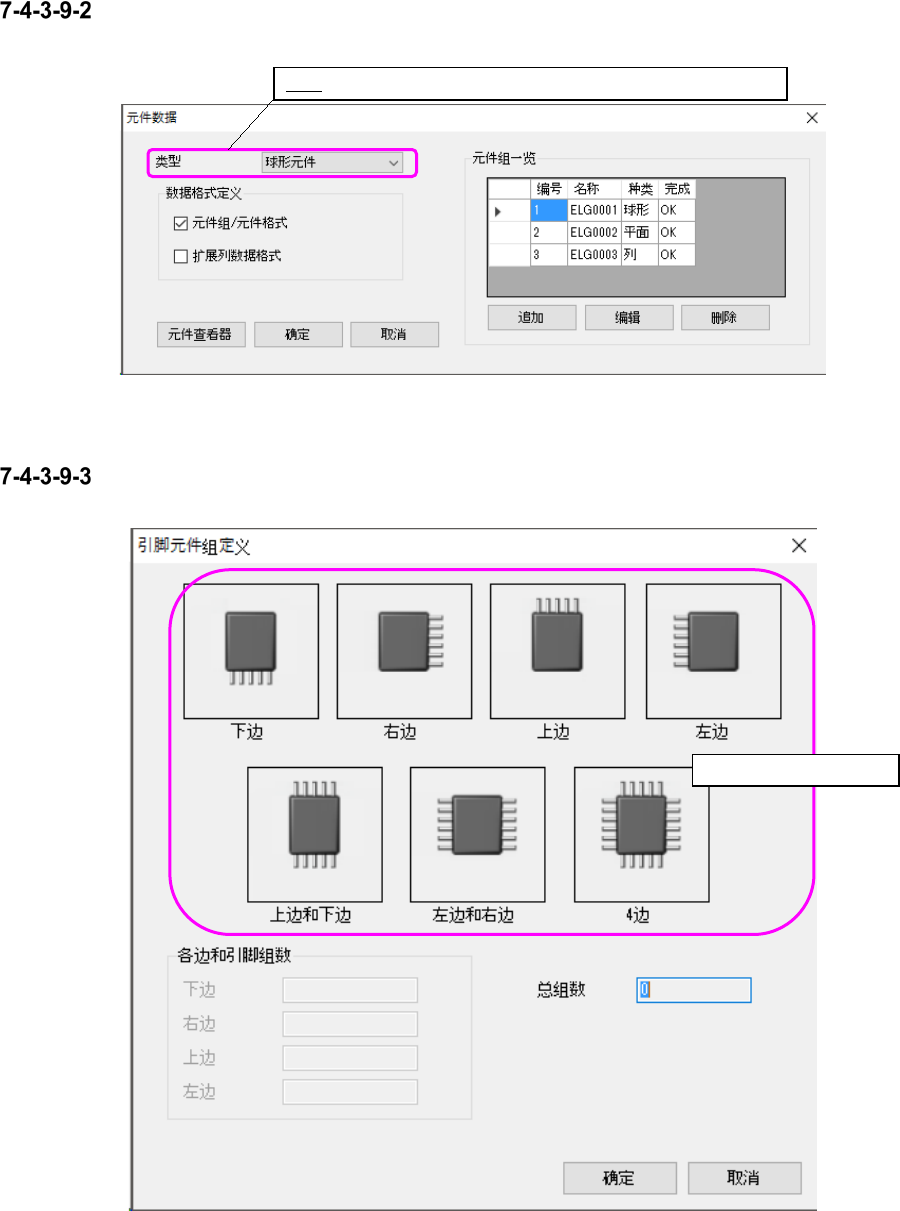

图 7-110 元件（要素）数据画面
引脚元件（要素）组定义画面
对元件（要素）组数等进行简易的设置。
图 7-111 引脚元件（要素）组定义画面
选择相应的引脚图案。
类型
：从「引脚元件类」「球元件类」「外形元件类」中选择。
