JaNets 使用说明书 7 编辑程序 7- 73 元件（要素）详细设置画面 在此画面里可设 置元件（要素） 的种类、配置 、尺寸等元件（ 要素）信息的 详细内容。 选择元件（要素 ）种类后，会显 示如下图案。 下图为外部引脚 / 内部引脚的示 例。 图 7- 11 4 外部引脚 / 内部引脚设置画面 可切换元件（要素）种类 元件（要素）种类，可切换为「球面 / 平面」 「列」「标记」「角」「 INS Pin 」。
JaNets 使用说明书 7 编辑程序
7-72

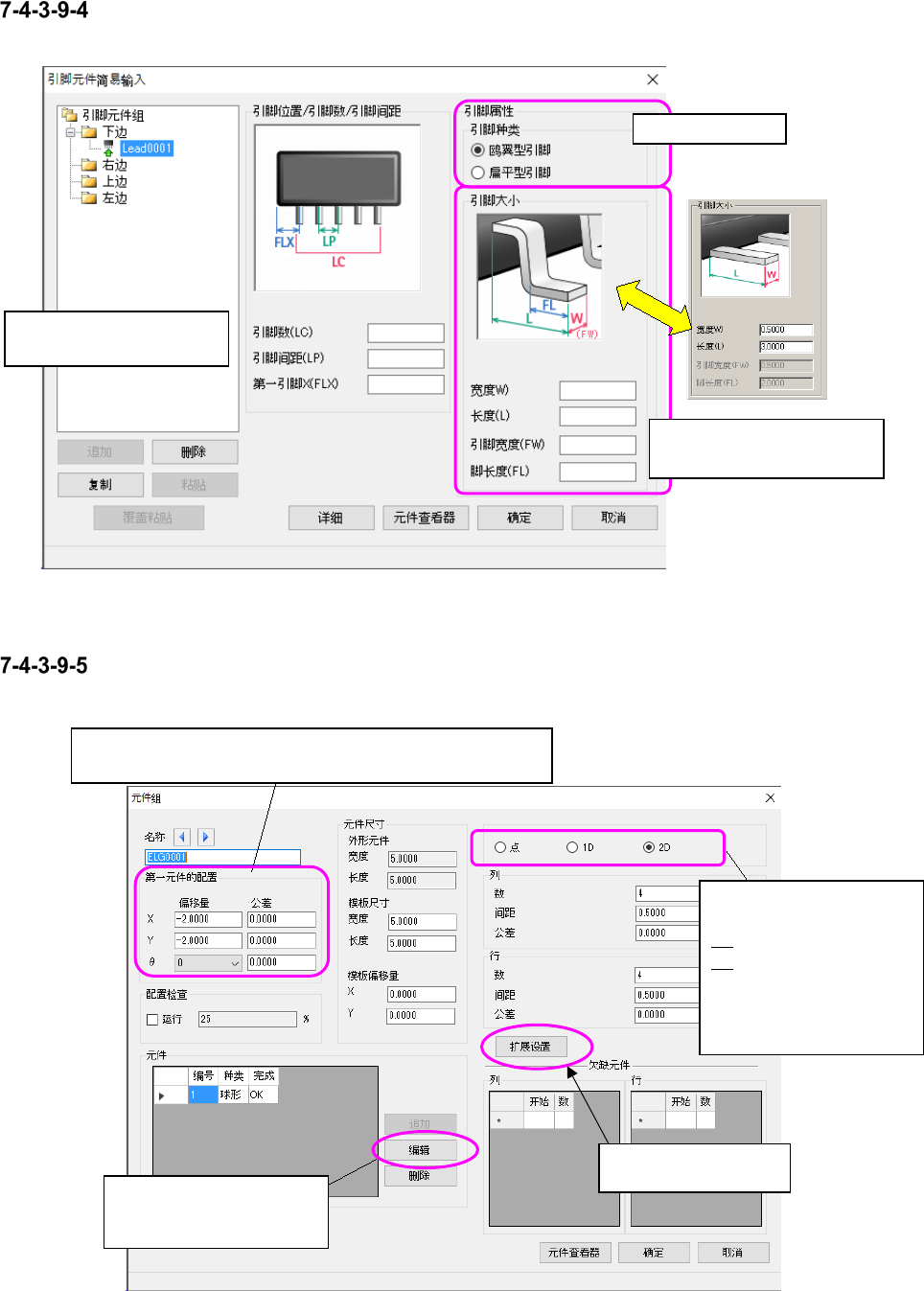

引脚元件简易输入画面
根据位图的显示，对各元件（要素）组的引脚数、引脚间距、长度、宽度等进行明确易懂的设置。
图 7-112 引脚元件简易输入画面
元件（要素）组设置画面
对每个元件（要素）组里的元件（要素）位置、元件（要素）数、间距等进行详细设置。
图 7-113 元件（要素）组画面
执行在本树形控件选择的
元件（要素）设置。
设置点：
指定边、角、标记
1D：设置引脚
2D：设置球、平面（Land）
*根据这些切换，
输入项目随之切换。
当元件（要素）被注册时「编
集」按钮变为有效，可进行
元件（要素）详细设置。
设置扩展数据。
输入自元件的中心到基准的引脚尖端的中心坐标。
※输入范围为元件外形尺寸的范围以内。
根据上述选择的「引脚种
类」，画面会转换。
选择引脚种类。
JaNets 使用说明书 7 编辑程序
7-73

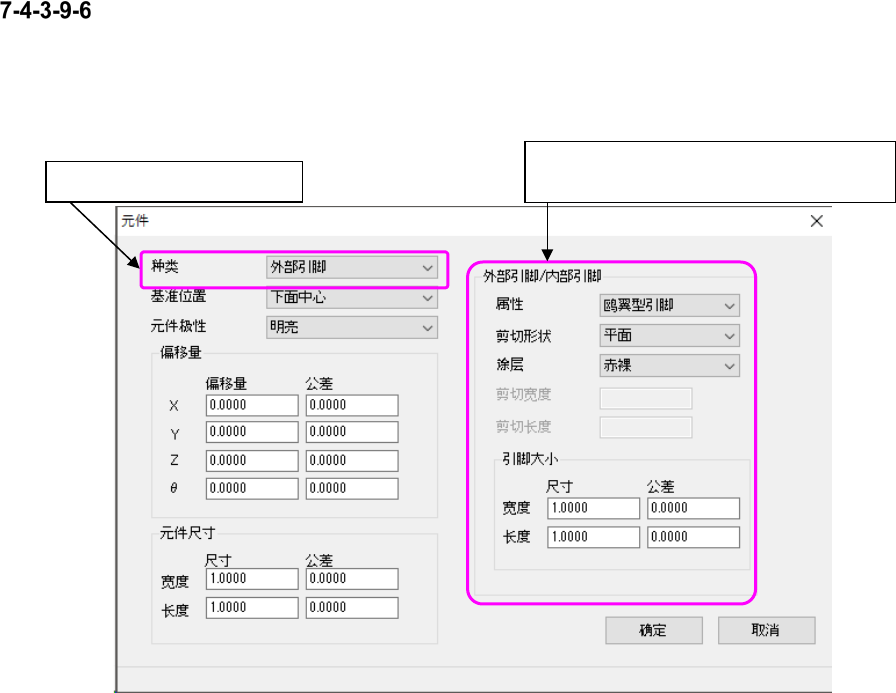

元件（要素）详细设置画面
在此画面里可设置元件（要素）的种类、配置、尺寸等元件（要素）信息的详细内容。
选择元件（要素）种类后，会显示如下图案。
下图为外部引脚/内部引脚的示例。
图 7-114 外部引脚/内部引脚设置画面
可切换元件（要素）种类
元件（要素）种类，可切换为「球面
/
平面」
「列」「标记」「角」「
INS Pin
」。
JaNets 使用说明书 7 编辑程序
7-74
元件组扩展设置画面
可以对元件（要素）组的扩展数据进行设置的画面。
图 7-115 元件组扩展设置画面
表 7-64 元件组扩展设置项目
项
目
内容
定心分量 X
通过组合框设置
X
的位置决定所使用的分量。
从「自动」、「未使用」、「1」～「100」中进行选择。
初始值为自动。
定心分量 Y
通过组合框设置
Y
的位置决定所使用的分量。
从「自动」、「未使用」、「1」～「100」中进行选择。
初始值为自动。
定心分量 θ
通过组合框设置
θ
的位置决定所使用的分量。
从「自动」、「未使用」、「1」～「100」中进行选择。
初始值为自动。
阈值重试
通过勾选框对阈值重试的
ON/OFF
进行设置。
初始值为
OFF
。
阈值偏移量
设置阈值偏移量。
输入范围为-127～127。
初始值为
0
。
指定识别顺序
通过组合框对识别顺序指定进行选择。
从「自动」、「定义顺序」中进行选择。
初始值为自动。
算法
通过组合框选择算法。
元件种类为边、角、边(高精度)、角(锐角) 、角(钝角)时，从「标准」「以往
算法 1」「备用算法 2」中进行选择。
为其他元件种类时，从「标准」「备用算法 1/算法 1」「备用算法 2/算法 2」
中进行选择。
初始值为标准。
参数 1
输入参数
1
。
输入-150.000～255.0000 的任意值。
初始值为
0.0000
。
参数 2
输入参数
2
。
输入-150.000～255.0000 的任意值。
初始值为
0.0000
。
确定按钮
对元件组扩展设置数据进行更新，返回｢元件组｣画面显示追加或变更的行。
取消按钮
元件组扩展设置数据成为无效，返回｢元件组｣画面。
