JaNets 使用说明书 7 编辑程序 7- 81 (6) 扩展列元件（要 素） 显示扩展阵列元 件（要素）是如 何配置的。 图 7- 125 扩展阵列元件（要素）显示画面 显示扩展列数据组列表。 显示选择的元件（要素） 的位置号及总数。 显示选择的元件 （要 素）的坐标。 选择的元件（要素）以黄色显示， 未选择的元件（要素）以蓝色显示。
JaNets 使用说明书 7 编辑程序
7-80

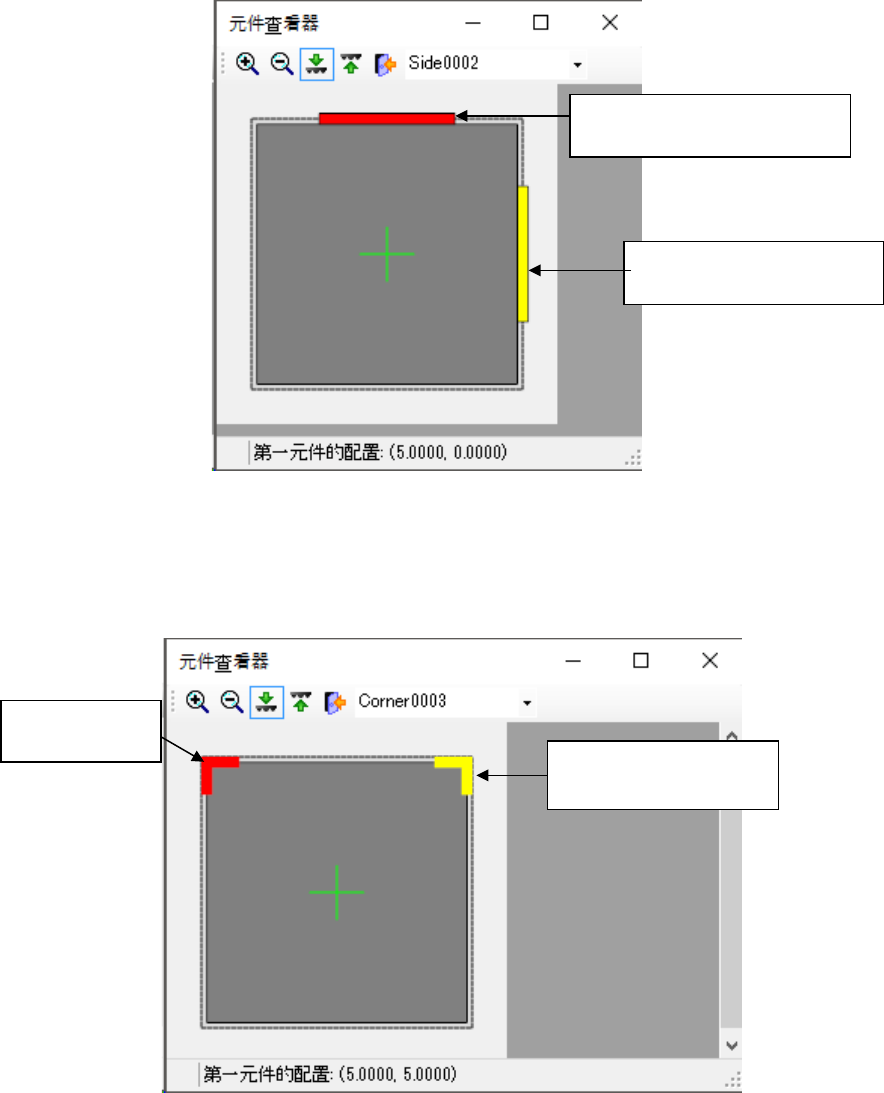

(4) 边元件（要素）
显示边元件（要素）是如何配置的。
图 7-123 边元件（要素）显示画面
(5) 角元件（要素）
显示角元件（要素）是如何配置的。
图 7-124 角元件（要素）显示画面
非选择的边元件（要素）：
以红线显示
选择的边元件（要素）：
以黄线显示
选择的角元件要素：
黄色
非选择的角元件
（要素）：红色
JaNets 使用说明书 7 编辑程序
7-81
(6) 扩展列元件（要素）
显示扩展阵列元件（要素）是如何配置的。
图 7-125 扩展阵列元件（要素）显示画面
显示扩展列数据组列表。
显示选择的元件（要素）
的位置号及总数。
显示选择的元件（要
素）的坐标。
选择的元件（要素）以黄色显示，
未选择的元件（要素）以蓝色显示。
JaNets 使用说明书 7 编辑程序
7-82
图像控制数据设置画面
图 7-126 图像控制数据画面（RX-6 系列）
※有关「可选择的 VCS」，请参见相应机种的机器规格书及使用说明书。
在图像控制数据选择 RX-7 系列，按下编辑按钮则显示以下所示的画面。
图 7-127 图像控制数据画面（RX-7 系列）
分割识别：分割数的范围是
X(1
～
2)
、
Y(1
～
3)
、
Z(1)
贴片偏移量：输入贴片时的元件偏移量。
输入
VCS
的识别高度。
选择照明种类。
转换到照明控制数据。
