JaNets 使用说明书 7 编辑程序 7- 85 ◆芯片元件 图 7- 130 RX -7 系列 选项数据画面 （ 芯片元 件 ） ◆引线元件 图 7- 131 RX -7 系列 选项数据画面 （ 引脚 元件）
JaNets 使用说明书 7 编辑程序
7-84
7-4-3-10 图像元件 RX-7 系列数据
使用 RX-7 系列图像时，图像数据为有效，显示 RX-7 系列图像面板。
按下选购项按钮，就可以设定 RX-7 系列的元件识别选购项。
仅设定 RX-7 系列图像数据时，不需要对图像面板的间距、引脚/球形数等进行设定。
通过编辑按钮进行 RX-7 系列图像数据的设定。

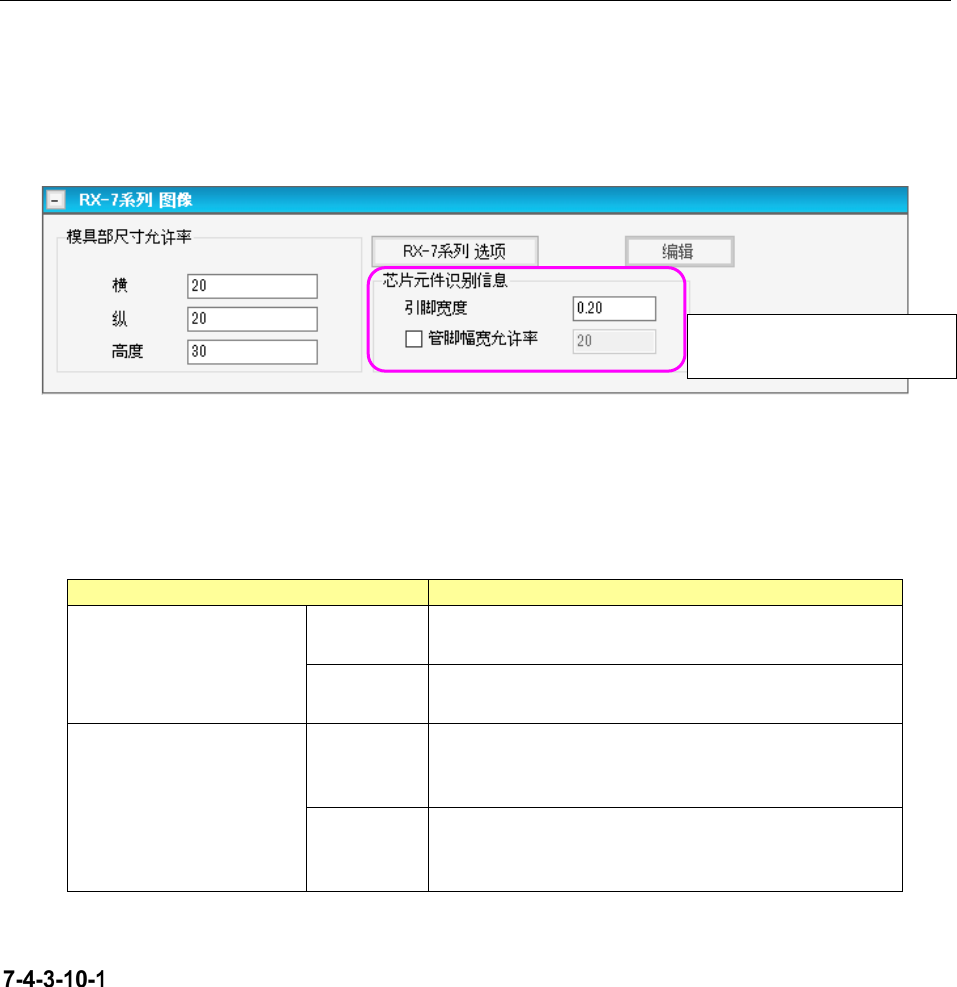

图 7-129 图像数据画面（RX-7 系列）
在 RX-7 系列图像面板设定以下项目。
表 7-66 图像数据画面（RX-7 系列）项目
项目
备注
模板部尺寸允许率 横、纵 输入元件的横、纵允许率。
输入范围为 1～30。（默认值：20）
高度 输入元件的高度允许率。
输入范围为 1～99。（默认值：30）
芯片元件识别信息 引脚宽度 输入芯片元件的引脚宽度。
输入范围为 0.01～（不超过模形尺寸 X/2 的值）（ 默
认值：模形尺寸 X 的 20%）。
引脚宽度
允许率
选择是否使用芯片的引脚宽度允许率，使用时输入引
脚宽度允许率。
输入范围为 1～99%（默认值：模形尺寸横向允许率 ）。
选项
按下选购项按钮，则显示选购项数据画面。
RX-7 系列的形状种类不同，所显示的项目也不同。
形状种类为「芯片元件」时
予以显示。
JaNets 使用说明书 7 编辑程序
7-85
◆芯片元件

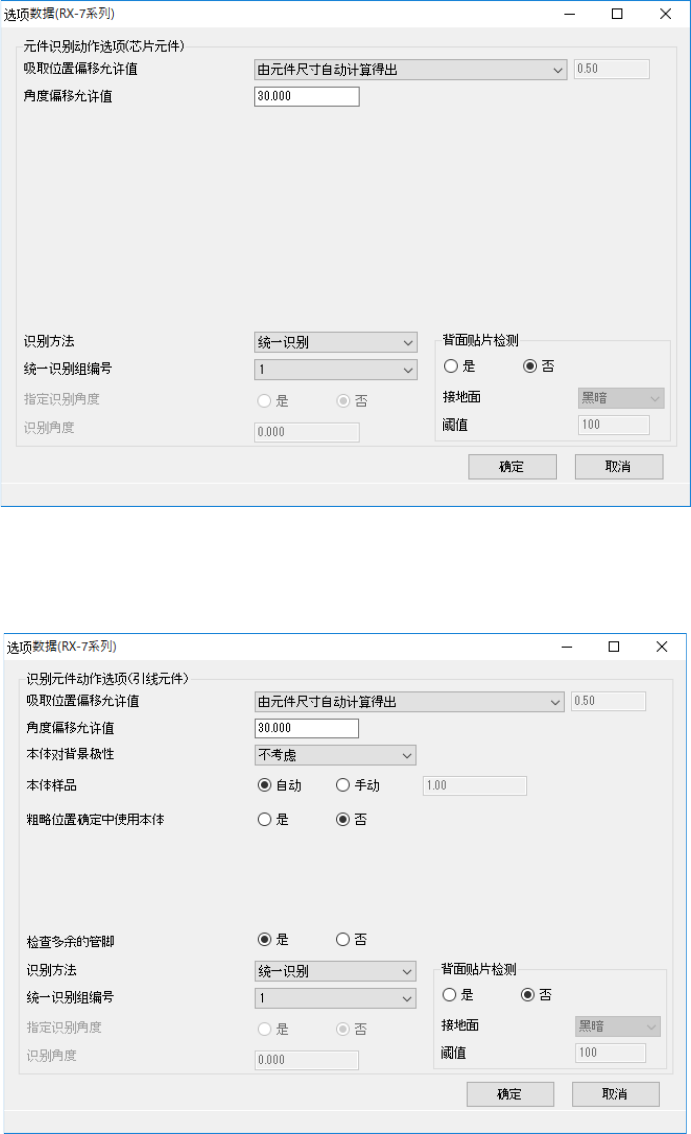

图 7-130 RX-7 系列 选项数据画面（芯片元件）
◆引线元件
图 7-131 RX-7 系列 选项数据画面（ 引脚元件）
JaNets 使用说明书 7 编辑程序
7-86
◆BGA 元件

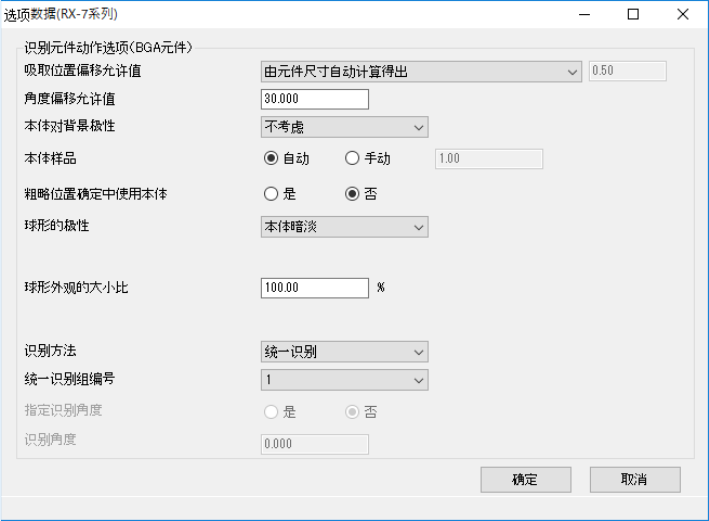

图 7-132 RX-7 系列 选项数据画面（ BGA 元件）
