JaNets 使用说明书 7 编辑程序
7-88
RX-7 系列的选购项数据画面所显示的设定项目，如下所述各形状种类的均不同。
表 7-68 RX-7 系列 选购项数据画面项目的形状种类条件
项目
芯片
元件
管脚
元件
BGA
元件
异形元件
无管脚
异形元件
有管脚
异形元件
有锡球
吸取位置偏移允许值 ○ ○ ○ ○ ○ ○
角度偏移允许值 ○ ○ ○ ○ ○ ○
本体对背景极性 - ○ ○ ○ ○ ○
球形的极性 - - ○ - ○
本体样品 - ○ ○ ○ ○ ○
球形外观的大小比 - - ○ - ○
粗略位置确定中使用本体 - ○ ○ - ○ ○
检查多余的管脚 - ○ - ○ ○
识别方法 ○ ○ ○ ○ ○ ○
统一识别组编号 ○ ○ ○ ○ ○ ○
背面贴片检测 ○ ○ - -
JaNets 使用说明书 7 编辑程序
7-89
识别形状资讯
芯片元件
编辑按钮为无效。
RX-7 系列无需进行图像数据的设定。
管脚元件
按下编辑按钮则显示以下所示的画面。

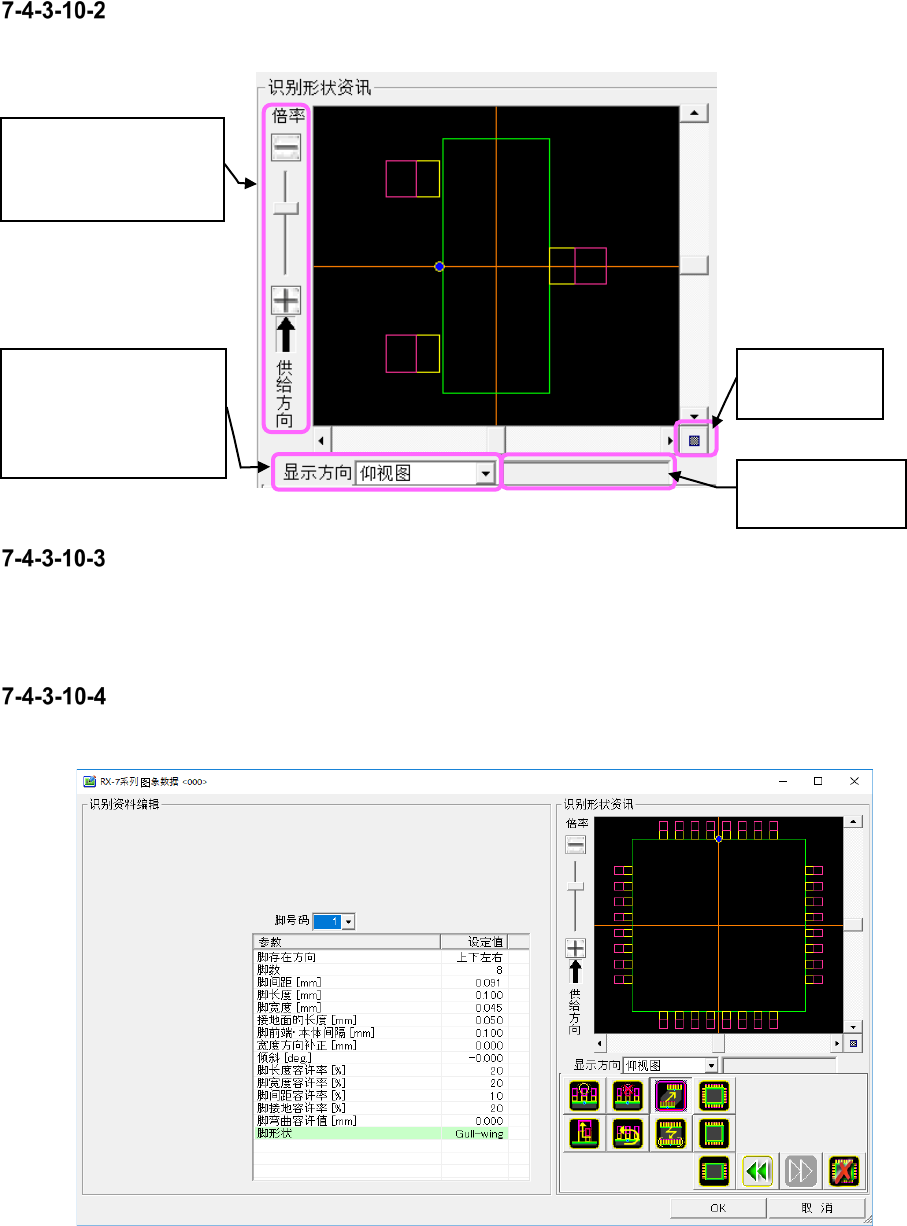

图 7-133 RX-7 系列 图像数据画面（管脚元件）
元件的显示方向。
仰视图从元件下面、俯视
图从元件上面进行显示。
初始值为仰视图。
显示倍率。
以中心为基准对形状信
息画面进行放大缩小。
将显示移动至
中心位置。
为现在鼠标光标
所在的 X,Y 坐标
。
JaNets 使用说明书 7 编辑程序
7-90
在管脚元件信息画面设定以下项目。
表 7-69 RX-7 系列 图像数据画面（管脚元件）设置项目
项目
备注
管脚号码
参数的设定用小组学分成为可能。
用以下，1 个小组学分设定。
脚存在方向 设定管脚的存在方向。
脚数 输入管脚的根数。
输入范围为 1～999。（初始值： 8）
脚间距 输入管脚的中心间距。
输入范围为 0.001～99.999。（初始值：根据模型尺寸不同。）
脚长度 输入管脚的长度。。
输入范围为 0.001～99.999。（初始值：根据模型尺寸不同。）
脚宽 输入管脚的宽度。。
输入范围为 0.001～99.999。（初始值：根据模型尺寸不同。）
脚接触长度 输入管脚与基板的接地面长度。
输入范围为 0.001～99.999。（初始值：0.000）
脚前端与本体距离 输入管脚前端至模板的间隔。
输入范围为 -999.999～999.999。（初始值：根据模型尺寸不同。）
宽度方向管脚的胶版
输入管脚的中心与元件中心的偏移量。
输入范围为 -999.999～999.999。（初始值：0.000）
脚长度容许率 输入对管脚长度的识别允许率。
输入范围为 1～99。（初始值：20）
脚宽度容许率 输入对管脚宽度的识别允许率。
输入范围为 1～99。（初始值：20）。
脚间距容许率 输入对管脚间距的识别允许率。
输入范围为 1～99。（初始值：10）
脚接地面长度容许率 输入对管脚接地面的长度识别允许率。
输入范围为 1～99。（初始值：20）
弯曲容许 以长度输入管脚前端部的弯曲允许值。
输入范围为 0.000～999.999。（初始值：0.000）
脚形状 从「Gull-wing」「J-lead」中选择管脚形状。
