JaNets 使用说明书 7 编辑程序
7-90
在管脚元件信息画面设定以下项目。
7-69 RX-7 系列 图像数据画面(管脚元件)设置项目
项目
备注
管脚号码
参数的设定用小组学分成为可能。
用以下,1 个小组学分设定。
脚存在方向 设定管脚的存在方向。
脚数 输入管脚的根数。
输入范围为 1999。(初始值: 8
脚间距 输入管脚的中心间距。
输入范围为 0.00199.999。(初始值:根据模型尺寸不同。
脚长度 输入管脚的长度。。
输入范围为 0.00199.999。(初始值:根据模型尺寸不同。
脚宽 输入管脚的宽度。。
输入范围为 0.00199.999。(初始值:根据模型尺寸不同。
脚接触长度 输入管脚与基板的接地面长度。
输入范围为 0.00199.999。(初始值:0.000
脚前端与本体距离 输入管脚前端至模板的间隔。
输入范围为 -999.999999.999。(初始值:根据模型尺寸不同。
宽度方向管脚的胶版
输入管脚的中心与元件中心的偏移量。
输入范围为 -999.999999.999。(初始值:0.000
脚长度容许率 输入对管脚长度的识别允许率。
输入范围为 199。(初始值:20
脚宽度容许率 输入对管脚宽度的识别允许率。
输入范围为 199。(初始值:20)。
脚间距容许率 输入对管脚间距的识别允许率。
输入范围为 199。(初始值:10
脚接地面长度容许率 输入对管脚接地面的长度识别允许率。
输入范围为 199。(初始值:20
弯曲容许 以长度输入管脚前端部的弯曲允许值。
输入范围为 0.000999.999。(初始值:0.000
脚形状 从「Gull-wing」「J-lead」中选择管脚形状。
JaNets 使用说明书 7 编辑程序
7-91
BGA 元件
按下编辑按钮则显示以下所示的画面。

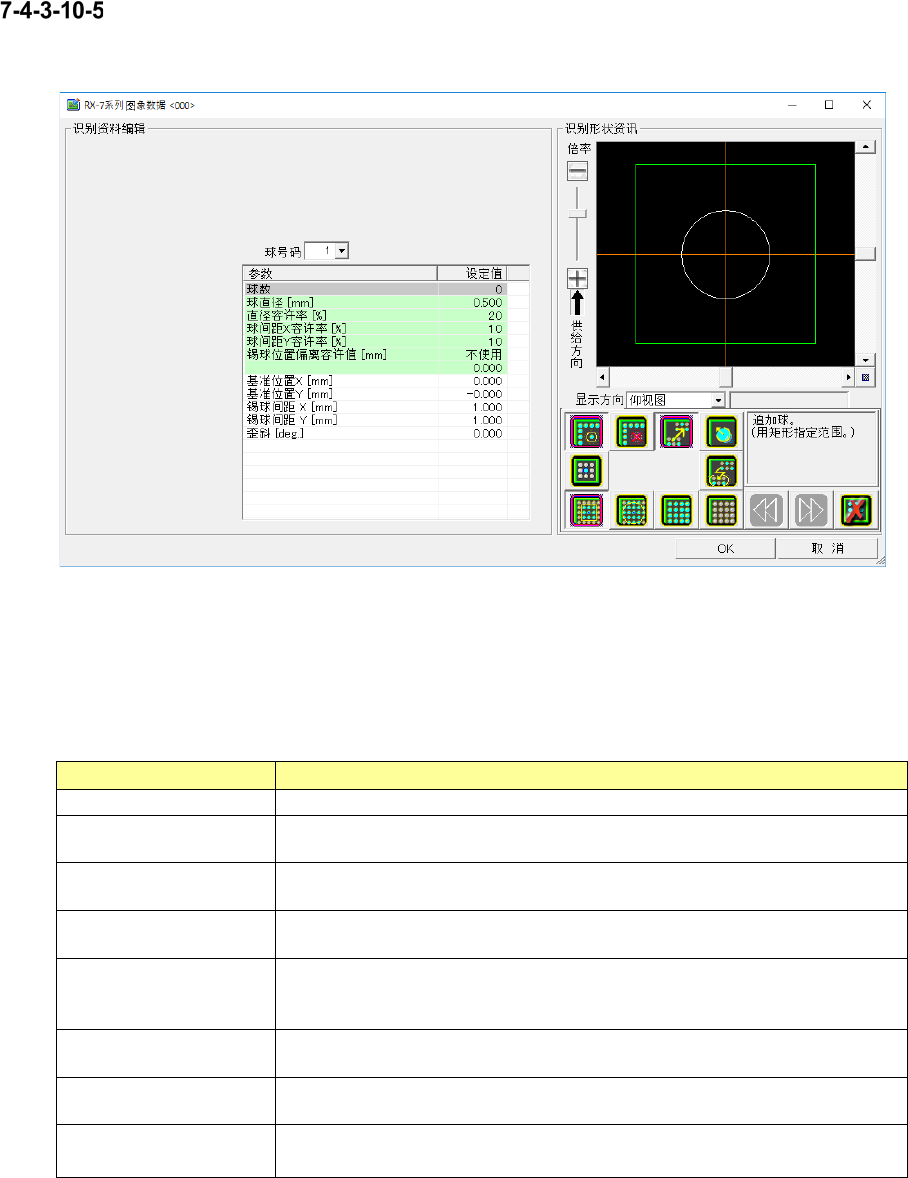

7-134 RX-7 系列 图像数据画面(BGA 元件)
RX-7 系列 BGA 元件画面设定以下的项目。
7-70 RX-7 系列 图像数据画面(BGA 元件)设置项目
项目
备注
球数 不可以输入,显示用工具按钮布置的球数。
球直径
输入球形的直径。
输入范围为 0.00199.999。(初始值:0.500
直径容许率
输入球形的直径允许率。。
输入范围为 199。(初始值:20)。
球间距 X,Y 容许率
输入 X 方向、Y 方向的球形间距的直径允许率。。
输入范围为 199。(初始值:10)。
锡球位置偏移允许值
设定球形识别时的位置偏移允许值。初始值为未使用。
勾选「使用」则可以输入设定值。
输入范围为 0.00199.999
基准位置 X/Y
输入球的小組的基准位置。
输入范围为 -99.99999.999。(初始值:0.000
锡球间距 X,Y
输入 X 方向、Y 方向的球形间距。
输入范围为 0.00199.999。(初始值:1.000)。
歪斜
输入球的倾斜
输入范围为 -360.000360.000(初始值:0.000
JaNets 使用说明书 7 编辑程序
7-92
异形元件(无管脚)
按下编辑按钮则显示以下所示的画面。

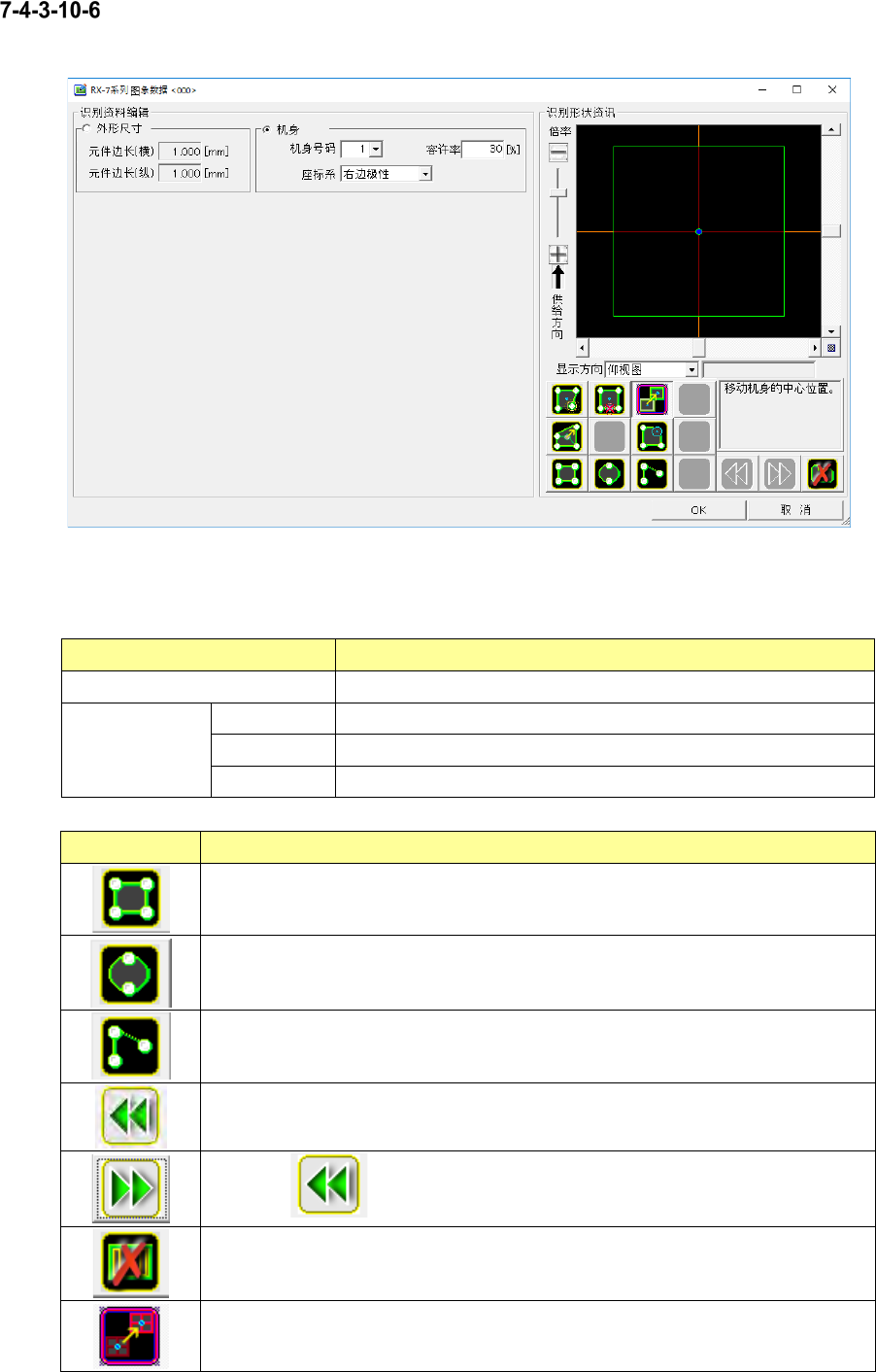

7-135 RX-7 系列 图像数据画面(异形元件(无管脚))
7-71 RX-7 系列 图像数据画面(异形元件(无管脚))设置项目
项目名
说明
外形尺寸 对识别形状窗口中的中心位置、画面分辨率进行变更。
本体
本体号码 选择本体号码。
容许率 1%99%的范围内输入容许率。
坐标系 从「左边极性」「右边极性」中选择
图标
说明
新建形状为矩形的本体信息。
新建形状为圆形的本体信息。
新建仅有起始点的本体信息。
撤销当前的操作,将识别数据编辑恢复到前一个状态
恢复按下 前的状态,重新执行操作。
删除所有管脚参数
显示用于设定外形尺寸的元件中心的编辑标记
蓝色标记:设定元件中心位置
