JaNets 使用说明书 7 编辑程序
7-93

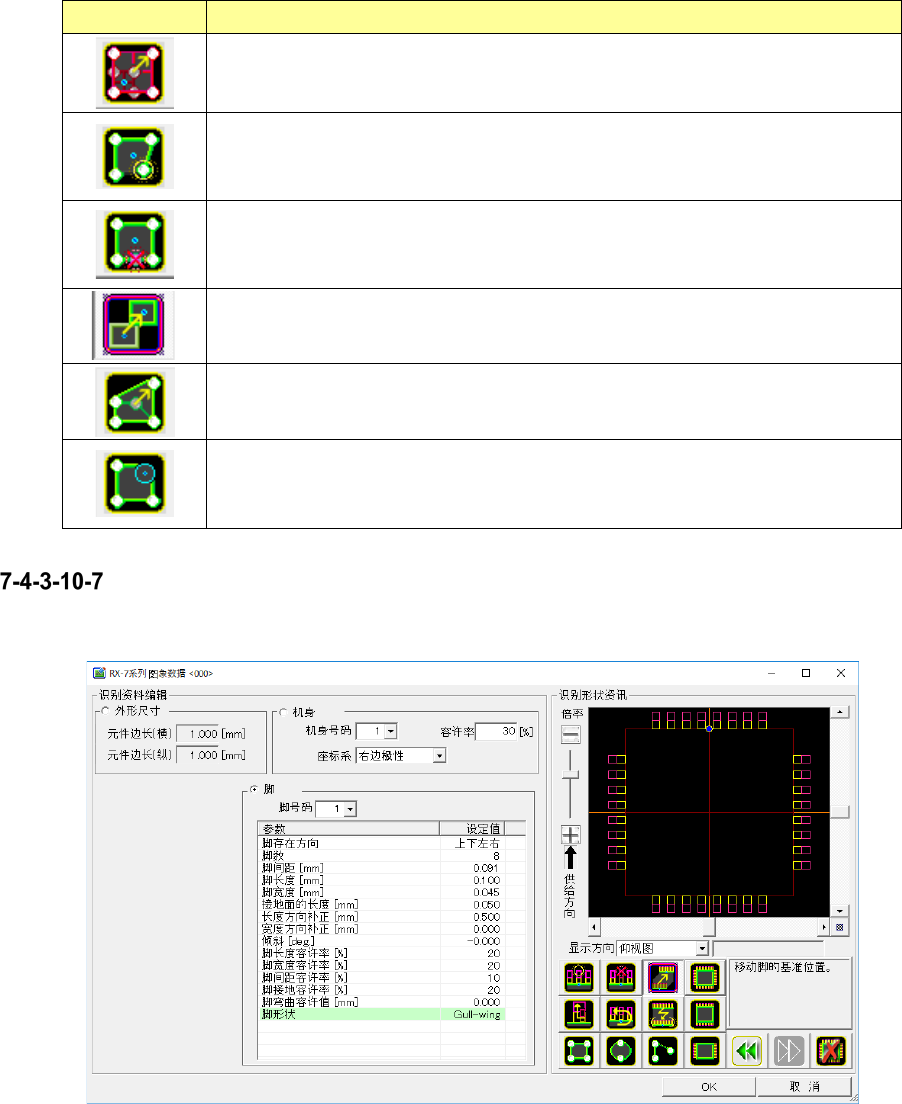

图标
说明
调整图像分辨率。
显示添加本体顶点的编辑标记。
触摸取得的图像上的本体顶点位置，制作新的顶点，或触摸边上显示的白
色标记进行边的分割。
显示用于删除元件边或顶点的删除标记。
白色标记：删除边或顶点的位置
蓝色标记：删除[本体号码]中选择的本体参数所有的信息
显示用于移动本体中心位置的编辑标记。
蓝色标记：设定本体的中心位置
显示用于设定本体各边长度的编辑标记。
白色标记：设定本体边的长度顶点的位置
显示用于设定本体各边或顶点的圆形的编辑标记。
白色标记：添加边或顶点的圆形
浅蓝色标记：调整圆形的大小
异形元件（有管脚）
按下编辑按钮则显示以下所示的画面。
图 7-136 RX-7 系列 图像数据画面（异形元件（有管脚））
输入项目与管脚元件及异形元件（无管脚）相同。
JaNets 使用说明书 7 编辑程序
7-94
◆新建引脚／调整引脚数量
1) 单击[引脚]。
2) 使用[工具箱] 从全方向引脚按钮 、上下方向引脚按钮 、左右方向引脚按钮
中选择要新建的引脚种类，单击对象的按 钮 。（ 此处，对有关上下方向引脚按钮进行
说明。）
3) 按照新建制作引脚时，在外形尺寸的框的上部会生成新的引脚集。引脚集的引脚部分以黄色
的框线显示，接地面以粉红色显示。在引脚集基准的位置上，会显示蓝色的标记。
4) 从[引脚号码] 的组合框中选择要编辑引脚的引脚号码。
5) 如果要添加引脚数量，在[工具箱]里单击引脚追加按钮 。
6) 在要添加引脚数量的引脚集的外侧，单击要添加引脚的位置。到达该位置的、所需数量的引
脚将会被添加。
用鼠标单击引脚基准位置的蓝色标记，引脚数量即累加 1 根。
7) 要递减引脚数量时，在[工具箱]里单击引脚削除按钮 。
8) 在引脚的前端会显示白色的标记。用鼠标单击要删除的引脚标记，引脚即被删除。（如果删
除了引脚的两端以外，将构成引脚缺失信 息 。）
◆编辑引脚的宽度／间距／长度
1) 单击[引脚]。
2) 从[引脚号码]的组合框中选择要编辑引脚的引脚号码。
3) 在[工具箱]里单击引脚尺寸按钮 。
4) 要变更引脚长度时，用鼠标单击引脚前端的白色、向上的标记，直接进行拖拽。
JaNets 使用说明书 7 编辑程序
7-95
5) 引脚长度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
6) 要变更引脚间距时，用鼠标单击引脚跟部的白色、圆形的标记，直接进行拖拽。
7) 引脚间距将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
8) 要变更引脚宽度时，用鼠标单击引脚端的橙色、向外的标记，直接进行拖拽。
9) 引脚宽度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
10) 要变更接地面的长度时，用鼠标单击引脚端的橙色、向上的标记，直接进行拖拽。
11) 接地面的长度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
