JaNets 使用说明书 7 编辑程序
7-98

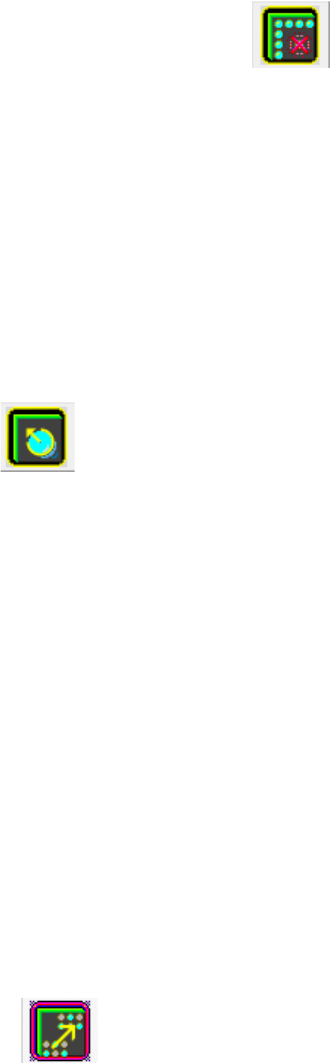

6) 要删除已配置的锡球时，需从[工具箱]单击删除锡球按钮
。
7) 用鼠标单击配置锡球位置的浅蓝色标记，该位置的锡球配置即被清除。
◆编辑锡球的直径／间距
1) 单击[锡球]。
2) 从[锡球号码]的组合框中选择要编辑锡球的锡球号码。
3) 从[工具箱]单击锡球尺寸按钮 。
4) 要变更锡球的直径时，用鼠标单击锡球的基准位置的橙色标记，直接进行拖拽。
5) 锡球的直径将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
6) 要变更锡球的间距时，用鼠标单击锡球基准位置右上部的白色标记，直接进行拖拽。
7) 锡球的间距将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
◆移动锡球
1) 单击[锡球]。
2) 从[锡球号码]的组合框中选择要移动的锡球号码。
3) 在[工具箱]里单击锡球移动按钮 。
4) 用鼠标单击要移动锡球的基准位置的蓝色标记，直接进行拖拽。
5) 所有方向的锡球的位置将对应鼠标指向的位置发生变化。移动结束后，松开鼠标的按钮。
JaNets 使用说明书 7 编辑程序
7-99
◆旋转锡球
1) 单击[锡球]。
2) 从[锡球号码]的组合框中选择要旋转锡球的锡球号码。
3) 从[工具箱]单击锡球旋转按钮 。
4) 用鼠标单击锡球右侧的黄色标记，直接进行拖拽。锡球图案将以锡球基准位置的灰色标记为
中心进行旋转。锡球位置的调整结束后，松开鼠标的按钮。
◆删除锡球
1) 单击[锡球]。
2) 从[工具箱]单击用于删除锡球的按钮 。
3) 从[锡球号码]的组合框中选择要删除锡球的锡球号码。
4) 用鼠标单击位于锡球基准位置的蓝色标 记 。（ 或在[编辑窗口]的任意位置单击鼠标右键。）
5) 显示确认删除的提示。单击[是]，即删除指定的锡球信息。
JaNets 使用说明书 7 编辑程序
7-100
7-4-3-11 弯脚固定
弯脚固定画面是在元件数据中设定弯脚固定信息的画面。
弯脚固定画面在生产线上与 JM-100 系列相关联，在选择的元件种类为「其他元件」「 插入元件」
「INS 电解电容器」时为有效。
弯脚固定共通设定
弯脚固定共通设定画面，是设定在弯脚固定时实施弯脚固定信息的画面。
图 7-138 弯脚固定共通设定画面
表 7-72 弯脚固定共通设定项目
项目
内容
弯脚固定
用单选按钮选择是否使用弯脚固定。
默认值因元件种类不同而有所不同。
元件种类为插入元件、INS 电解电容器、其他元件时，默认值为「是」。
此外的元件种类的默认值为「否」。
