JaNets 使用说明书 7 编辑程序
7-99
◆旋转锡球
1) 单击[锡球]。
2) 从[锡球号码]的组合框中选择要旋转锡球的锡球号码。

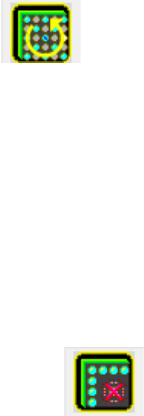

3) 从[工具箱]单击锡球旋转按钮 。
4) 用鼠标单击锡球右侧的黄色标记，直接进行拖拽。锡球图案将以锡球基准位置的灰色标记为
中心进行旋转。锡球位置的调整结束后，松开鼠标的按钮。
◆删除锡球
1) 单击[锡球]。
2) 从[工具箱]单击用于删除锡球的按钮 。
3) 从[锡球号码]的组合框中选择要删除锡球的锡球号码。
4) 用鼠标单击位于锡球基准位置的蓝色标 记 。（ 或在[编辑窗口]的任意位置单击鼠标右键。）
5) 显示确认删除的提示。单击[是]，即删除指定的锡球信息。
JaNets 使用说明书 7 编辑程序
7-100
7-4-3-11 弯脚固定
弯脚固定画面是在元件数据中设定弯脚固定信息的画面。
弯脚固定画面在生产线上与 JM-100 系列相关联，在选择的元件种类为「其他元件」「 插入元件」
「INS 电解电容器」时为有效。
弯脚固定共通设定
弯脚固定共通设定画面，是设定在弯脚固定时实施弯脚固定信息的画面。

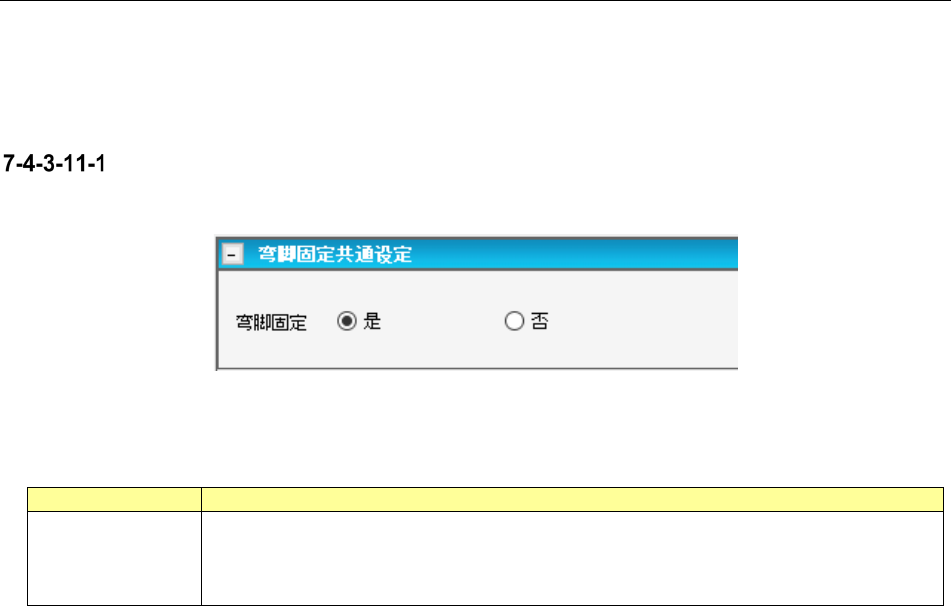

图 7-138 弯脚固定共通设定画面
表 7-72 弯脚固定共通设定项目
项目
内容
弯脚固定
用单选按钮选择是否使用弯脚固定。
默认值因元件种类不同而有所不同。
元件种类为插入元件、INS 电解电容器、其他元件时，默认值为「是」。
此外的元件种类的默认值为「否」。
JaNets 使用说明书 7 编辑程序
7-101
设定弯脚固定模式
设定弯脚固定模式画面是对各个弯脚固定模式的配对信息进行设定的画面。
设定弯脚固定模式的画面有 No1～No4。
图 7-139 设定弯脚固定模式的画面
表 7-73 弯脚固定模式的设定项目
项目 内容
配对数
用组合框选择设定模式下使用的弯脚固定配对数。
输入范围 ：1～10
默认值 ：1
仅对配对数中指定的数量，可以编辑配对信息内容。
配对设定
弯脚固定
方法
用组合框选择弯脚固定方法。
默认值为「由外向内」。
从「由外向内」「由内向外」「左旋转」「右旋转」中选择。
爪钳速度
用组合框选择爪钳的加速度。
默认值为「高速」。
从「高速」「中速」「低速」中选择。
偏移量 X/Y
输入贴片点基准的偏移量 X 及 Y。
输入范围 ：-85.000～85.000 mm
默认值 ：0.000 mm
偏移量θ
输入贴片点基准的角度偏移量。
输入范围 ：0～179
默认值 ：0
高度边缘
（余量）
输入弯脚固定后的边缘（余量）。
输入范围 ：0.000～10.000 mm
默认值 ：因弯脚固定方法不同而有所不同。
延迟时间
输入弯角固定动作前的等待时间。
输入范围 ：0～10000 msec
默认值 ：0 msec
引线间隔
输入引线间隔。
输入范围 ：5.000～20.000 mm
默认值 ：5.000 mm
管脚直径
输入管脚直径。
输入范围 ：0.450～1.000 mm
默认值 ：0.450 mm
开始位置
输入开始位置。
默认值及输入范围因弯脚固定方法不同而有所不同。
移动量
输入移动量。
默认值及输入范围因弯脚固定方法不同而有所不同。
