JaNets 使用说明书 7 编辑程序
7-101
设定弯脚固定模式
设定弯脚固定模式画面是对各个弯脚固定模式的配对信息进行设定的画面。
设定弯脚固定模式的画面有 No1～No4。
图 7-139 设定弯脚固定模式的画面
表 7-73 弯脚固定模式的设定项目
项目 内容
配对数
用组合框选择设定模式下使用的弯脚固定配对数。
输入范围 ：1～10
默认值 ：1
仅对配对数中指定的数量，可以编辑配对信息内容。
配对设定
弯脚固定
方法
用组合框选择弯脚固定方法。
默认值为「由外向内」。
从「由外向内」「由内向外」「左旋转」「右旋转」中选择。
爪钳速度
用组合框选择爪钳的加速度。
默认值为「高速」。
从「高速」「中速」「低速」中选择。
偏移量 X/Y
输入贴片点基准的偏移量 X 及 Y。
输入范围 ：-85.000～85.000 mm
默认值 ：0.000 mm
偏移量θ
输入贴片点基准的角度偏移量。
输入范围 ：0～179
默认值 ：0
高度边缘
（余量）
输入弯脚固定后的边缘（余量）。
输入范围 ：0.000～10.000 mm
默认值 ：因弯脚固定方法不同而有所不同。
延迟时间
输入弯角固定动作前的等待时间。
输入范围 ：0～10000 msec
默认值 ：0 msec
引线间隔
输入引线间隔。
输入范围 ：5.000～20.000 mm
默认值 ：5.000 mm
管脚直径
输入管脚直径。
输入范围 ：0.450～1.000 mm
默认值 ：0.450 mm
开始位置
输入开始位置。
默认值及输入范围因弯脚固定方法不同而有所不同。
移动量
输入移动量。
默认值及输入范围因弯脚固定方法不同而有所不同。
JaNets 使用说明书 7 编辑程序
7-102

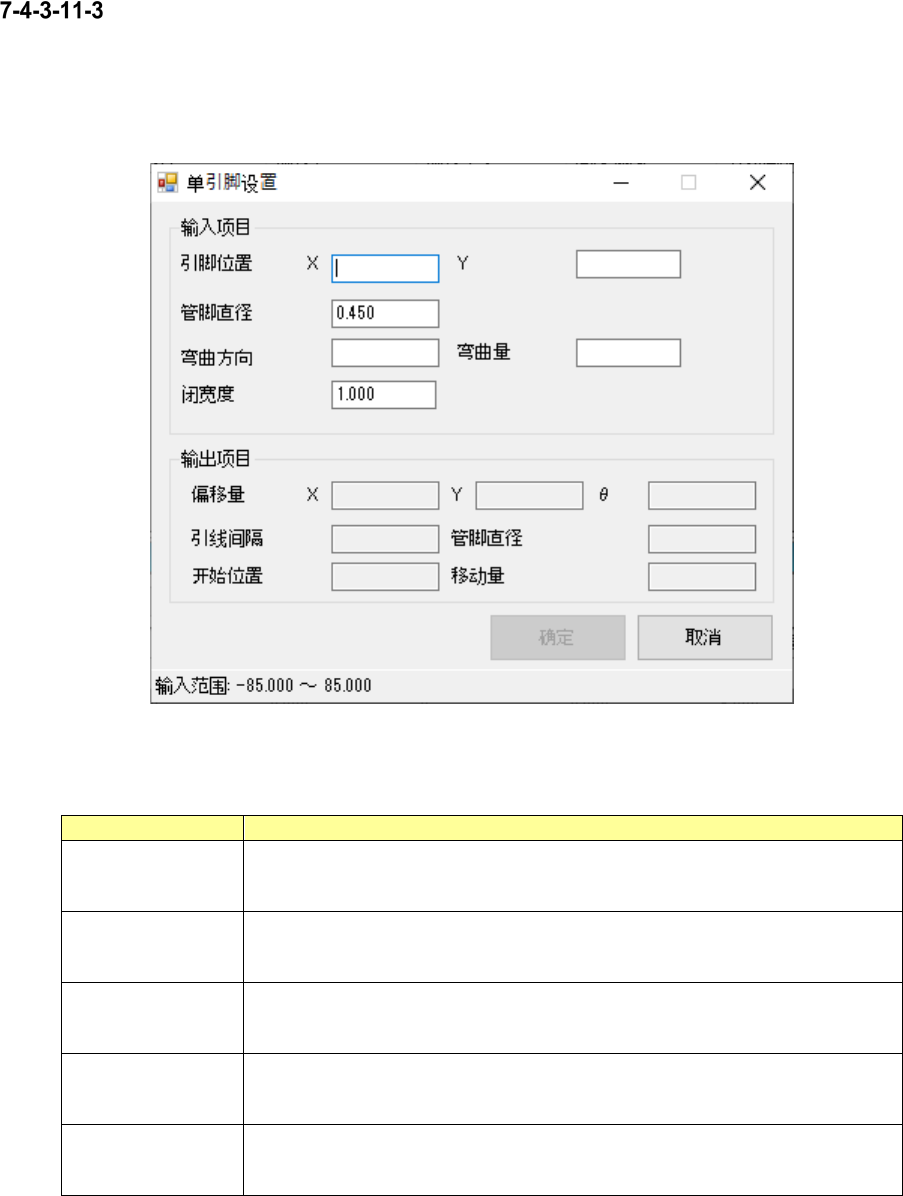

单引脚设置
单引脚设置画面，是对单引脚输入配对信息的辅助画面。
所选择配对的弯脚固定方法，为「由外向内」或「由内向外」时，可以进行输入。
设置全部的输入项目，按下确定按钮后，向选择的配对反映输出项目的内容。
图 7-140 单引脚设置画面
表 7-74 单引脚设置项目
项目 内容
引脚位置 X/Y
输入贴片点基准的引脚位置 X 及 Y。
输入范围 ：-85.000～85.000 mm
默认值 ：空白
管脚直径
输入管脚直径。
输入范围 ：0.450～1.000 mm
默认值 ：所选择配对的管脚直径
弯曲方向
输入弯曲方向。
输入范围 ：0～359
默认值 ：空白
弯曲量
输入弯曲量。
输入范围 ：2.500～10.000 mm
默认值 ：空白
闭宽度
输入闭宽度。
输入范围 ：1.000～5.000 mm
默认值 ：1.000 mm
