JaNets 使用说明书 7 编辑程序
7-112
7-4-7 站点数据的编辑
生产线上有贴片机、点胶机以外的机器时，用于设置生产程序名等的画面。

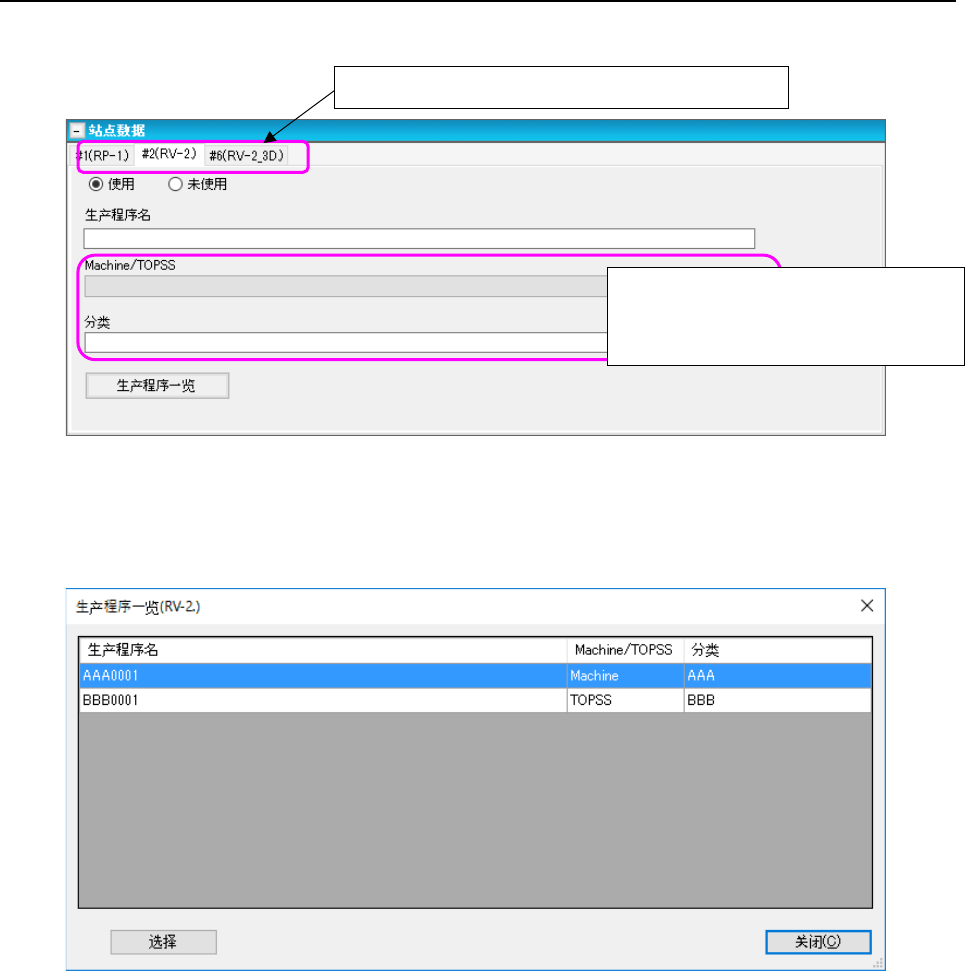

图 7-155 站点数据画面
设置各机器所使用的生产程序名。
按下「生产程序一览」按钮，则机器将问询生产程序一览，并显示出一览。
图 7-156 生产程序一览画面
选择使用的生产程序后，按下「选择」按钮则反映到站点数据中。
为
RV-1
、
RV-2
、
RV-2-3D
时，
除
Machine/TOPSS 外，还要设定分类。
在打印机上不显示。
设置生产线上各检查机、打印机的数据。
JaNets 使用说明书 7 编辑程序
7-113
7-5 各画面说明
7-5-1 主画面
编辑程序的全部显示内容画面如下。
图 7-157 主画面
向生产程序的基板查看器拖拽和释放，显示该生产程序。
树形控件显示区域：根据
选择的各项目，在数据
输入区域里会显示所选
择的输入画面。
数据输入区域：浏览、设置基板数据、贴片数
据、元件数据、吸取数据等生产程序的项目。
基板查看器：在基板查
看器上单击鼠标右键，
显示菜单，选择「基板
查看器」。
查看器显示区域
复原基板查看器：
在基板查看器上单击鼠标右键，显示菜单，选
择「复原基板查看器」，会返回到编辑程序的
画面里。
JaNets 使用说明书 7 编辑程序
7-114
关于查看器显示区域的选项卡
向导：显示当前选择项目的相关说明
检查结果：显示数据一致性检查结果
基板查看器：用图形方式确认基板传送方向、基板分布偏移量、定位孔位置、元件配置等。
双击相应元件，选择显示相应的贴片数据。
图 7-158 基板查看器上的名称说明
元件
D
电路配置
双击显示的元件，会显示相应的贴片
数据
基板传送方向
基板基准位置
孔位置
元件 B
元件
C
停止挡销
设计端点
元件 A
双击指定的行，光标会移动到该元件数据的「外形尺寸－高度」的输入栏。
另外会显示一致性的错误提示，双击错误提示后，光标会移动到发生错误的项目上。
为了清楚地区分重叠的元件，尺寸小
的元件画在上层。
