JaNets 使用说明书 7 编辑程序
7-115
关于基板查看器
图 7-159 基板查看器画面
图 7-160 基板查看器画面的工具栏
（图像显示）
将扫描仪取得的基板图像与贴片数据重叠，进行确认。
切换基板图像的显示/不显示。
显示图像，已取得基板图像时，该按钮变为有效。
(变更基板图像)
用于基板图像尺寸的变更、移动、旋转。
显示变更基板图像用的工具条。
显示图像，已取得基板图像时，该按钮变为有效。
显示/隐藏树形。
显示/隐藏图例。
放大/缩小。
（矩形缩放）
将鼠标指定的区域放大显示。
（100%缩放）
按基板等同尺寸显示。
（整体缩放）
按画面大小显示基板整体。
（贴片 ID 信息）
通过点击元件，在弹出菜单里显示元件 ID、元件名、注释、元件种类、元件
外形尺寸。
将机器类别的显示颜色恢复为默认。
100%缩放显示时，调整显示器尺寸，使显示的尺寸与基板的外形尺寸相同。
显示图例
通过颜色识别选择的树形工具
元件类别：
通过颜色识别元件类别
机器类别：
通过颜色识别要贴片的机器
类别
（※必须已完成优化）
相邻元件：
相邻 2 个贴片元件、元件种
类－基本元件－相邻元件的
顺序显示在树形控件图像
中。
JaNets 使用说明书 7 编辑程序
7-116
100%缩放，会按照与设定的基板外形尺寸相同的尺寸显示基板查看器。
但是显示器的尺寸、分辨率不同，有时会显示与基板外形尺寸不同的尺寸。
遇此情况，请单击工具栏的「调整显示尺寸」按钮，调整显示器尺寸，使之按实际的基板外形尺
寸 显 示 。（「 100%缩放」显示时，此按钮会变为有效。）

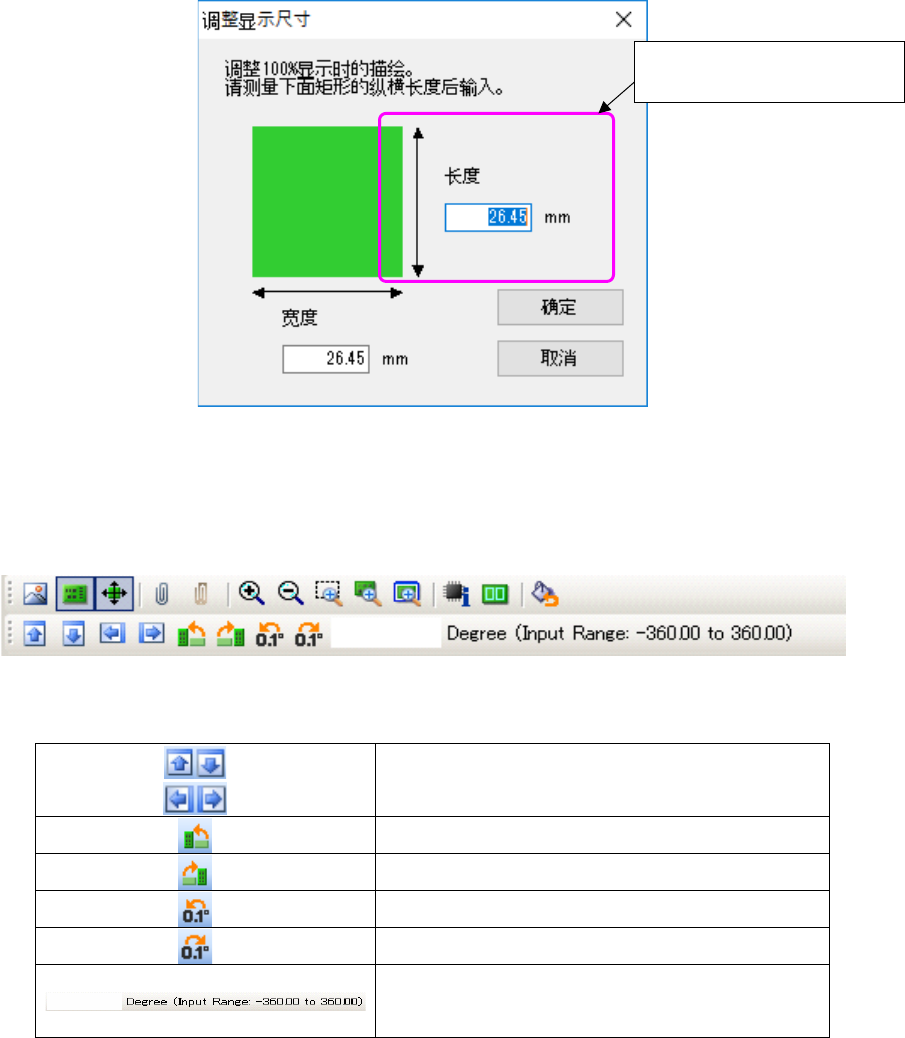

图 7-161 调
整显示尺寸画面
选择「变更基板图像」时，工具条上会显示如下的变更基板图像按钮。
图 7-162 变更基板图像时的工具条
使图像上下左右移动。
将图像向左旋转 90 度。
将图像向右旋转 90 度。
将图像向左旋转 0.1 度。
将图像向右旋转 0.1 度。
输入图像从水平方向(0 度)起的旋转角度。
输入正数为向左转，输入负数为向右转。
测量画面里显示的矩形的纵向
长度，输入长度。
JaNets 使用说明书 7 编辑程序
7-117
显示机器类别时，每台贴片机上用不同颜色显示要贴装的元件。
由于按机器类别显示，如果未执行优化，则不能显示。
※EPU 模式时，不显示「各机器」。
图 7-163 基板查看器画面（按机器类别显示）
勾选复选框后，
会用指定的显示颜色显示。
双击机器名后，
会显示设置颜色的对话框。
