显示机器类别时，每台贴片机上用不同颜色显示要贴装的元件。
由于按机器类别显示，如果未执行优化，则不能显示。
※EPU 模式时，不显示「各机器」。
图 7-163 基板查看器画面（按机器类别显示）
勾选复选框后，
会用指定的显示颜色显示。
双击机器名后，
会显示设置颜色的对话框。
JaNets 使用说明书 7 编辑程序
7-118
相邻 2 个贴片元件，按照元件种类－基本元件－相邻元件的顺序显示在树形控件中。点击基本元
件或相邻元件，该元件对应程序编辑器的贴片清单元件或者元件清单元件就会成为选择状态。

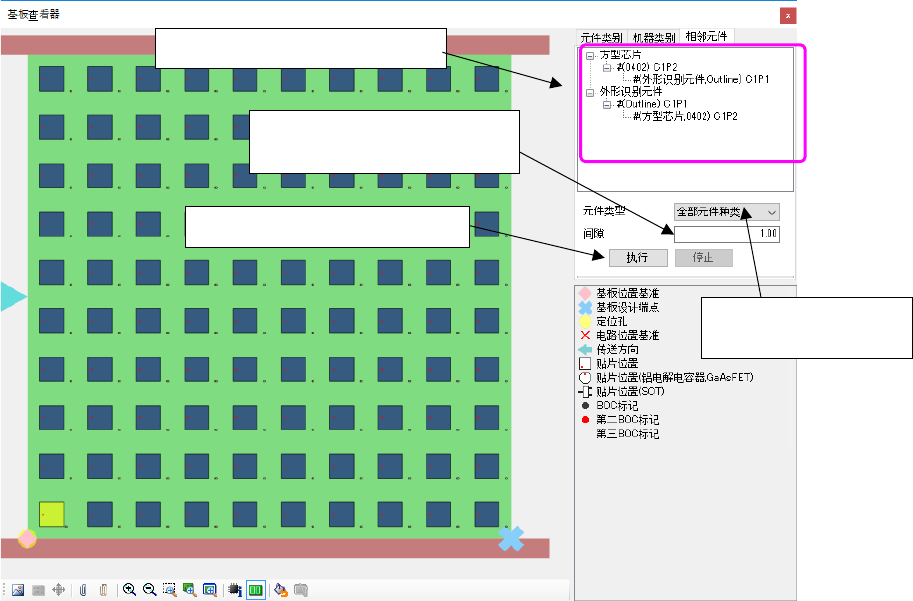

图 7-164 电路板图像画面（显示相邻元件）
相邻元件对的个数超过 100 万件时，执行被中断。
此时，请将间距值变小。
输入相邻元件检索所用元件间
间距值。
选择相邻元件检索对象
的元件种类。
开始相邻元件的检索。
显示相邻元件检索结果。
JaNets 使用说明书 7 编辑程序
7-119
7-6 各菜单项目的补充
7-6-1 「文件」菜单项目说明

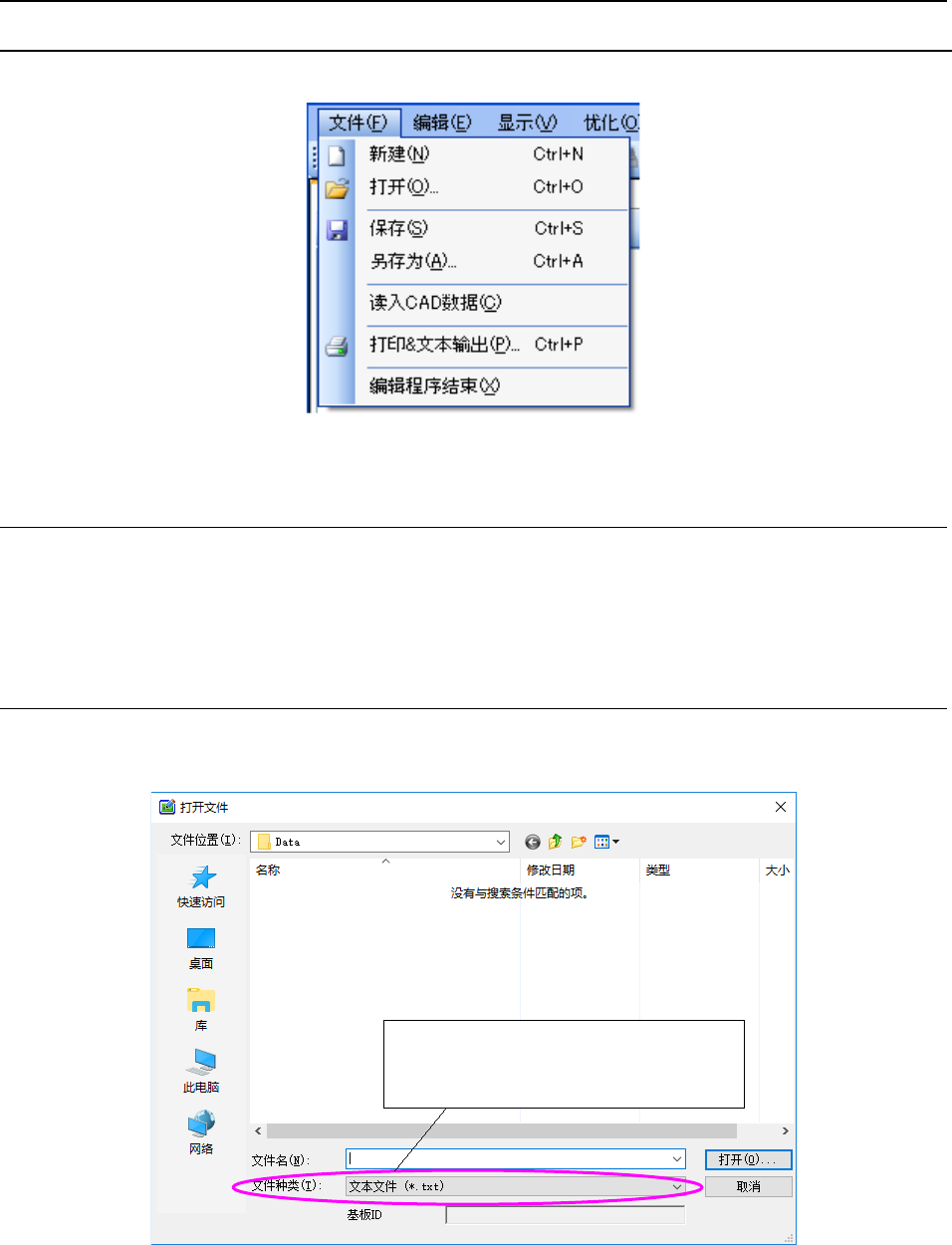

图 7-165 「文件」菜单
7-6-1-1 保存
保存当前编辑中的生产程序。
生产程序名称为「UNTITLED」时，会调出另存为。
打开其他机型文件时，因默认按 JaNets 格式保存，故会调出「另存为」。
7-6-1-2 读入 CAD 数据
读入 CAD 数据，展开到 JaNets 格式的生产程序。元件数据库里存在已注册的同名元件（元件名）
时，会从元件数据库里读入该元件信息，完成数据制作。
图 7-166 读取数据对话框
文件种类（文件格式），可从「工具」菜单
的「CAD 转换设置」的［输入格式］设置
的文件格式中选择。
