JaNets 使用说明书 7 编辑程序
7-123
7-6-2-1 元件数据的替换
将符合指定条件的元件数据，在替换项目中替换为所设置的数据。
请选择「编辑」-「替换」。
(1) 替换条件设置
在下面的画面中设置要替换元件的筛选条件。

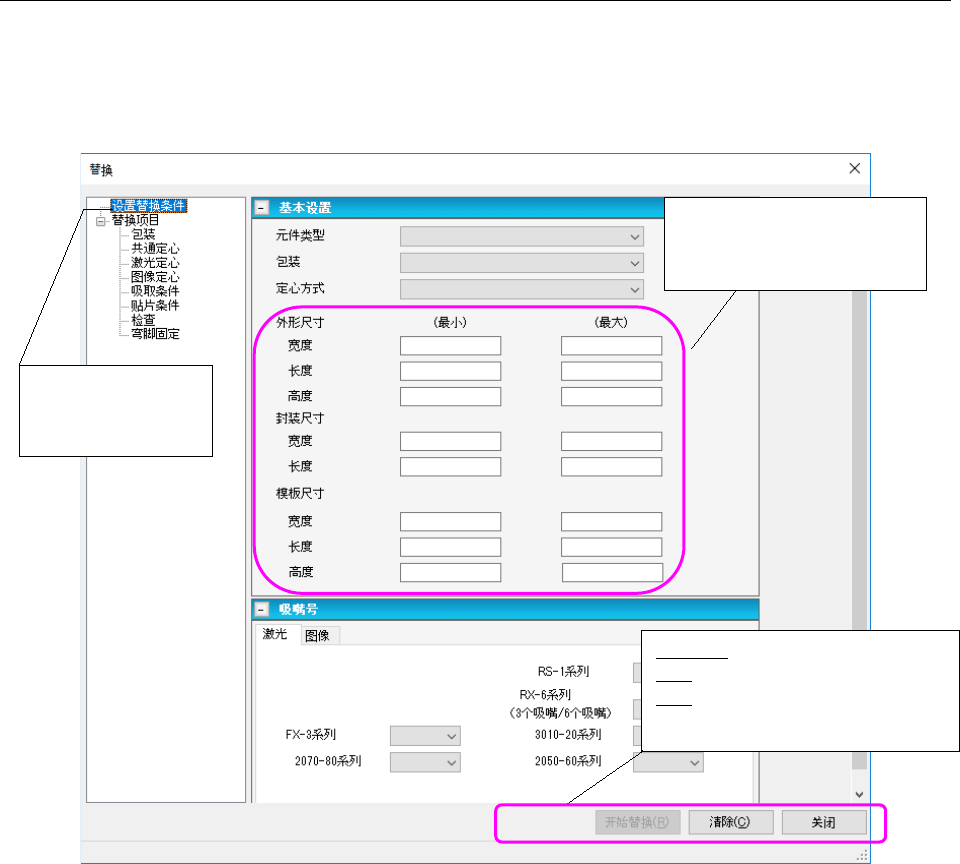

图 7-169 替换条件设置画面
在树形控件中选择
「设置替换条件」，
显示画面。
输入置换对象的元件尺寸、封
装尺寸、模板尺寸的最小、最
大值。
开始替换：执行「开始替换」
清除：清除设置内容
关闭：停止替换
※以下的画面均相同
JaNets 使用说明书 7 编辑程序
7-124
(2) 替换项目（包装）
在下列画面的包装项目里设置要更新的数据。

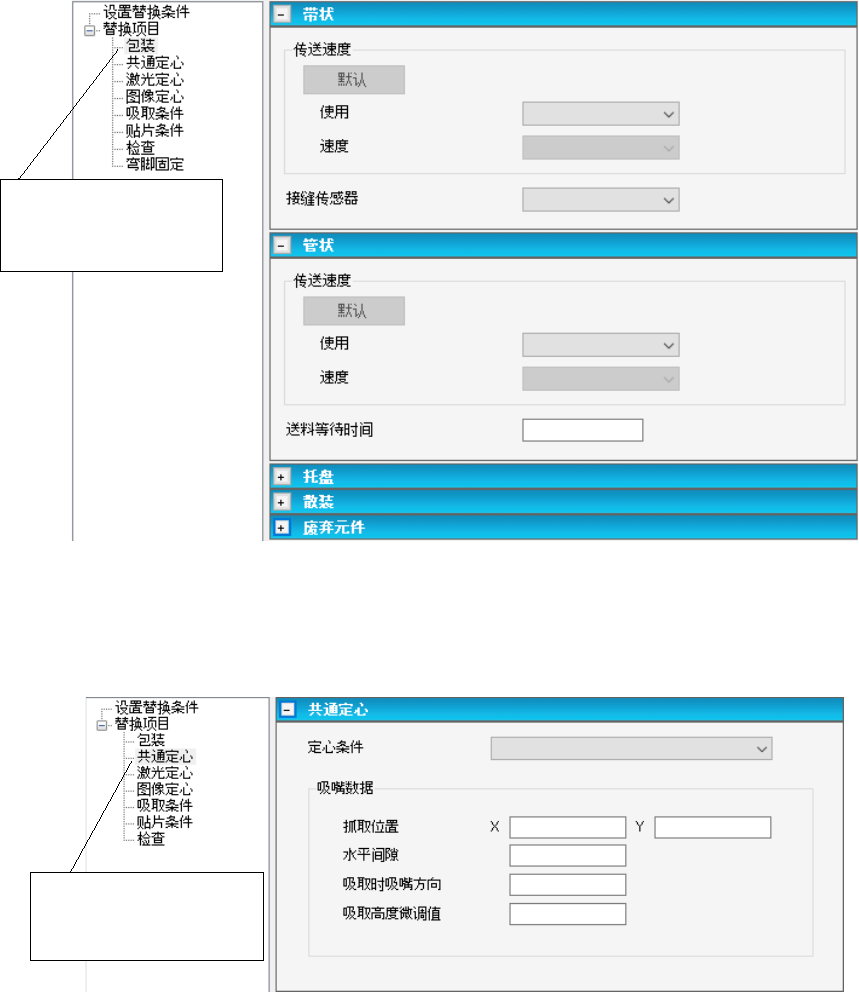

图 7-170 替换项目（包装）
(3) 替换项目（共通定心）
在下列画面的共通定心项目里设置要替换的数据。
图 7-171 替换项目(共通定心)画面
在树形控件中选择「包
装」，显示画面。
在树形控件中选择「共通
定心」，显示画面。
JaNets 使用说明书 7 编辑程序
7-125
(4) 替换项目（激光定心(激光定心共通设置)）
在下列画面的激光定心（激光定心共通设置）项目里，设置要替换的数据。

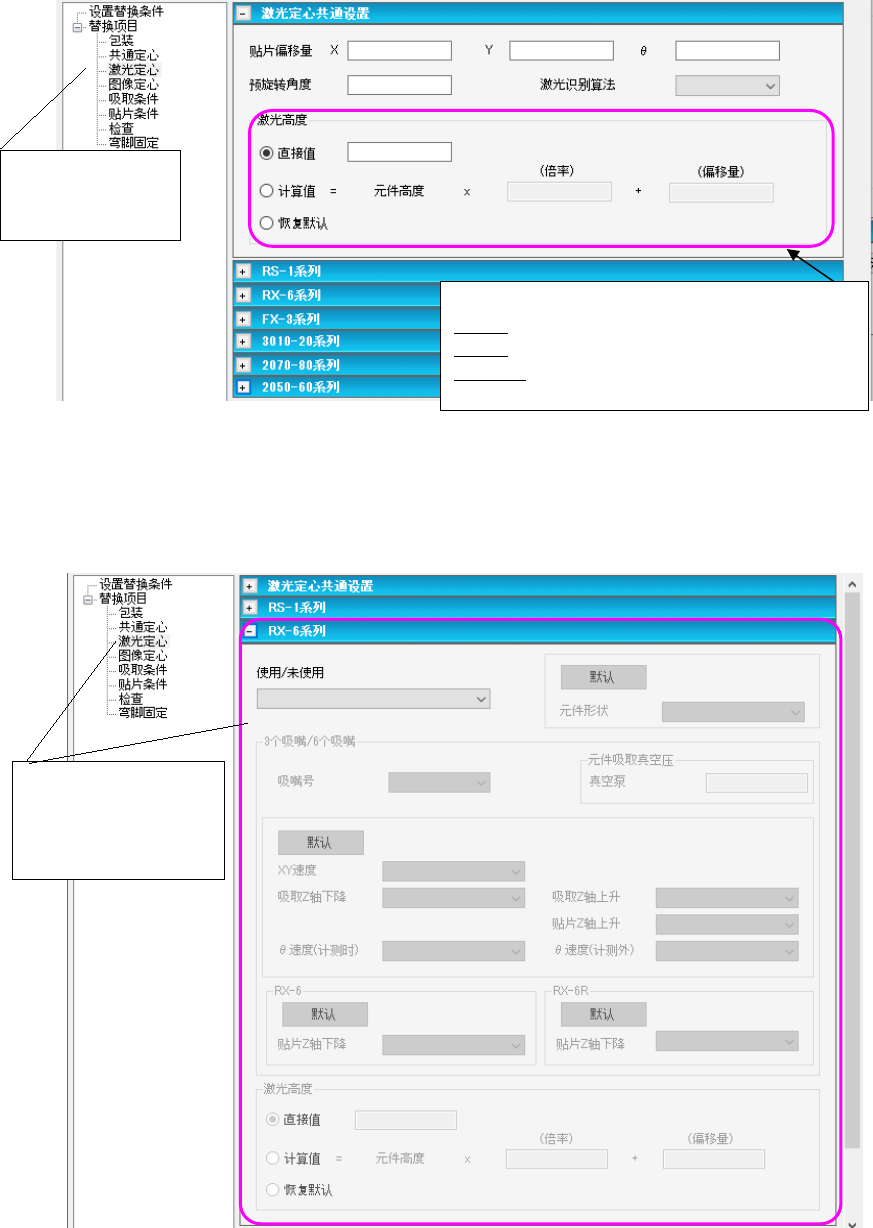

图 7-172 替换项目(激光定心（激光定心共通设置）)画面
(5) 替换项目（激光定心（RX-6 系列）时）
对有代表性的激光定心项目替换数据，以 RX-6 系列为例说明如下。
图 7-173 替换项目(激光定心（RX-6 系列）)画面
在树形控件中选择
「激光定心」，显
示画面。
＜激光高度＞
直接值：输入从元件表面到激光面为止的偏移量。
计算值：输入针对元件高度的倍率以及偏移量。
恢复默认：恢复为默认值。
※以下的画面均相同。
在树形控件中选择「激
光定心」，显示画面。
然后在右侧画面里打开
RX-6 系列的画面。
