JANETS_使用说明书 - 第343页
JaNets 使用说明书 7 编辑程序 7- 134 7-6-4 「 优化」菜单项目 说明 图 7- 188 「优化」菜单 7-6-4-1 变 更生产线 变更要执行优化 的生产线。变更 生产线画面如 下。 图 7- 189 生产线变更画面 变更前 变更后
JaNets 使用说明书 7 编辑程序
7-133
7-6-3 「显示」菜单项目说明
图 7-186 「显示」菜单
7-6-3-1 分割贴片数据
显示优化后各机器分配的贴片数据。
※RX-7 系列，不能显示输入顺序。
7-6-3-2 状态显示
最后显示指定的反馈选项及优化后的结果。
图 7-187 状态显示画面
※有关「向导」「检查结果」「基板查看器」的说明请参见「7-5-1 主画面」。
优化：显示在数据更新后是否执行过优化。
元件贴片机节拍差：显示预期节拍的最大值与最小值的时间差。
预测节拍的定义
RX-6:从基板夹紧后的瞬间到释放基板前的瞬间
RX-7:从定位完成后的瞬间，直至开始搬出前的瞬间
JaNets 使用说明书 7 编辑程序
7-134
7-6-4 「优化」菜单项目说明

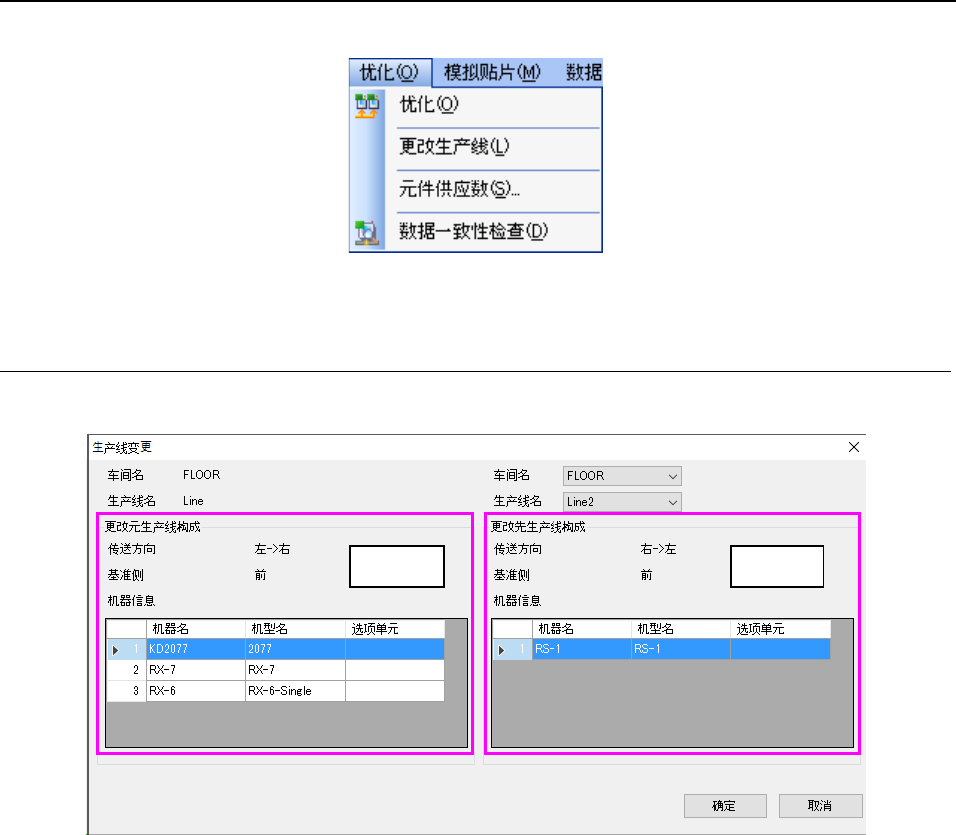

图 7-188 「优化」菜单
7-6-4-1 变更生产线
变更要执行优化的生产线。变更生产线画面如下。
图 7-189 生产线变更画面
变更前
变更后
JaNets 使用说明书 7 编辑程序
7-135
7-6-4-2 元件供应数
设置在机器中要使用的供料器的个数。
按上述画面的「更改供应数」按钮变更供给数，按「初始化供应数」按钮进行供给数的初始化
（参见下列画面）。
图 7-190 「元件供应数」「更改供应数」「初始化供应数」画面
元件供应数的各设置画面中，生产线上没有相应驱动方式时，不显示该驱动方式。例如，仅机械
驱动的生产线中，不会显示电动的设置内容。
手动
：
可以指定供料器个数。
自动 ： 根据「初始化供应数」的指定。
未使用：
不使用机械
/
电动供料器。
供应数 ：
显示通过优化配置的供料器个数。如无吸取数据则为空白显示。
（优化） ： 如果是自动分配供料器数则为自动，此外还根据指定条件显示手动、未使用。
机械/电动： 作为附带条件分别与供应数/（优化）的项目相对应。
自动：可以指定供料器的上限个数。
作为默认值使用：
把在上限里输入的值作为上限数的默认值。
最小供应数：
全部元件供应数，初始值设置为每种元件的吸取数据数的总数，或
最小值。最小供給数的设置，机械、电动可各自设置。按指定的驱
动方式不能使用的包装，会自动设置为“不使用”。
