JaNets 使用说明书 7 编辑程序
7-159
※ 当生产线里含有 FX-3 系列/RX-6 系列时，在生产线里指定区域时，不能选择前面优先/后面
优先。在 FX-3 系列/RX-6 系列的个别机器里也不能选择前面优先/后面优先。

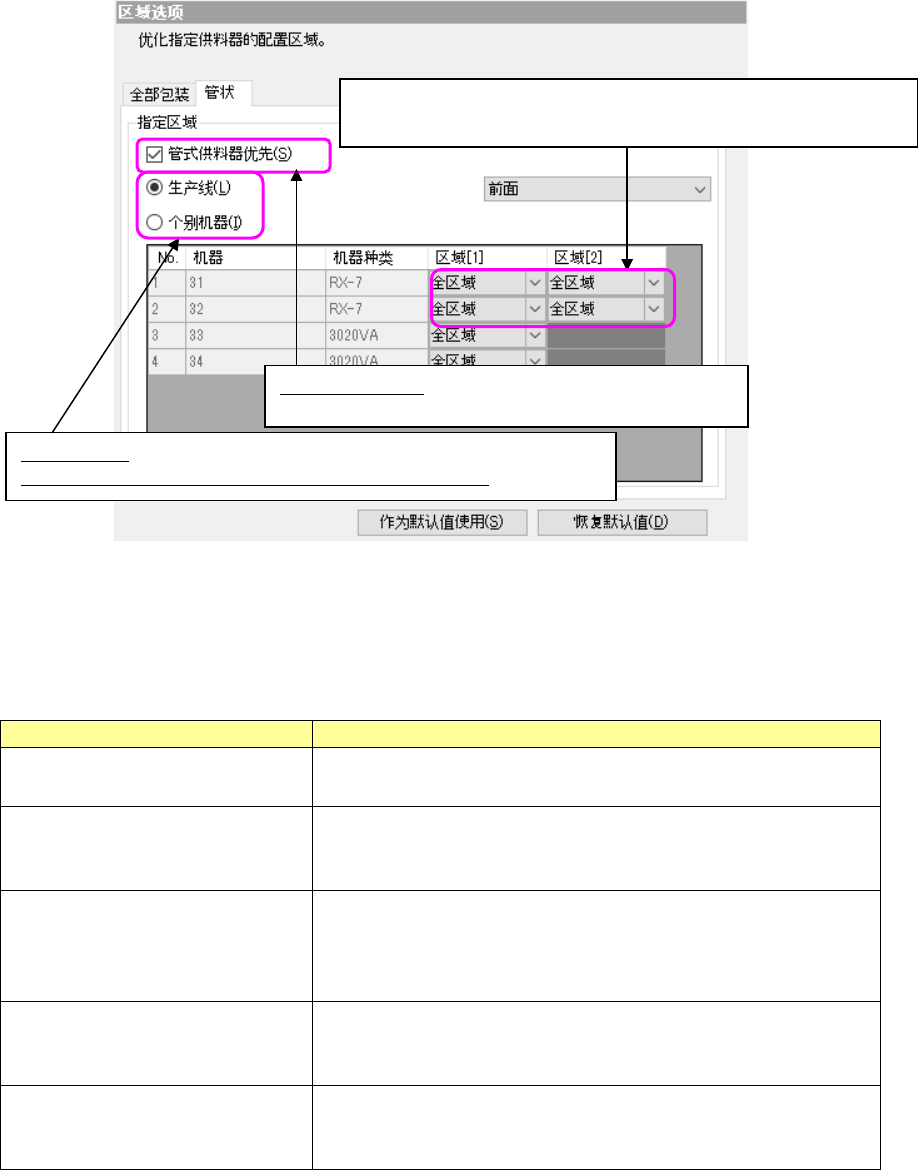

图 7-222 区域选项（管状）
指定的料管区域，与其他优化选购项的条件重叠时，优先的顺序如下所示。
表 7-80 料管区域选购项的优先顺序
其他优化选购项
内容
平衡选购项 考虑双方的条件。
对平衡选购项指定为 0 的机器，不进行料管供料器的分配。
区域选购项/全包装形式 考虑双方的条件。
如果全包装形式为「后部」，料管为「前部」时，料管供料器不
能分配到「前部」「后部」的任何部位。
多方位优化/集群选购项/继承之
前的集群结果
优先继承之前的集群结果。
料管的指定即使为「无」，在之前的集群中配置了料管时，仍会
在相同位置配置料管。
继承的供料器多，指定的料管区域不够分配时，优化失败。
多方位优化/集群选购项/集群对
象外区域
优先区域选购项（料管）。即使是分类为集群对象外的料管元件，
也会将料管供料器配置到区域选购项（料管）指定的区域。不能
配置时，优化失败。
参照供料/参照供料器的设置
优先参照供料器的设置。料管的指定即使为「无」，参照供料器
的设置中配置了料管时，料管也会被配置在相同位置。
继承的供料器多，指定的料管区域不够分配时，优化失败。
选择生产线：可以在生产线整体指定料管的安装范围。
个别机器：可以对生产线上的各台机器个别指定料管区域。
优先料管供料器：勾选时，可以指定料管供料器的区域，
实施优化时也会考虑指定进行配置。
选择个别机器时，可以选择「全区域」「前部」「后部」「无」。
选择「无」时，不能对该机器分配料管供料器。
JaNets 使用说明书 7 编辑程序
7-160
7-7-4-5 贴片顺序选项
设置优化决定吸取贴片顺序时指定的选项。
点击选项选择区域的「贴片顺序」后，选项选择区域里会显示如下画面。

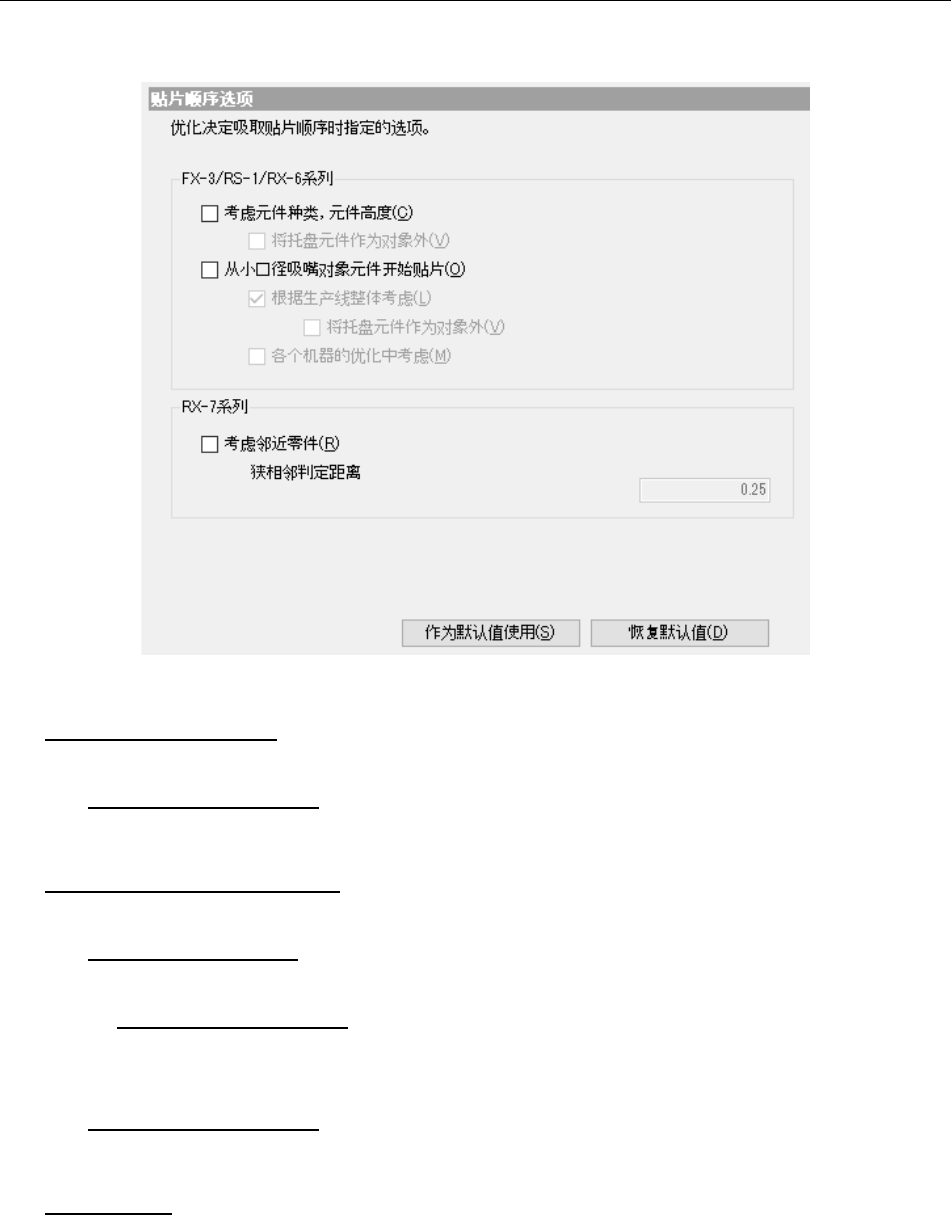

图 7-223 贴片顺序选项
考虑元件种类・元件高度
勾选了“考虑元件种类・元件高度”时，以下设定为有效。
将托盘元件作为对象外：
对优化分割时是否将托盘元件的元件种类・元件高度作为对象外进行设定。
从小口径吸嘴对象元件开始贴片
勾选“从小口径吸嘴对象元件开始贴片”时，下面的设置会变为有效。
根据生产线整体考虑：
对使用小口径吸嘴时是否按优化分割考虑进行设置。
将托盘元件作为对象外：
勾选“根据生产线整体考虑”时为有效。
对优化分割时是否将托盘元件作为小口径吸嘴对象元件的贴片对象外进行设定。
各个机器的优化中考虑：
对使用小口径吸嘴时是否按各个机器的优化考虑进行设置。
考虑邻近零件
此选项有效时，狭相邻的元件组将形成一组，该元件从低高度元件顺序贴装。对于有屏蔽罩
的元件此功能会有效。狭相邻判定时，会使用狭相邻判定距离的值。
JaNets 使用说明书 7 编辑程序
7-161
可使用选项的机型
「考虑元件种类、元件高度」「从小口径吸嘴对象元件开始贴片」是 RX-7 系列以外的选项。
RX-7 系列不对应「考虑元件种类、元件高度」「从小口径吸嘴对象元件开始贴片」的选项。
「考虑邻近零件」是仅在 RX-7 系列中有效的选项。
RX-7 系列以外不对应「考虑邻近零件」选项。
在 RX-7 系列为下游，RX-7 系列以外在上游的生产线中，不能指定贴片顺序选项。
层优先顺序
贴片顺序选项的「考虑元件种类、元件高度」及「从小口径吸嘴对象元件开始贴片」、「考虑
邻近零件」与贴片层、元件层有如下的优先顺序关系。
贴片层>元件层>考虑邻近零件（使用选项时）>元件种类、元件高度(选项使用时) >小口径吸
嘴顺序(选项使用时)
例）
贴片
顺序
贴片层
元件层
相邻元件[元件高度]
（使用选项时）
元件种类、元件高度
(选项使用时)
小口径吸嘴顺序
(选项使用时)
1
1
0.5
1
501
3
4
0.5
3
503
4
4
1.0
4
502
6
3
1.5
1
504
7
7
3.0
7
508
元件种类、元件高度，按以下规格进行内部分层。
表 7-81 元件种类、元件高度分层规格
元件类型
元件高度
层
方形芯片电阻
0.0mm
＜
H
≦
0.25mm
1
方形芯片电阻、
铝电解电容以外
0.0mm
＜
H
≦
5.5mm
2
5.5mm
＜
H
≦
12.0mm
3
12.0mm
＜
H
4
铝电解电容
0.0mm
＜
H
≦
5.5mm
5
5.5mm
＜
H
≦
12.0mm
6
12.0mm
＜
H
7
