JaNets 使用说明书 7 编辑程序

7-170

RX-7 系列选项

选择机型固有选项的「RX-7 系列」选项卡，即显示以下画面。

图 7-233 机型固有选项 RX-7 系列选项

「同一元件分别安排在左右站点上」

此选项有效时，为了取得左右平衡，有时会将同样元件分配到左右站点上。无效时，不会将

同样的元件分配到左右站点上。

「贴片的每电路」

此选项有效时，在贴片机步骤中存在多个电路时，在一个循环内不会分配不同的 2 个以上电

路的元件。仅按照作为基准的电路决定贴片顺序，其他电路也按相同的贴片顺序，从第 1 号

电路开始按照顺序贴片。

「未路径分割为各电路」

设置各电路在站点间是否分割贴片点。

在「以电路单位进行贴片」为有效时可以使用。

「仅使用优先吸嘴」

贴片设定了多个共用吸嘴的元件时，勾选此项目进行优化时，仅使用优先吸嘴进行优化。取

消勾选此项目时，将根据优化自动选择使用的吸嘴。

JaNets 使用说明书 7 编辑程序

7-171

7-7-4-11 参照供料器选购项

参照供料器设置

在多项优化选项里设置了「固定通用供料器位置」或「采用群控方式取消供料器交换工序」时，

可浏览其他生产程序或预约文件的供料器设置信息，使此后要优化的预约文件内的生产程序供料

器配置与参照的供料器设置信息共通化。

※ 含 JM 系列的生产线时，不能选择「参照供料器选购项」。

图 7-234 参照供料器设置

点击「浏览」，会显示文件选择对话框。在文件选择对话框里可选择 IS 用生产程序文件或预约文

件。选择文件时，当选择了与作业优化里设置的有效生产线的生产线构成不同的文件时，点击文

件选择对话框的「打开」时，会显示“参照供料器设置的生产线构成不正确”的错误提示信息。

作为常设供料器使用

勾选后，将参照供料器设置为环境设置处可以设置的常设供料器，并实施优化。

常设供料器与参照供料器设置的不同点如下表所示。

表 7-84 常设供料器与参照供料器设置的不同

项目

说明

常设供料器即使不使用该元件时，也占用此位置。

因为已经设置，所以不消耗供料器资源。

参照供料器设置不使用元件时，不占用此位置，可以配置其他元件。

在配置时，要消耗供料器资源。

并且在使用本选购项时，请注意以下各点。

・作为常设供料器使用的元件，需要事先登录在元件数据库中。

・不能同时使用「常设供料器」和「作为参照供料器设置处的常设供料器使用」。

・请务必使元件数据库、参照送料器(或常设送料器)、生产程序、元件信息（元件种类、包

装形式、送料器种类、传送间距）保持一致。

・优化时作为常设供料器，但在其他功能中不作为常设供料器动作。

在

～预约文件内群控数

(

最大

100)

之间设置。

默认值为预约文件内的最后群控号。

JaNets 使用说明书 7 编辑程序

7-172

群控号

预约文件里含有群控信息时，可在文件选择后输入「群控号」。

参照供料器设置数据库

选择「使用供料器设置数据库」时，对于参照供料器的设置，可以参照供料器设置数据库的

供料器设置。

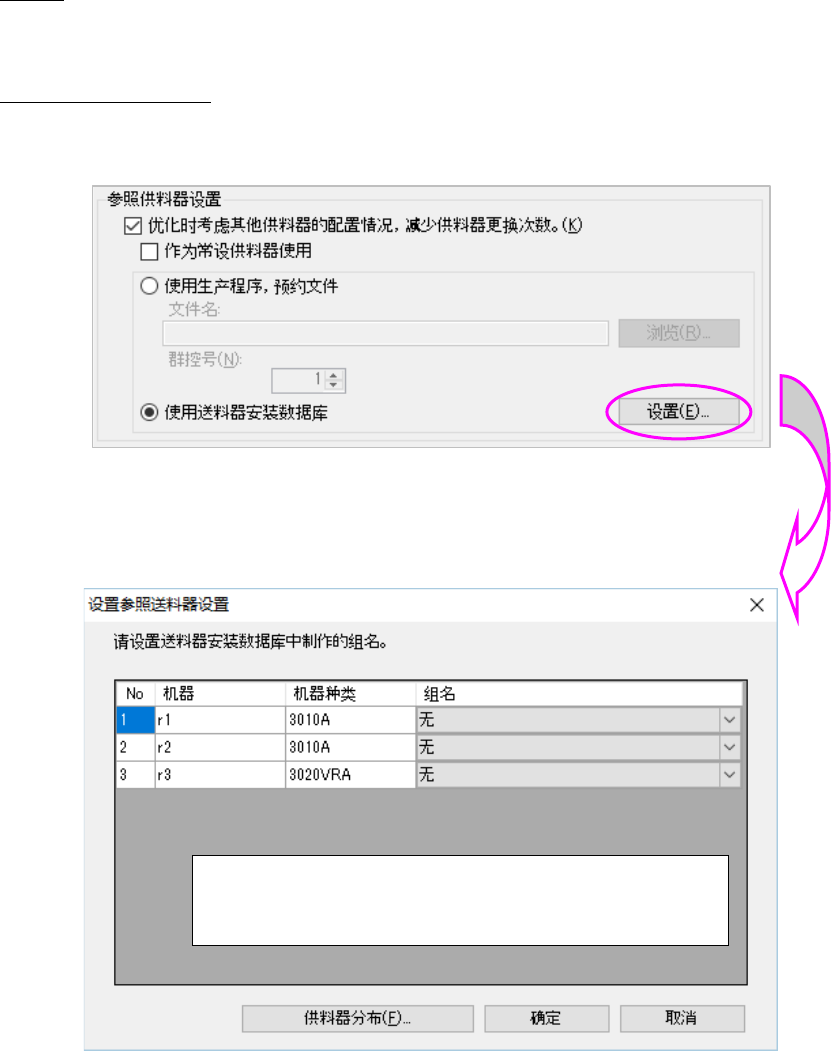

图 7-235 使用供料器设置数据库

在「设置」中，显示「设置参照供料器」对话框。

图 7-236 参照供料器设置画面

显示组名为「无」和台架种类为共通的组名。

可以在组合框选择参照的供料器设置组名。

「

」：保存设置内容，结束。

「取消」：破坏设置内容，结束。

「供料器分布」：显示生产线可以使用的全部供料器分布。
