JaNets 使用说明书 7 编辑程序
7-173
7-7-4-12 其他
记载优化选项未包括部分的注意点。
生产线上含有 RS-1 系列时的优化的注意点
手动安装吸嘴
在使用手动安装吸嘴选项的机器上，须事先将机器上安装的吸嘴设为常设吸嘴。
并且，对于使用上述选项的机器，无论分配选项如何设置吸嘴，都按照「使用常设吸嘴」执
行操作，实现数据一致性和优化。
对于生产线上的其他机器，适用吸嘴设置的内容。
生产线上含有 RS-1/JM-100 系列时的优化的注意点
常设送料器
为了防止发生贴片头接触，通过优化，设定机器本体生产程序的「生产开始贴片头高度」参
数。决定该参数的要素之一的「供给装置的高度」，从元件数据库的元件信息中所保存的托
盘高度、托盘深度的设定内容得出。因此，当这些设定内容与实际不同时，常设贴片头或吸
取的元件有可能会接触到送料器。
因此，使用托盘支架的常设送料器时，请使元件数据库的内容总与实际内容相符。对于参照
送料器设置功能所可以使用的「作为常设送料器使用」，在使用该选购项时，也同样应注意。
生产线上含有 RS-1/RX-7 系列时的优化的注意点
高度的限制
为了避免贴片头与贴片元件发生碰撞，当下游侧的制约比较严格时，上游侧可能分配的元件
也受到限制。
例如，如果在第 2 台机器上安装有 RX-7 的 P16 贴片头，将在所有上游端限制超过 3mm 的元
件的贴片。因此即使在第 1 台机器上安装了 RX-7 的 P8 贴片头，高度为 4mm 的元件，也不能
分配到第 1 台。
最大元件高度选购项的设定内容也同样，下游侧的限制严格时，上游侧可分配的元件也受到
限制。
与基板传送轨道的干扰
从基板端在 Y 方向上有 3mm 以内的贴片点时，基板搬送轨道会发生接触而无法进行生产，从
而发生错误。
JaNets 使用说明书 7 编辑程序
7-174
生产线上含有 RX-7 系列时的优化的注意点
层
JaNets 上的优化的层的处理，是基于 JaNets 上的可设定层的值进行的。
元件供应数
RX-7 系列的优化，为发挥 Head 的特性，通常仅分配１个，但选择了「机型固有选项 - RX-7
系列」的「同一元件分别安排在左右站点上」时，会将贴片点多的元件配置到左右站点上，
此种情况下进行的优化，不受对相应元件供应数设定的限制。
左右的平衡不良时
按照 RX-7 系列的默认条件优化，由于每 1 个元件仅使用 1 个供料器，对于贴片点较多的元
件有时会发生左右平衡不良。为了取得左右平衡而必须增加供料器时，请勾选「机型依赖选
项- RX-7 系列」的「将同一元件分配到左右」，重新进行优化。
有关 RX-7 系列 长尺寸基板
RX-7 系列使用长尺寸基板选购项时，无论基板尺寸，需要对长尺寸基板进行优化。因此，请
勾选机种固有选购项的「同一元件分别安排在左右站点上」再进行优化。不勾选时优化失败。
并且，对长尺寸基板选购项为有效的 RX-7 系列，在长尺寸基板选购项无效状态下优化制作
的数据（生产程序）不能进行生产。
有关 RX-7 系列 基板尺寸超过 X=350mm 的基板
RX-7 系列对基板尺寸超过 X=350mm 的基板进行优化时，请勾选机种固有选购项的「同一元件
分别安排在左右站点上」再进行优化。不勾选时优化失败。
含 JM 系列时进行优化的注意点
有关球形供料器的优化
实施球形供料器的配置优化时，需要事前登录元件数据库对象的球形供料器元件。
登录后，请在作业车间设置的「设备设置 – INS 散装供料器」中，实施 INI 文件的导入作
业。
在 JM-10 系列优化 BWL-6 供料器时
要优化球形供料器 BWL-6，除上述优化球形供料器的注意点之外，事先还要在作业车间设置
中将球形台架设为有效，并对 INS 散装供料器设置制造编号。
JaNets 使用说明书 7 编辑程序
7-175
7-7-5 执行优化处理
※ 仅当生产程序完成时才能执行。未完成时则不能执行。
※ 执行优化处理时会进行数据一致性检查。
生产程序在激活的生产线里不能生产时，会在编辑程序或作业优化的执行状态预览里显示错误。
7-7-5-1 确认优化选项对话框
在勾选了优化对话框中的「显示优化选项确认对话框」的状态下，点击「执行」开始优化处理前，
会显示优化各选项设置状况的对话框。

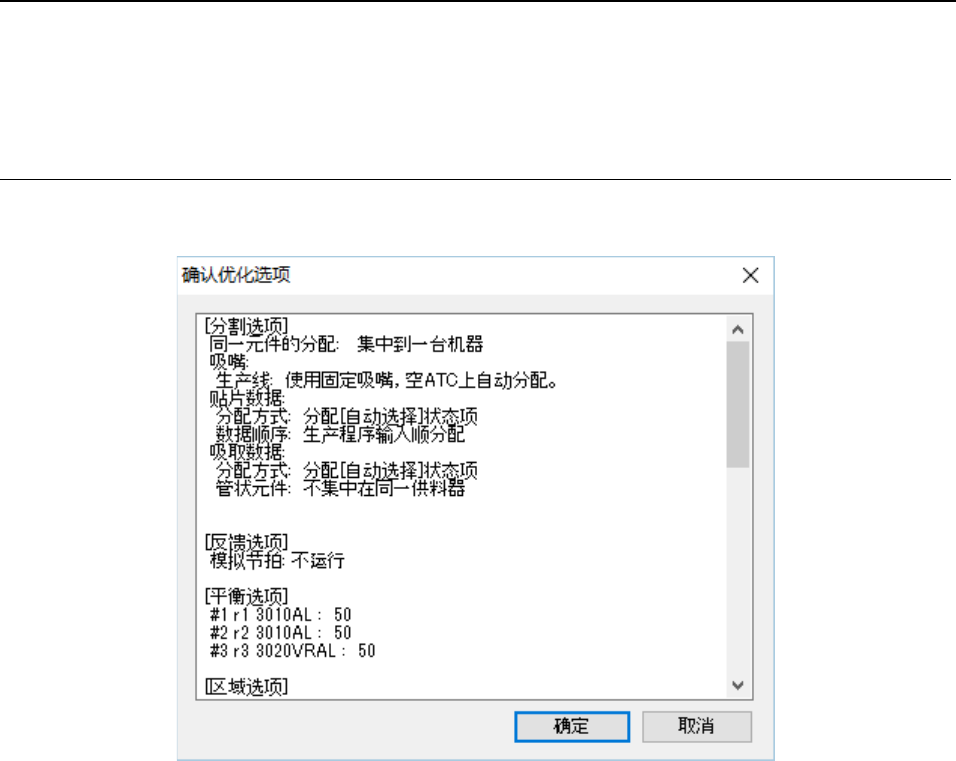

图 7-237 确认优化选项对话框
「显示优化选项确认对话框」选项设置与「作为默认值使用」和「恢复默认值（标准）」无关，
会以应用程序为单位，保存退出应用程序时的设置。
