JaNets 使用说明书 13 程序下载
13-66

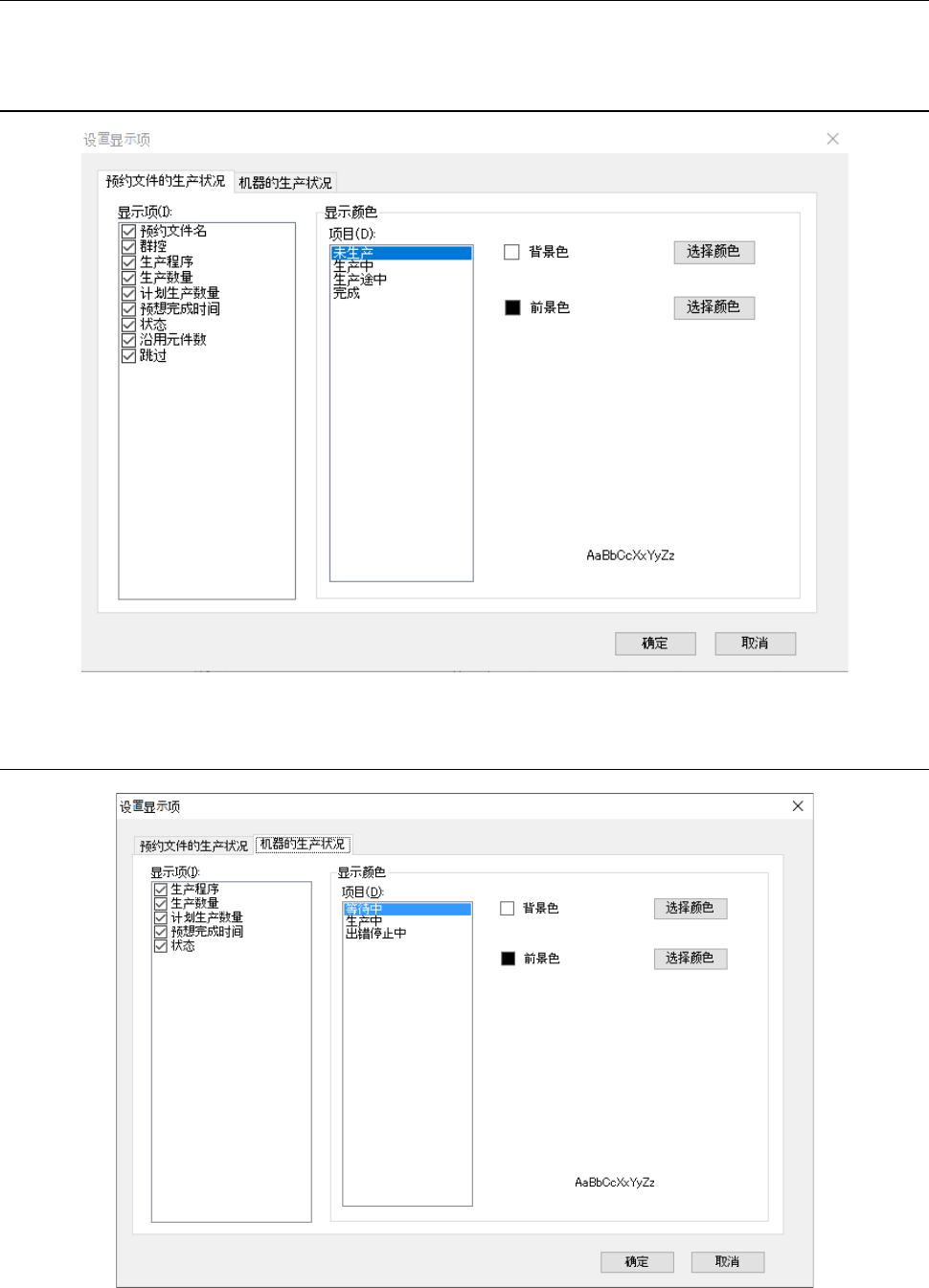

13-15 显示项目设置
点击「工具」‐「显示项目设置」，对以下各种数据显示的显示项目及显示颜色进行设置。
13-15-1 预约文件的生产状况
图 13-85 预约文件的生产状况
13-15-2 机器的生产状况
图 13-86 机器的生产状况
JaNets 使用说明书 13 程序下载
13-67
13-16 生产管理信息的文件输出
在环境设定的 13-14-2-5 设置生产管理信息的输出设定中，生产管理信息文件输出功能设定为有效
时，生产线上的机器生产管理信息会被输出到 CSV 文件里。
13-16-1 CSV 文件输出格式
CSV 文件中有识别代码。识别代码有 1～22，内容如下。
表 13-16-1 CSV 格式文件的识别代码项目
识别代码
内容
0
程序信息・生产履历信息
※ 程序信息仅当 13-14-2-5 设置生产管理信息的输出中「程序信息的输出」设置为「是」时进行
输出。
※生产履历信息仅在 13-14-2-5 设置生产管理信息的输出中「程序信息的输出」「 生产履历的输出
」
设置为「是」时进行输出。
1
生产管理信息（
RS-1
系列
/RX-6
系列单传送机器
/FX-3
系列
/KE-3000
系列
/
KE-2050/60/70/80
系列
/JM-10/JM-20/JM-100
）
2
Head
信息（
RS-1
系列
/RX-6
系列
/ FX-3
系列
/ KE-3000
系列）
3
送料器信息（
RS-1
系列
/RX-6
系列
/ FX-3
系列
/ KE-3000
系列
/ KE-2050/ 60/ 70/ 80
系列）
4
托盘
/MTS
信息（
RS-1
系列
/RX-6
系列
/ FX-3
系列
/ KE-3000
系列
/ KE-2050/ 60/ 70/ 80
系列）
5
各站点信息（
RX-7
系列）
6
各通道信息（
RX-7
系列）
7
供应位置信息（
RX-7
系列）
8
Head
信息（
RX-7
系列）
9
吸嘴信息（
RX-7
系列）
10
生产管理信息（
RX-6
双传送机器
)
11
点胶机生产管理信息（
KD-2077
）
12
点胶机贴片头信息（
KD-2077
）
13
送料器信息（
JM-10
）
14
托盘
/MTS
信息（
JM-10
）
15
Head
信息（
JM-20/JM-100
）
16
送料器信息（
JM-20/JM-100
）
17
托盘
/MTS
信息（
JM-20/JM-100
）
18
生产管理信息（
RV-1/2/2-3D
）
19
生产管理信息（
RP-1/
通用打印机）
21
检查信息（
RV-1/2/2-3D
）
22
打印信息（
RP-1/
通用打印机）
JaNets 使用说明书 13 程序下载
13-68
各识别代码中输出的内容如下所示。
表 13-16-2 程序信息・生产履历信息
识别代码
标签（标题）
内容
生产管理信息
0
ReservationFileName*1
预约文件名
・预约文件生产时
预约文件名
・程序生产时
pd_<程序名>.rsv
・预约下一生产程序时
pd_<
最前面的生产程序名
>.rsv
ProductionProgramName*1 现在生产中的程序名
ReservationNo*1 在预约文件内的现在生产中的程序预约编号
与生产状况显示屏的「预约文件」页面所显示的 No.值相同
ProductionNumAtDownloaded*1*2
在完成下载的时间，该程序完成生产的数量。
通过生产强制结束，再次下载已上传的程序时，设定该时间点的生
产完成数量。在未下载的状态下输出时为空。
LastDownloadTime*1*2 最后下载该程序的时间。每次执行下载时进行更新。在未下载状态
下输出时为空。此外，打开其他生产程序或清空生产预定列表时为
空。
ProductionStartTime*1*2 下载生产程序之后，最早在生产条件页面按下开始按钮的时刻。未
按下开始按钮状态下输出时为空。
在按下生产开始后中断生产，即使重新开始也不更新本时间。但是，
在此状态下强制结束生产，以及在个别机器上传生产程序，然后重
新下载后按下开始按钮时更新此时间。
ProductionCompleteTime*1*2
生产结束数量到达预定数量的时间。在生产结束数量未到达预定数
量状态下输出时为空。
即使通过生产的强制结束功能或者机器个别上传功能，在生产结束
状态上传时仍然为空。
LastUploadTime*1*2
最后上传该程序的时间。每次执行上传时进行更新。在未上传状态
下输出时为空。此外，打开其他生产程序，以及清空生产预定列表
时为空。
UploadReason*1*2
触发上传的原因。在未上传的状态下输出时为空。此外根据触发的
情况输出以下形式的内容。
ProductionComplete
生产数量到达预定数量（生产结束）
ForceEndFinished
生产强制结束功能或者机器个别上传，在生产结束状态下上传
ForceEndInterrupted
通过生产强制结束功能，在生产中途的状态下上传
*1 仅 13-14-2-5 生产管理信息输出设置中的「程序信息的输出」设置为「是」时进行输出。
*2 仅 13-14-2-5 生产管理信息输出设置中的「程序信息的输出」和「生产履历的输出」设置为「是」时进行输出。
