JaNets 使用说明书 16 程序管理器
16-19

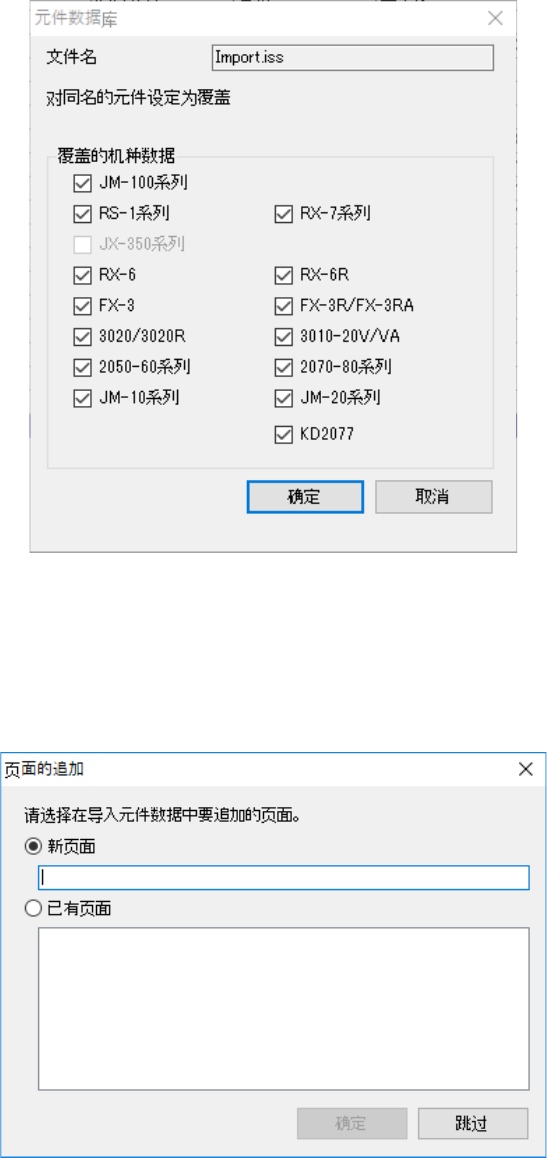

环境设置为「导入时确认覆盖」时，显示以下画面。
图 16-5-3 导入时确认覆盖的画面
覆盖所勾选机种的机种固有数据。
取消勾选机种的数据保持数据库登录的内容。
导入时显示以下画面，可以对导入的元件数据追加页面。
图 16-5-4 导入时追加页面的画面
JaNets 使用说明书 16 程序管理器
16-20

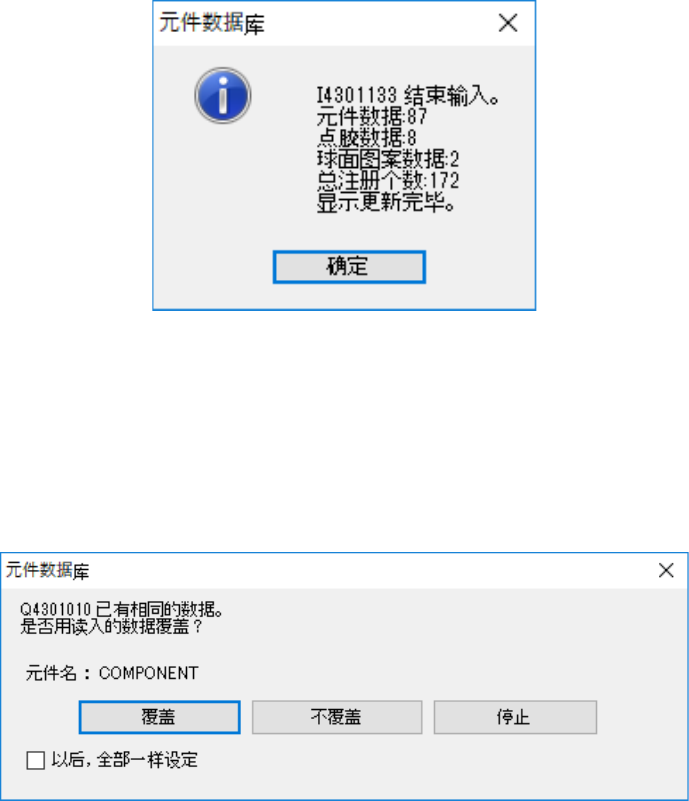

导入结束时显示以下画面。
图 16-5-5 总注册个数确认画面
※ 注册完成后会显示导入的元件数据、点胶数据、球图案的个数、数据库的总注册个数，更新元件
列表画面显示。
※ 当注册的元件数据与包装不一致，且元件名、元件代码已存在的关联数据要执行覆盖时，会显示
信息，要求确认是否覆盖包装以外的数据。
图 16-5-6 确认覆盖对话框
[覆盖] ： 对指定元件，除包装以外的元件数据进行覆盖。
[不覆盖] ： 对指定元件的包装以外的元件数据不进行覆盖。
[停止] ： 停止外部数据的导入处理。不进行新建注册、覆盖处理等所有处理。
[以后，全部一样设定] ： 勾选后按下「覆盖」按钮时，若所指定的元件以后要更新的元件数据
已被关联，则对除包装信息以外的全部元件数据信息，进行覆盖注册。
勾选后按下「不覆盖」按钮，则不对（指定的元件）以后的所有重复
元件进行覆盖。仅对新建元件进行注册。
在上述操作中，若有的元件选择了「不覆盖」时，将显示如下信息。
JaNets 使用说明书 16 程序管理器
16-21
16-5-2 导入非栅格阵列元件数据文件
在 CSV 文件里定义 Intel 芯片组、CPU 用插座等球配置，通过导入将 NonGridArray（非栅格）元件
数据作为通用图像元件（扩展阵列数据）注册到元件数据库里。
非栅格元件文件（扩展名：CSV）的格式如下。
第 1 行 ： 标题 → NonGridArrayComponentData
第 2 行 ： 用[ ]括起来的组名
第 3 行以后 ： 用逗号区分指定 1 点的球坐标（X、Y 坐标）
第 N 行 ： 用[ ]括起来的组名
第 N+1 行以后 ：用逗号区分指定 1 点的球坐标（X、Y 坐标）
制作 CSV 文件，请注意以下几点。
・ 为了区别数据内容，要在第 1 行定义「NonGridArrayComponentData」的词句文字。
・ 组名限在 32 个字符以内。33 个字符以后会被删除。
・ 最多只能注册 20 个组。
・ 设定坐标，以 mm 为单位。
・ 小数点以下 4 位有效。小数点以下 5 位以后会被删除。
・ 1 个组只能定义 256 个数据。
NonGridArrayComponentData
[DY]
-35.5335,23.61735
-33.8165,23.61735
[DW]
-36.392,23.12205
-34.675,23.12205
：
标题行
1 组的位置信息
1 点的坐标
