16-5-2 导入非栅格阵列元件数据文件
在 CSV 文件里定义 Intel 芯片组、CPU 用插座等球配置，通过导入将 NonGridArray（非栅格）元件
数据作为通用图像元件（扩展阵列数据）注册到元件数据库里。
非栅格元件文件（扩展名：CSV）的格式如下。
第 1 行 ： 标题 → NonGridArrayComponentData
第 2 行 ： 用[ ]括起来的组名
第 3 行以后 ： 用逗号区分指定 1 点的球坐标（X、Y 坐标）
第 N 行 ： 用[ ]括起来的组名
第 N+1 行以后 ：用逗号区分指定 1 点的球坐标（X、Y 坐标）
制作 CSV 文件，请注意以下几点。
・ 为了区别数据内容，要在第 1 行定义「NonGridArrayComponentData」的词句文字。
・ 组名限在 32 个字符以内。33 个字符以后会被删除。
・ 最多只能注册 20 个组。
・ 设定坐标，以 mm 为单位。
・ 小数点以下 4 位有效。小数点以下 5 位以后会被删除。
・ 1 个组只能定义 256 个数据。
NonGridArrayComponentData
[DY]
-35.5335,23.61735
-33.8165,23.61735
[DW]
-36.392,23.12205
-34.675,23.12205
：
标题行
1 组的位置信息
1 点的坐标
JaNets 使用说明书 16 程序管理器
16-22
(1) 打开要导入文件的对话框，在文件种类中选择「Non-grid Array 元件数据文件(*.csv)」，即可选
择非栅格阵列元件数据文件。

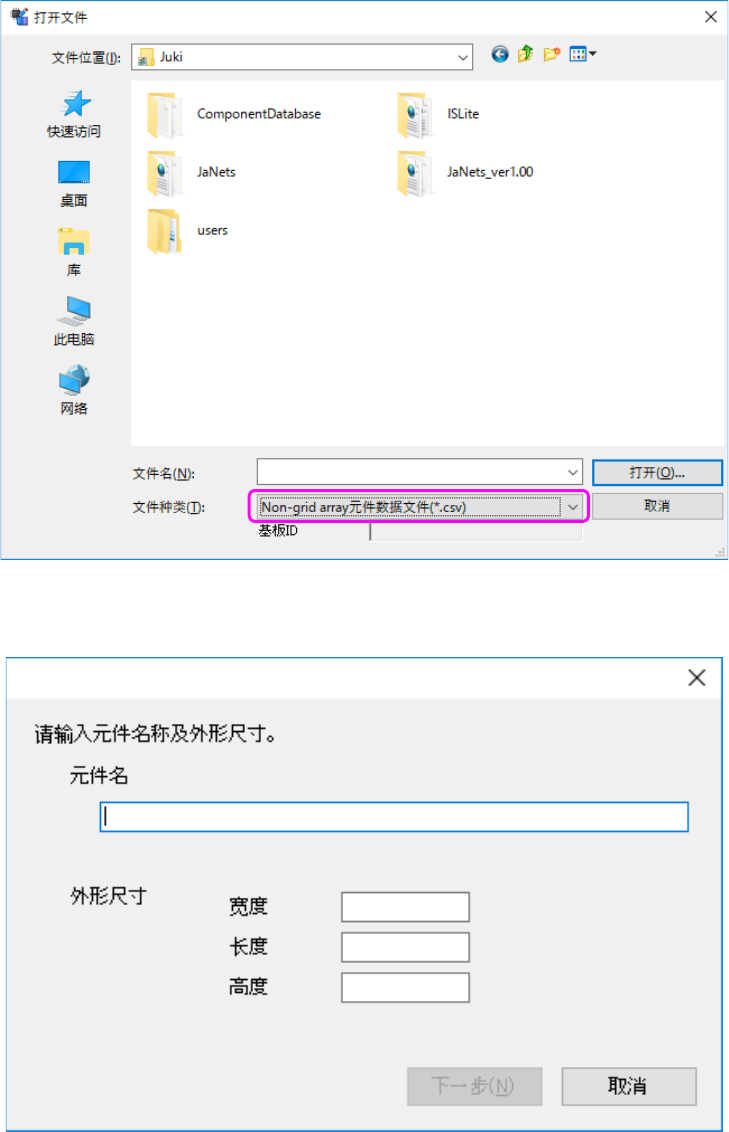

图 16-5-7 取得外部数据文件的选择画面（选择 Non-grid Array 元件数据文件时）
(2) 请输入元件名及外形尺寸。
图 16-5-8 基本信息设置画面
JaNets 使用说明书 16 程序管理器
16-23
(3) 读入 CSV 文件，显示扩展阵列组的一览表。
图 16-5-9 扩展阵列一览画面
显示扩展设定画面
,
完成元件要素数据。
完成元件要素数据的设定，
开始向元件数据库导入。
