16-13 替换
将符合指定条件的元件数据替换为替换项目中设置的数据。
请选择「编辑」‐「替换」。
16-13-1 设置替换条件
在以下画面中设置要替换元件的筛选条件。

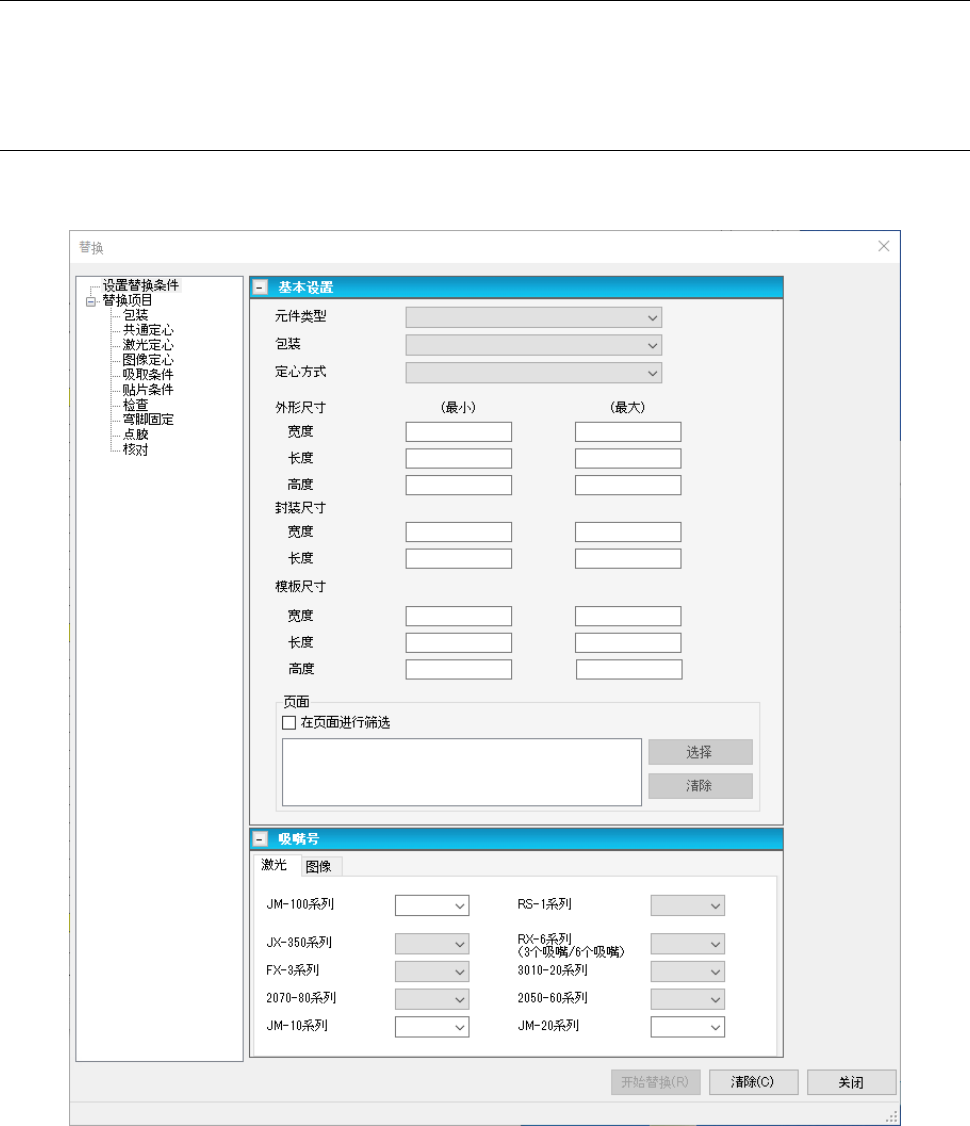

图 16-13-1 替换条件画面
JaNets 使用说明书 16 程序管理器
16-33
项目
内容
元件类型 在下拉框选择替换对象的元件类型。
包装 在下拉框选择替换对象的包装。
定心方式 在下拉框选择替换对象的定心方式。
外形尺寸
宽度
输入替换对象元件尺寸宽度的最小值、最大值。
输入范围为 0.001～180.000。
长度
输入替换对象元件尺寸长度的最小值、最大值。
输入范围为 0.001～180.000。
高度
输入替换对象元件尺寸高度的最小值、最大值。
输入范围为 0.000～999.999。
封装尺寸
横
输入替换对象元件尺寸宽度的最小值、最大值。
输入范围为 0.010～180.000。
纵
输入替换对象元件尺寸长度的最小值、最大值。
输入范围为 0.010～180.000。
模板尺寸 宽度 输入替换对象元件本体宽度的最小值、最大值。
输入范围为 0.01～180.00。
长度 输入替换对象元件本体长度的最小值、最大值。
输入范围为 0.01～180.00。
高度 输入替换对象元件本体高度的最小值、最大值。
输入范围为 0.00～55.00。
页面 在页面进行
筛选
勾选后，将页面列表选择页面的元件作为替换对象。
选择 从页面列表窗口，选择与替换对象元件相关联的页面。
清除 去除页面列表中选择的页面。
开始替换按钮
开始替换处理。
如果未设置替换项目，「替换开始」按钮为无效。
清除按钮 将显示项目全部清除。
关闭按钮 关闭替换画面。
16-13-2 替换项目
设置替换的数据。
有关详细内容，请参照第 7 章 7-6-2-1 元件数据的替换。
JaNets 使用说明书 16 程序管理器
16-34
16-14 变更元件名
点击「编辑」‐「元件名变更」，可将元件名变更为指定的字符串。

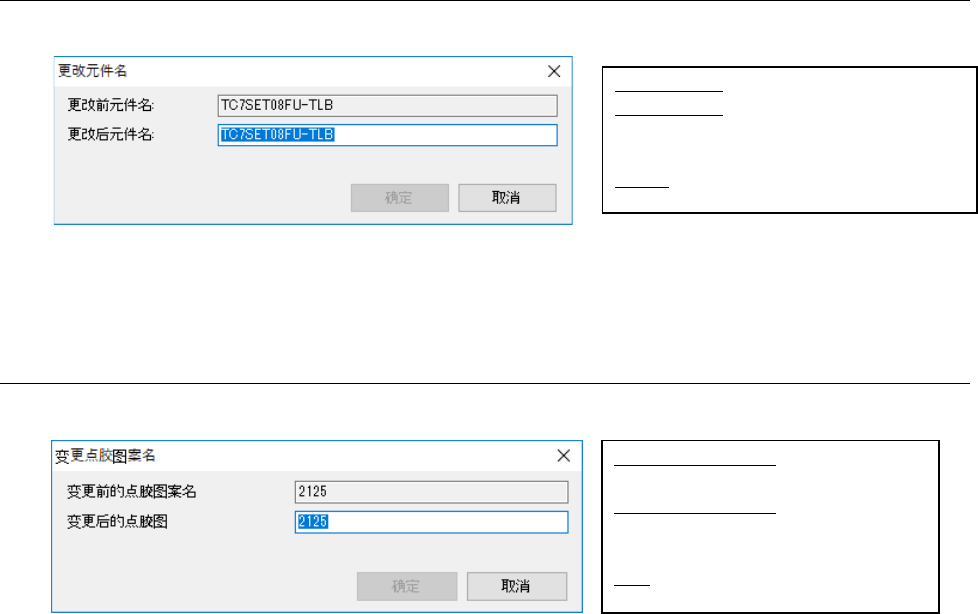

图 16-14-1 更改元件名画面
16-15 变更点胶图案名
点击「编辑」‐「变更点胶图案名」，可将点胶图案名变更为指定的字符串。
图 16-15-1 变更点胶图案名画面
更改前元件名：
显示当前选择的元件名。
更改后元件名： 输入要变更的元件名。最多
可输入 60 个半角英文数字
符号。
确定：执行元件名变更。
变更前的点胶图案名：
显示当前选择的元件名。
变更后的点胶图案名：
输入要变更的元件名。
最多可输入 8 个半角英文数字符号。
确定：执行点胶图案名变更。
