JANETS_使用说明书 - 第712页
JaNets 使用说明书 19 T raceMonit or 19 -5 19 -3-3 警报更新 19 -3-3-1 更新按钮 从车间信息选择 生产线或者 机器， 再选择日期设定 统计 期间 ，按 下 更新按钮 则显示与 检索条件匹配 的 警 报数据。 顺利 执行警报更新 后， 面板的切换 图标 成为有效， 可以切换至错误排名 、 个别 排名、 时间 系列、 错误履 历。 图 19 -3-6 T raceMoni tor 画面（警报 …
JaNets 使用说明书 19 TraceMonitor
19-4
19-3-2 车间信息
19-3-2-1 变更监视生产线的设定时
变更监视生产线的设定时，请重新启动 TraceMonitor。
19-3-2-2 车间信息显示
显示在车间设置中设定的监视生产线。
在车间信息可以选择生产线或者机器。
监视生产线中编入了非对应机器时，机器图标为非选择状态，无法对机器进行选择。
图 19-3-2 车间信息画面
图 19-3-3 车间信息画面（正在选择生产线）
图 19-3-4 车间信息画面（正在选择机器）
图 19-3-5 车间信息画面（显示非对应的机器）
无法选择非对应机器
选择这些按钮可选择生
产线
选择这些按钮可以选择机器
JaNets 使用说明书 19 TraceMonitor
19-5
19-3-3 警报更新
19-3-3-1 更新按钮
从车间信息选择生产线或者机器，再选择日期设定统计期间，按 下 更新按钮则显示与检索条件匹配的警
报数据。
顺利执行警报更新后，面板的切换图标成为有效，可以切换至错误排名、个别排名、时间系列、错误履
历。
图 19-3-6 TraceMonitor 画面（警报更新后的状态）
当统计期间的检索开始日期时间超过检索结束的日期时间时，显示以下提示信息。
图 19-3-7 超过日期的警示信息
未选择生产线或者机器时，显示以下提示信息。
图 19-3-8 未选择生产线、机器的警示信息
按下更新按钮，将对所选择生产线、
机器的统计期间内的数据进行检索，
显示符合的数据
可以切换至以下
各面板：
错误排名
个别排名
时间系列
错误履历
JaNets 使用说明书 19 TraceMonitor
19-6

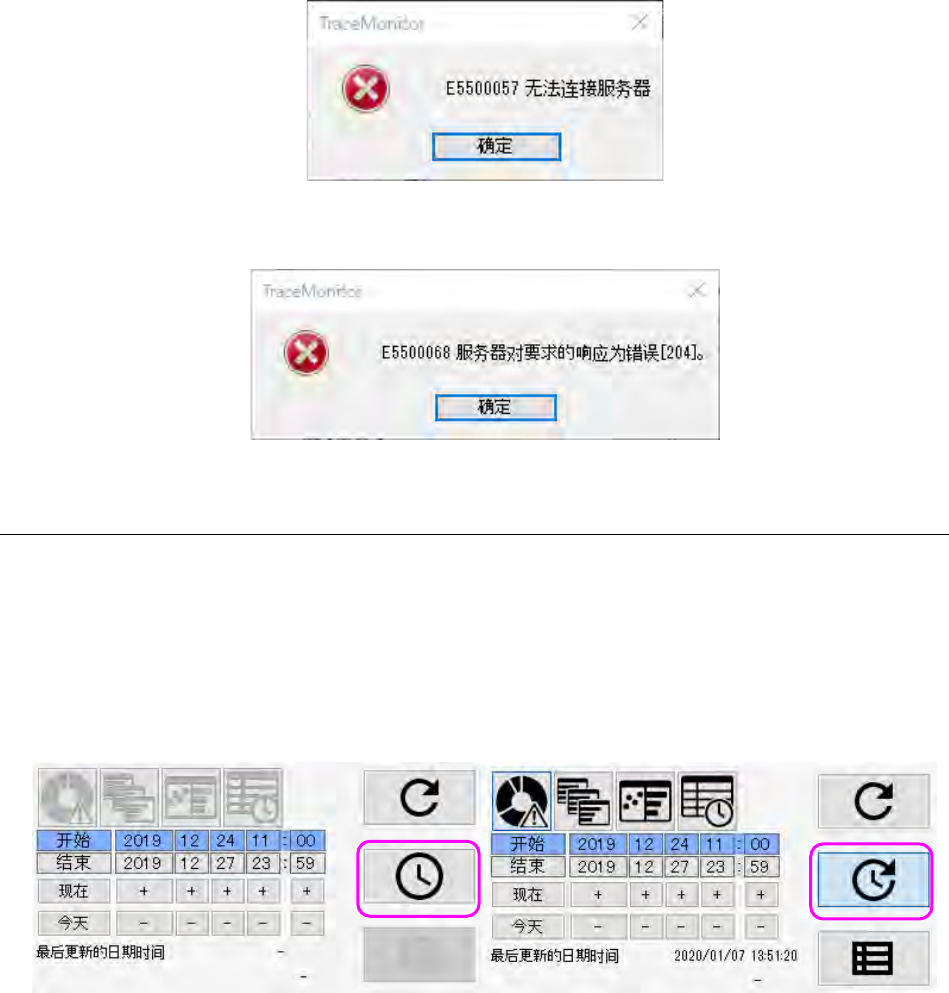

未能连接服务器时，显示以下提示信息。
图 19-3-9 服务器连接错误提示信息
服务器一侧发生错误时，显示以下提示信息。
图 19-3-10 服务器要求错误提示信息
19-3-3-2 自动更新
自动更新是按照检索期间的设定条件，以 任意间隔反复进行检索的功能。在自动更新设为 ON 的状态下
按下「警报更新」按钮，或者按下「警报更新」按钮后将自动更新设为 ON 时，将开始自动更新(一次
都未检索的状态下将自动更新变更为 ON 时，不开始自动更新)。
更新时，画面左上方检索日期时间的输入栏也将自动更新。并且，当锁定条件设定为生产程序名时，将
延续该条件进行更新。
更新时如果无法连接服务器，或 者 服务器一侧发生错误时，不执行之后的自动更 新 。再 次将自动更新设
为 ON，将重新开始自动更新。在用户按下「警报更新按钮」时，将解除自动更新。
图 19-3-11 自动更新按钮(OFF/ON)
