JaNets 使用说明书 19 TraceMonitor
19-17
19-3-5-8 序号错误排名信息
在序号排名中，显示错误排名中所选择错误代码的各供料器序号的汇总错误排名。
错误排名中未选择错误代码时，显示全部错误代码的供料器序号排名。
对没有序号的供料器不进行统计。

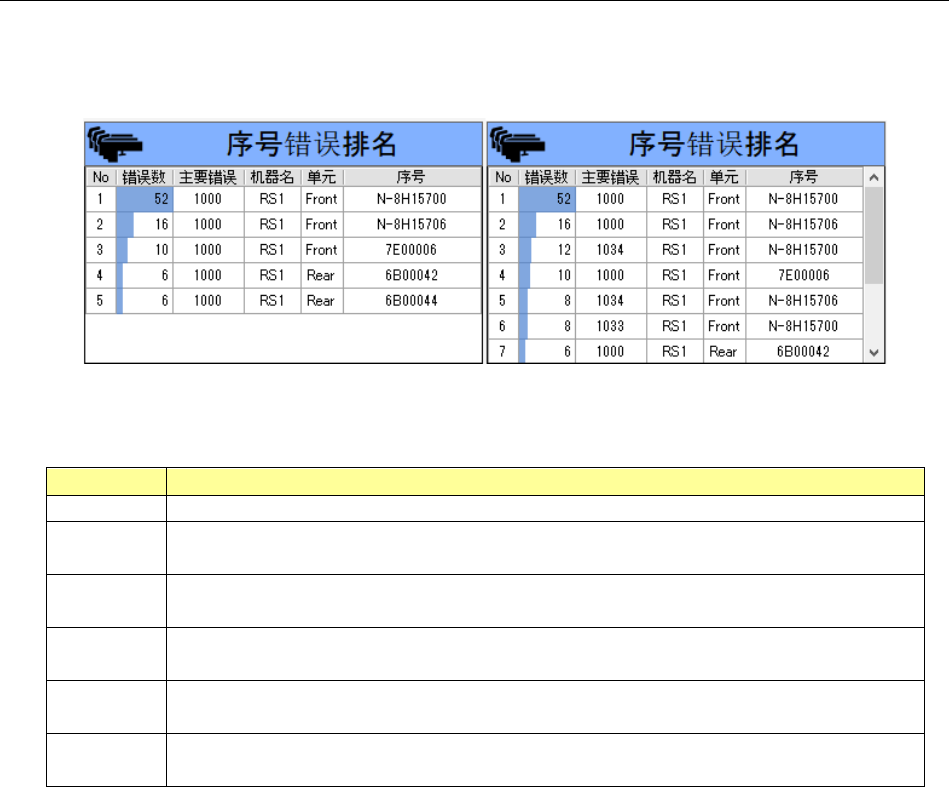

图 19-3-28 序号错误排名信息（左：选择错误代码时 右：未选择错误代码时）
表 19-3-9 序号错误排名信息项目
项目
内容
No
显示序号
错误数
对所选择的错误代码，显示各供料器序号的错误计数
未选择时，显示全部错误代码的各供料器序号的错误计数
主要错误
对所选择的错误代码，显示主要错误
未选择时，显示全部错误代码
机器名
对所选择的错误代码，显示发生错误的机器名
未选择时，显示全部错误代码的发生错误机器名
单元
对所选择的错误代码，显示发生错误的机器单元
未选择时，显示全部错误代码的发生错误机器单元
序号
对所选择的错误代码，显示发生错误的供料器序号
未选择时，显示全部错误代码的发生错误供料器序号
JaNets 使用说明书 19 TraceMonitor
19-18
19-3-6 时间序列画面
在切换面板选择时间序列面板后予以显示。

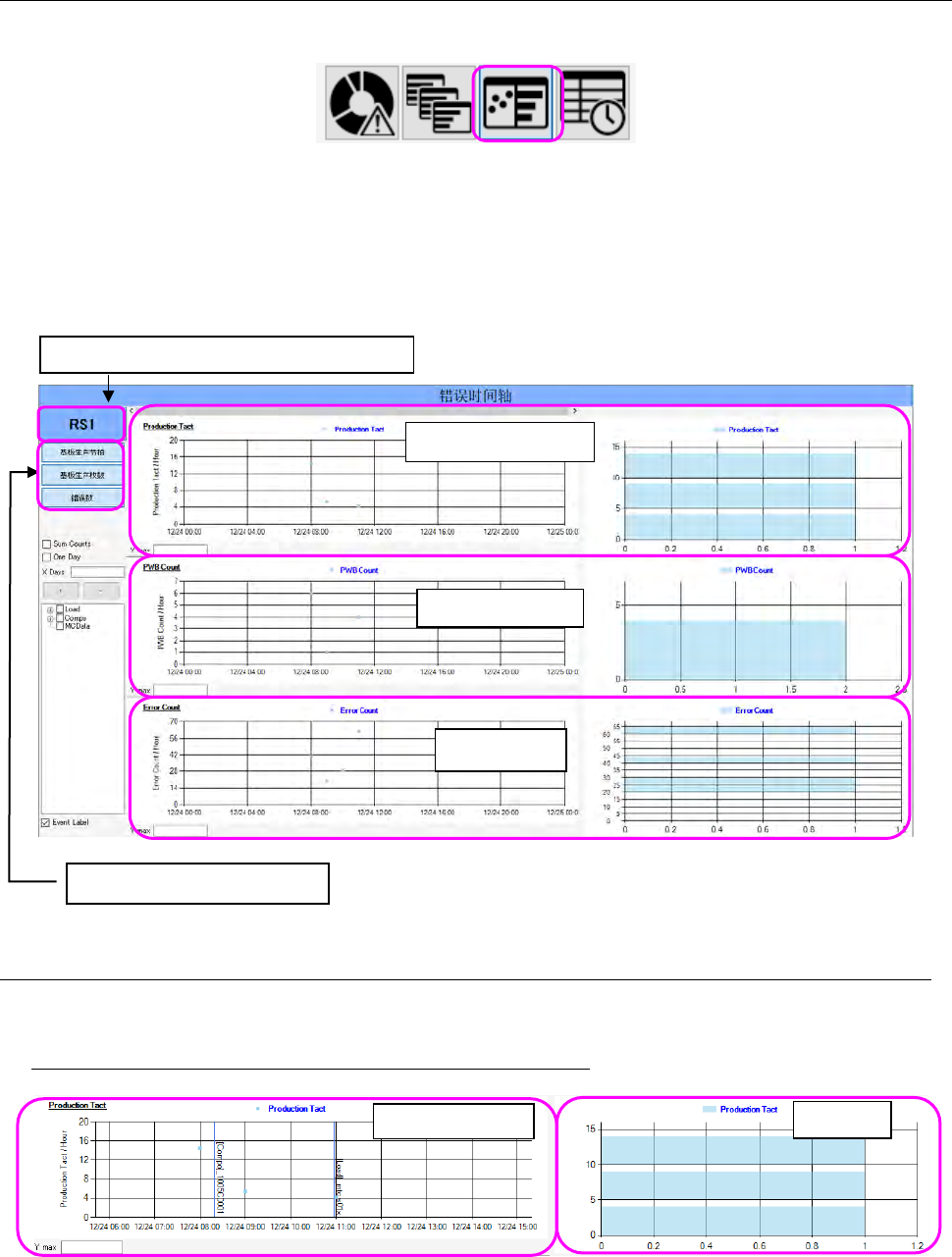

图 19-3-29 切换面板
在时间序列画面中，显示车间信息功能中所选择的机器或者生产线的基板生产节拍、基 板 生 产枚数、错
误数的图表和直方图。
在活动显示中，对发生活动的日期时间，在图上划纵线显示活动内容。
图 19-3-30 时间序列画面
19-3-6-1 基板生产节拍信息
对于基板生产节拍，是将各机器每小时的生产节拍平均值显示在图中。
将图中所显示期间的数据制成直方图后，显示在图的右侧。
在车间信息中选择了生产线时，基板生产节拍中不显示数值。
图 19-3-31 基板生产节拍信息
可以切换各图表的显示
/
非显示
基板生产节拍图
直方图
错误数信息
基板生产枚数信息
基板生产节拍信息
显示正选中的生产线名或者机器名
JaNets 使用说明书 19 TraceMonitor
19-19
19-3-6-2 基板生产枚数信息
对于基板生产枚数，是将各机器各小时生产的基板枚数的合计值显示在图中。
将显示期间内的数据制成直方图后，显示在图的右侧。
选择了生产线时，将生产线最后一台机器各小时的基板枚数的合计值显示在图中。
图 19-3-32 基板生产枚数信息
19-3-6-3 错误数信息
对于错误数的显示，是将机器各小时发生错误的计数合计值显示在图中。
将显示期间内的数据制成直方图后，显示在图的右侧。
选择了生产线时，将各机器各小时发生错误计数的合计值显示在图中。
图 19-3-33 错误数信息
19-3-6-4 活动显示
在活动显示中，对发生活动的日期时间，在图上划蓝色纵线显示活动内容。
图 19-3-34 活动显示
所显示的活动，有生产程序的变更、元件示教或编辑、机器数据的编辑 3 个。
各活动的显示内容，如下表所示。
表 19-3-10 发生活动表
活动
活动显示内容
生产程序的变更
[Load]_
生产程序名
元件示教或者编辑
[Compo]_
元件名
机器数据的编辑
[MCData]
基板生产枚数图
直方图
错误数图
直方图
Load
活动显示
