JaNets 使用说明书 19 TraceMonitor
19-19

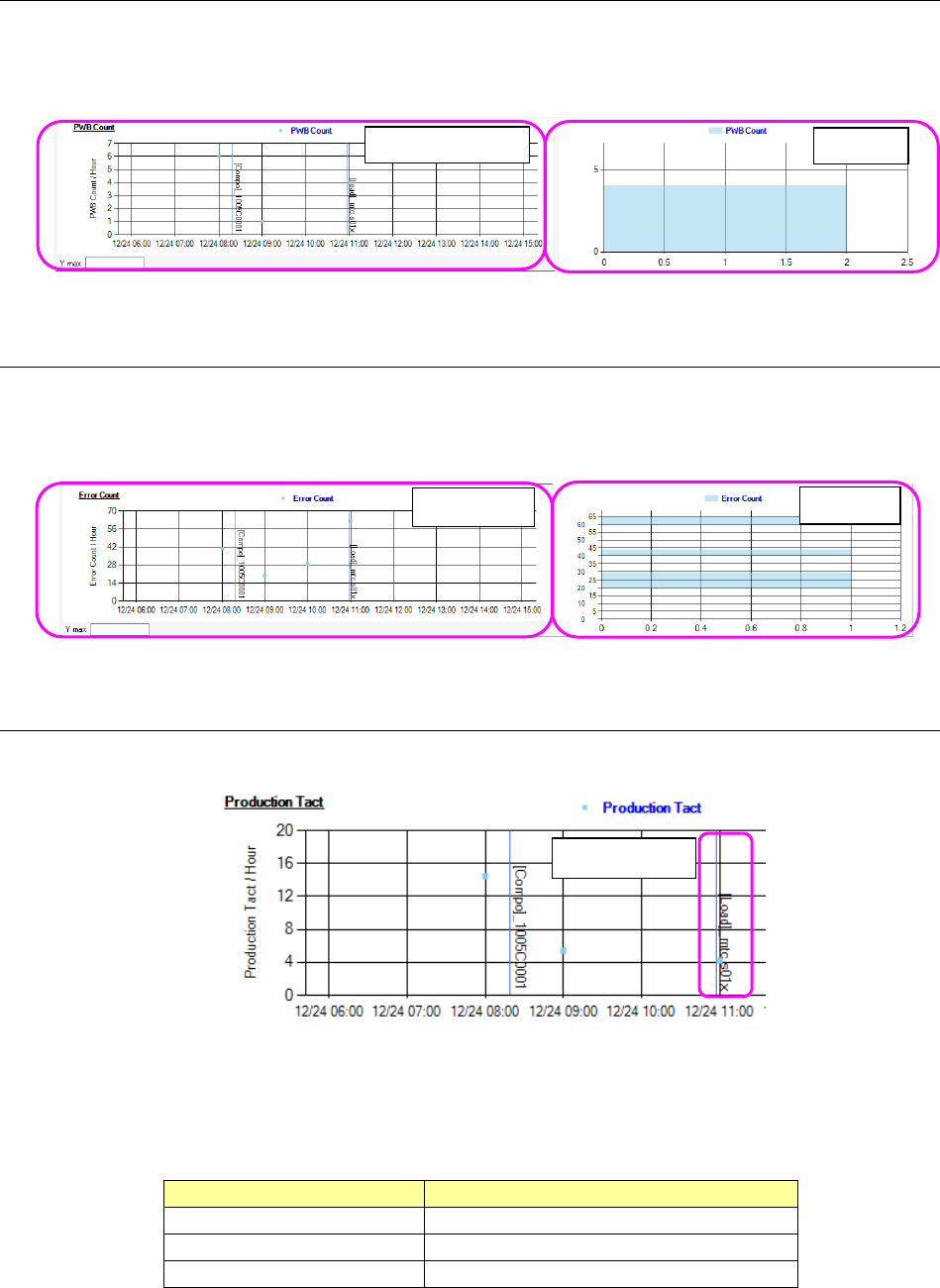

19-3-6-2 基板生产枚数信息
对于基板生产枚数，是将各机器各小时生产的基板枚数的合计值显示在图中。
将显示期间内的数据制成直方图后，显示在图的右侧。
选择了生产线时，将生产线最后一台机器各小时的基板枚数的合计值显示在图中。
图 19-3-32 基板生产枚数信息
19-3-6-3 错误数信息
对于错误数的显示，是将机器各小时发生错误的计数合计值显示在图中。
将显示期间内的数据制成直方图后，显示在图的右侧。
选择了生产线时，将各机器各小时发生错误计数的合计值显示在图中。
图 19-3-33 错误数信息
19-3-6-4 活动显示
在活动显示中，对发生活动的日期时间，在图上划蓝色纵线显示活动内容。
图 19-3-34 活动显示
所显示的活动，有生产程序的变更、元件示教或编辑、机器数据的编辑 3 个。
各活动的显示内容，如下表所示。
表 19-3-10 发生活动表
活动
活动显示内容
生产程序的变更
[Load]_
生产程序名
元件示教或者编辑
[Compo]_
元件名
机器数据的编辑
[MCData]
基板生产枚数图
直方图
错误数图
直方图
Load
活动显示
JaNets 使用说明书 19 TraceMonitor
19-20

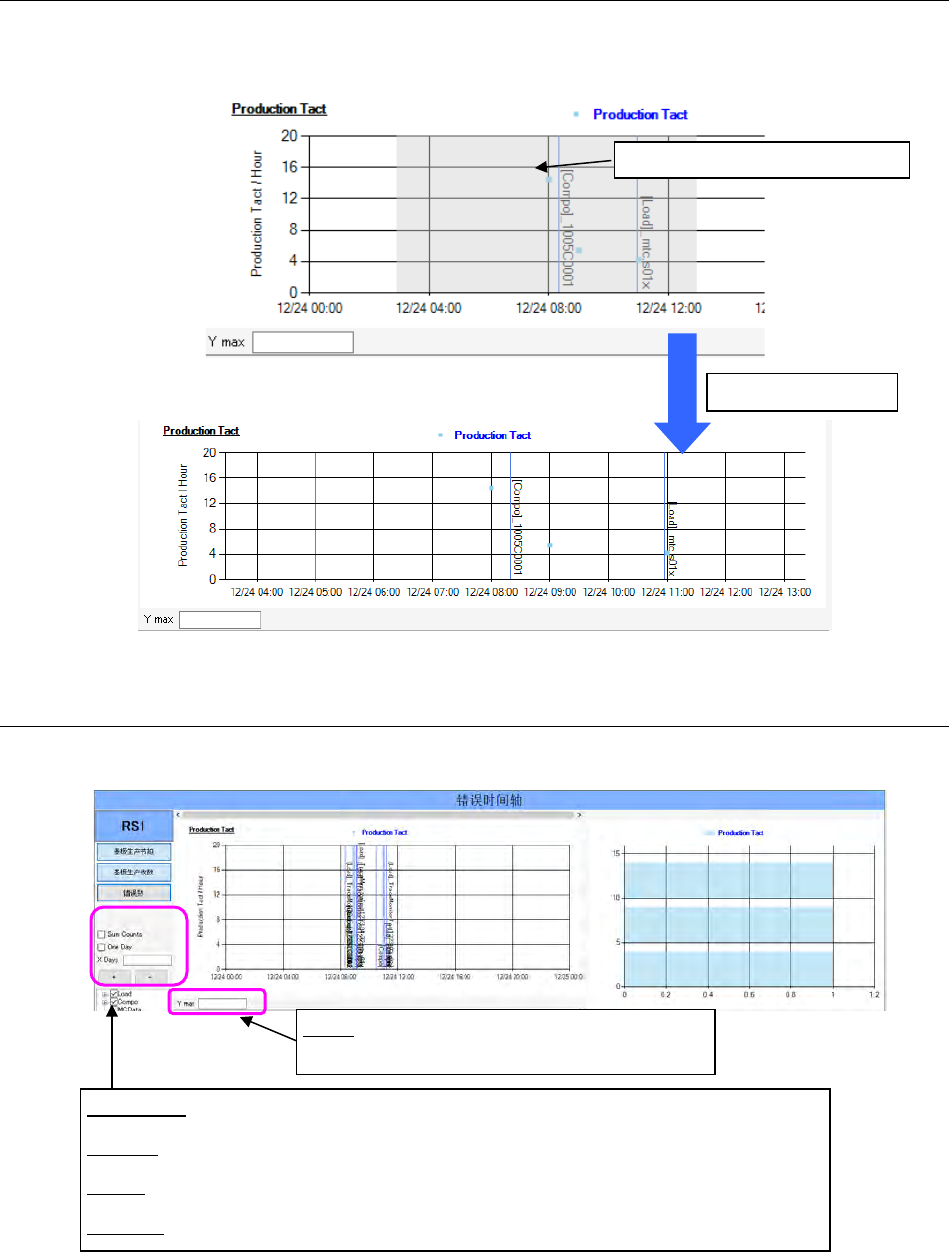

19-3-6-5 选择显示期间的范围
在图中，按着鼠标的左键拖动可以选择显示期间的范围。
可选择的显示期间最低范围，为 1 小时。
仅在未勾选 One Day 时，在图上按下鼠标的右键可以使显示期间返回初始状态。
图 19-3-35 正在选择显示期间的范围
图 19-3-36 选择显示期间的范围之后
19-3-6-6 显示选项
通过画面左侧的 Sum Counts、One Day、X Days，以及各图下方的 Y max 可以变更图的显示。
图 19-3-37 时间序列数据显示选项
被选中的范围，显示为浅灰色
Sum Counts
：
图中的值变为显示累计值
One Day： 显示期间设定为以 1 天为单位，勾选时不能操作 X Days 及
＋
/
－按钮
X Days： 显示期间以输入日为单位进行设定，最低显示期间为 0.042(1 小时)
＋
/
－按钮
： 显示期间的放大缩小按钮，按下＋按钮放大，按下－按钮缩小
选择显示期间的范围
Y max
：设定时间图与直方图的
Y
轴最大显示值
可以在各图进行设定
JaNets 使用说明书 19 TraceMonitor
19-21

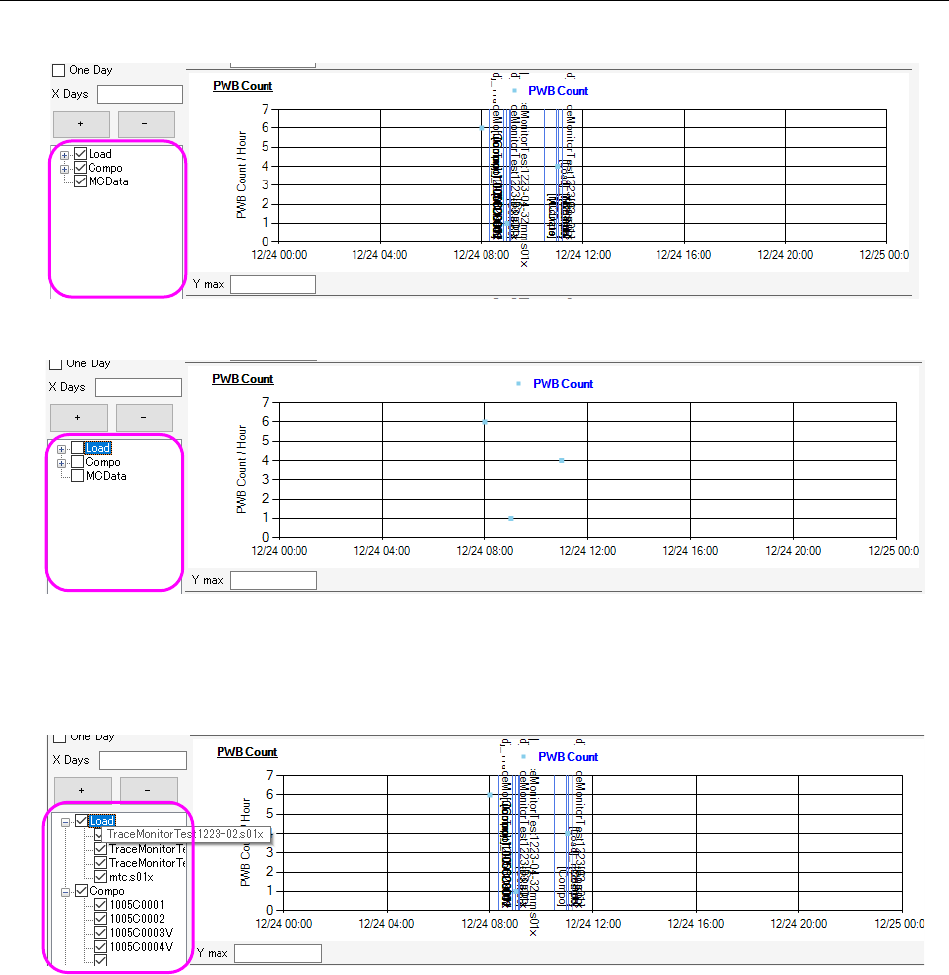

19-3-6-7 活动筛选
在活动数据中，有[Load]、[Compo]、[MCData]3 种。通过勾选框可以切换各自的显示/不显示。
图 19-3-38 活动筛选用勾选框(显示)
图 19-3-39 活动筛选用勾选框(不显示)
并且，[Load]活动与[Compo]活动可以通过各附带参数（生产程序名/元件名）进行筛选，[MCdata]没有
参数，所以只能进行显示/不显示的切换。
图 19-3-40 通过各活动参数进行筛选
