3D SPI 操作手册 思泰克光电科技有限公司
Page 31 Copyright by Sinic-Tek Vision Technology Co., Ltd.

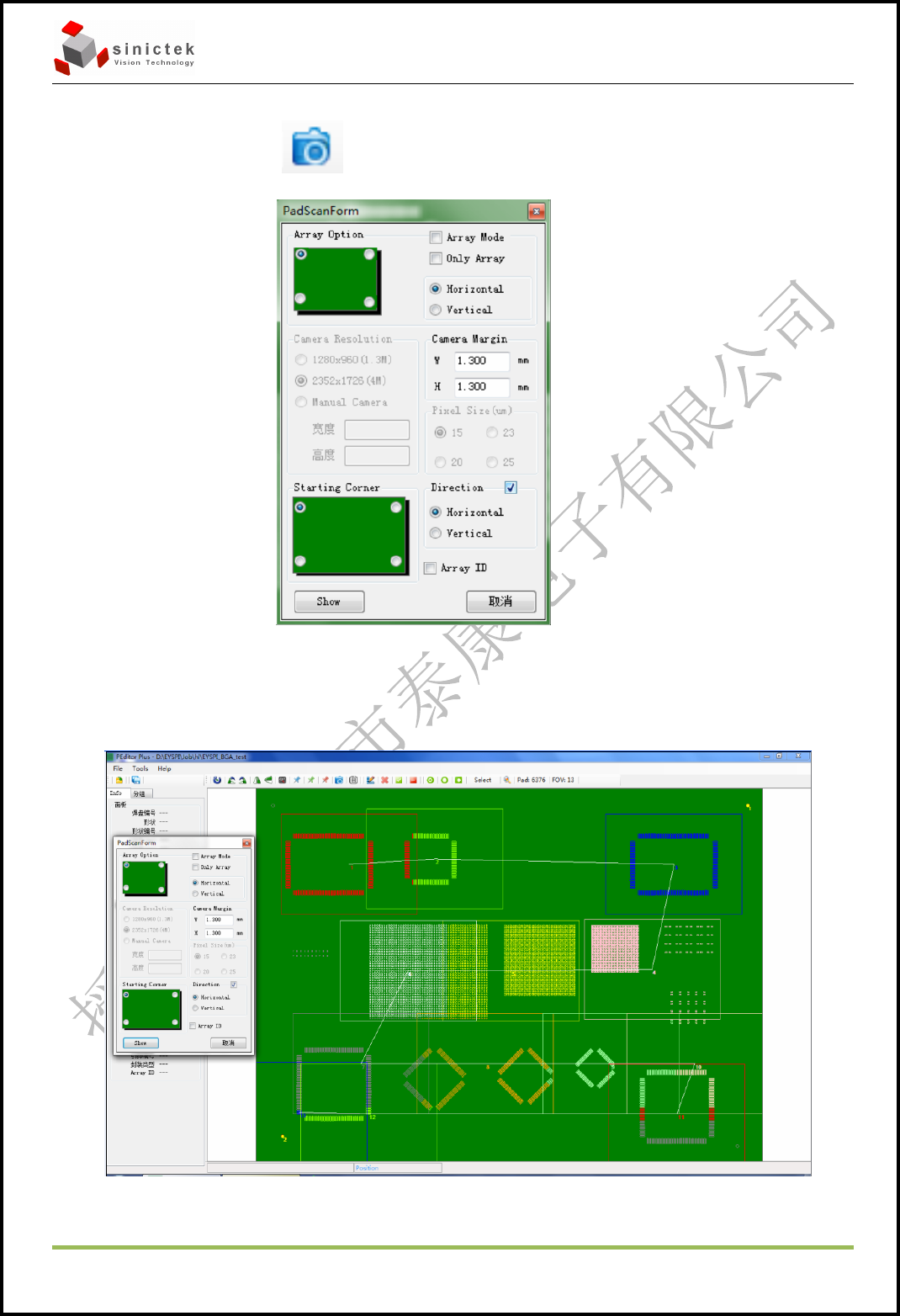

5.2.7 路径优化
5.2.7.1 点击 弹出窗口如图：
可以选择是否采用 Direction 方式进行优化，采用 Direction 方式可以选择 Horizonta
水平方向优化或 Vertical 垂直方向优化。
例：Direction 方式水平方向优化示意图如下：
点击 SHOW 按钮程序自动优化当前检测路径，点击保存，则程序参数设置结束。
3D SPI 操作手册 思泰克光电科技有限公司
Page 32 Copyright by Sinic-Tek Vision Technology Co., Ltd.
六．过程控制软件 SPC
6.1 SPC 的描述：SCP 是对检测后得到焊盘的数据进行分析和查看。
6.2 打开软件，界面如下图：
6.3 选择检测的结束或开始日期，打开指定的测试数据。
然后点击VIEW可以看到上图的界面。
6.4 在上图界面中，选中两组或两组以上数据，鼠标右击，选择 Group1，点击 可
以查看 ，例图如下：
从上图中可以查看Cpk，可以设置上下限进行查看Cpk；Area、Volume、Height、
ShiftX和ShiftY。
3D SPI 操作手册 思泰克光电科技有限公司
Page 33 Copyright by Sinic-Tek Vision Technology Co., Ltd.
6.5 在上图界面中，选中两行或两行以上，鼠标右击，选择Group1，点击 可
以查看一些信息，和对应的图形如下图：
可以选择面积、高度、体积和XY偏差对应不同的颜色，表示不同的结果。
6.6 当用鼠标点击焊盘时，会弹出一个截面图如
