3.5.6.8 MultiStar piiratud rotatsiooniga laiendatud Pick&Place-režiimis
Selles režiimis on MultiStar võimeline laduma kogu komponendisortimenti alates 03015 kuni
50 x 40 mm. Suured komponendid haaratakse viimastena, tsentreeritakse optiliselt ja paigalda-
takse esimeste komponentidena.
3
Jn 3.5 - 9 MultiStar - segarežiim
K_BE Väike komponent (vt tabel 3.5 - 1 lk 116)
M_BE_2 Keskmise suurusega komponent, tüüp 2 (vt tabel 3.5 - 1
lk 116)
G_BE Suur komponent (vt tabel 3.5 - 1
lk 116)
Tüüp 30 Komponendikaamera, tüüp 30
Tüüp 33 Statsionaarne komponendikaamera, tüüp 33
1 ... 8 Võetud komponentide järjekord
3
CPP-tööpea naabruses asuvad segmendid ei saa tüüp M_BE_2 ja G_BE komponente haarata,
kui nende komponentide diagonaalid on pikemad kui 39,8 mm.
Tüüp 30
K_BE
G_BE
Tüüp 33
M_BE_2
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.5 Ladumispea
121
3.5.6.9 Tehnilised andmed SIPLACE MultiStar (CPP)
3

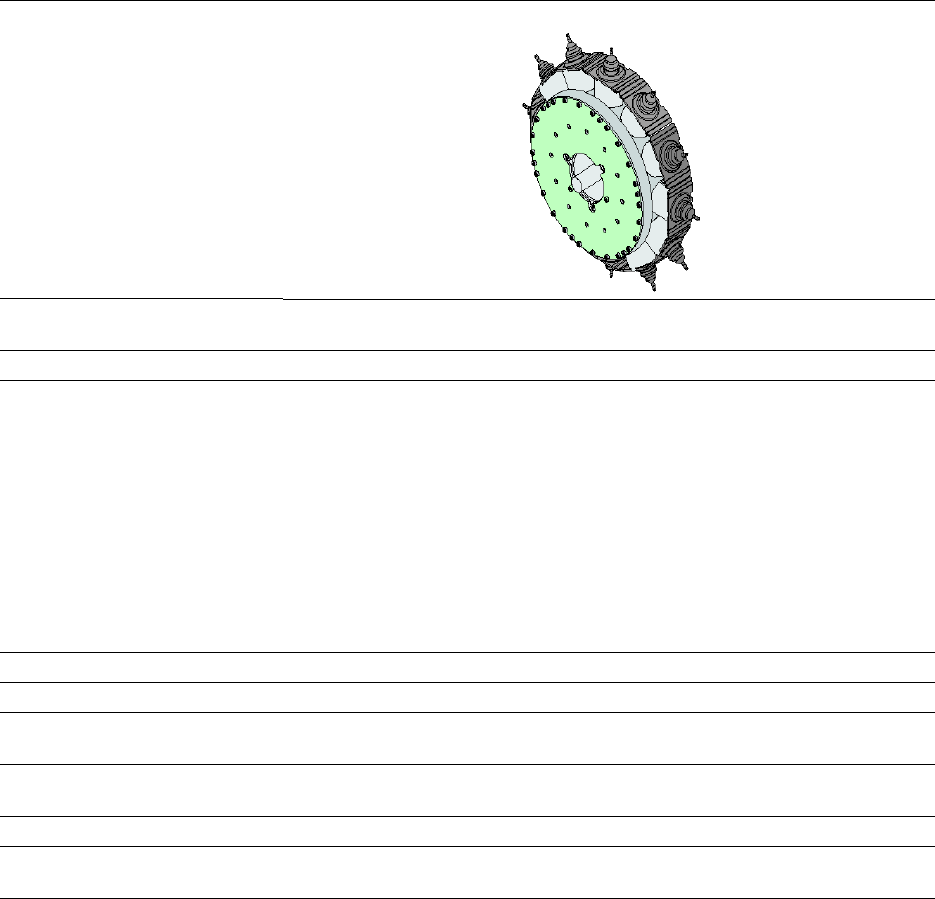

SIPLACE MultiStar (CPP)
komponendikaameraga, tüüp 30 Komponendikaameraga, tüüp 33
(statsionaarne kaamera)
Komponendisortiment
*a
01005 kuni 27 mm x 27 mm 0402 kuni 50 mm x 40 mm
*b
Komponentide omadused
Max kõrgus
*c
Max kõrgus
*d
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
6,0 mm
8,5 mm
0,25 mm
0,10 mm
*e
/ 0,2 mm
*f
0,25 mm
e
/ 0,35 mm
f
0,14 mm
e
/ 0,20 mm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
Programmeeritav paigaldusjõud 1,0 - 10 N 1,0 - 10 N
Imiotsakute tüübid 20xx, 28xx 20xx, 28xx
X/Y-suunaline täpsus
*g
± 41 µm/3
± 55 µm/4
± 34 µm/3
± 45 µm/4
Nurktäpsus ± 0,20° / 3
*h
, ± 0,38° / 3
*i
± 0,25° / 4
h
, ± 0,50° / 4
i
± 0,14° / 3
± 0.18° / 4
Valgustustase 5 6
Valgustustaseme võimalikud sea-
ded
256
5
256
6
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, klien-
dispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
*)b Mitme mõõtmise korral on võimalik diagonaal 69 mm (nt 64 mm x 10 mm).
*)c CPP-tööpea: madalas paigalduspositsioonis (statsionaarne komponendikaamera pole võimalik).
*)d CPP-tööpea: kõrges paigalduspositsioonis
*)e komponentidele < 18 x 18 mm
*)f Komponentidele ≥ 18x18 mm
*)g SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on määratud
kindlaks SIPLACE teenindus- ja tarnetingimustes.
*)h Komponendi mõõtmed 6 x 6 mm ja 27 x 27 mm vahel.
*)i Komponendi mõõtmed väiksemad kui 6 x 6 mm.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.5 Ladumispea Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
122
3.5.7 SIPLACE TwinStar kõrgtäpseks IC-ladumiseks
3
Jn 3.5 - 10 SIPLACE TwinStar kõrgtäpseks IC-ladumiseks
3
(1) Pick&Place-moodul 1 (P&P1) - TwinStar sisaldab 2 Pick&Place-moodulit
(2) Pick&Place-moodul 2 (P&P2)
(3) DP-telg
(4) Z-telje ajam
(5) Z-telje samm- nihkemõõtesüsteem
