3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.5 Ladumispea Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 124 3.5.7.2 T ehnilised andmed SIPLACE TwinStar (TH) komponendikaameraga, tüüp 33 (Flip Chi…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.5 Ladumispea
123
3.5.7.1 Kirjeldus
Antud keeruka ülesehitusega ladumispea sisaldab kahte sama tüüpi ladumispead, mis on teine-
teisega sidestatud. Mõlemad tööpead töötavad Pick&Place-põhimõtet kasutades. TwinStar sobib
komplekssete ja suurte komponentide ladumiseks. Tööpea poolt haaratakse kaks komponenti,
tsentreeritakse paigalduskohta liikumisel optiliselt ning pööratakse ladumisasendile vastava
nurga alla. Osad paigaldatakse trükkplaadile reguleeritava õhujoa abil õrnalt ja täpselt.
TwinStari jaoks töötati välja uued imiotsakud (tüüp 5xx). Adapteri abil on võimalik kasutada ka
Pick&Place-tööpea imiotsakuid tüüp 4xx ja Collect&Place-tööpeade imiotsakuid tüüp 8xx, 9xx
ning 2xx.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.5 Ladumispea Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
124
3.5.7.2 Tehnilised andmed
SIPLACE TwinStar (TH)
komponendikaameraga, tüüp 33
(Flip Chip kaamera)
komponendikaameraga, tüüp 25
(Flip Chip kaamera)
Komponendisortiment
*a
0402 kuni SO, PLCC, QFP, BGA, spetsiaal-
komponendid, korpuseta kristallid, Flip-kii-
bid
0201 kuni SO, PLCC, QFP, pesad, pisti-
kud, BGA, spetsiaalkomponendid, kor-
puseta kristallid, Flip-kiibid, varjed
Komponentide andmed
*b
Max kõrgus
*c
Min viigulaba samm
min viigulaba laius
min viigulaba samm
min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
*d
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm
55 mm x 45 mm (üksik mõõtmine)
Kasutamiseks kahe otsakuga:
50x50 mm kuni 69x10 mm
Kasutamiseks ühe otsakuga (mitu mõõt-
mist):
78x50 mm kuni 110x10 mm
kuni 200 mm x 125 mm (piirangutega)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6x 0,3mm
16 x 16 mm (üksik mõõtmine)
55 mm x 55 mm (mitu mõõtmist)
100 g
Programmeeritav paigaldus-
jõud
1,0 N - 15 N
2,0 N - 70 N
*e
2,0 N - 100 N
*f
1,0 N - 15 N
2,0 N - 70 N
e
2,0 N - 100 N
f
Imiotsakute tüübid
*g
5xx (standardne)
4xx + adapter
8xx + adapter
9xx + adapter
haarats
5xx (standardne)
4xx + adapter
8xx + adapter
9xx + adapter
haarats
Otsaku vahekaugus P & P
peadele
70.8 mm 70.8 mm
X/Y-suunaline täpsus
*h
± 26 µm / 3± 35 µm / 4 ± 22 µm / 3± 30 µm / 4
Nurktäpsus ± 0,05° / 3± 0,07°/ 4 ± 0,05° / 3± 0,07°/ 4
Valgustustase 6 6
Valgustustaseme võimalikud
seaded
256
6
256
6
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, kliendispet-
siifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
*)b Kui MultiStar ja TwinStar paiknevad samas ladumisalas, võib komponentide maksimumkõrgus olla piiratud.
*)c Max komponendi kõrgus 45 mm saadaval tellimisel, Very High Force Pick&Place (VHF) korral kasutatakse otsakutüüpi 508.
*)d Standardsete imiotsakute kasutamisel
*)e SIPLACE Very High Force Twin Star (VHF TH).
*)f SIPLACE Very High Force Twin Star (VHF TH) artiklinumbriga 03096701-03 ja OSC pakendiga
*)g Saadaval on rohkem kui 300 erinevat otsakut ja 100 haaratsitüüpi; põhjalik otsakute andmebaas on avaldatud elektrooniliselt.
*)h SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on määratud kind-
laks SIPLACE teenindus- ja tarnetingimustes.
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.6 Portaalisüsteem
125
3.6 Portaalisüsteem
SIPLACE'i masinatel SX1/SX2 on nn H-tüüpi portaalisüsteem. See koosneb kahest Y-teljest, mille
ajamina kasutatakse mõlemal küljel lineaarmootoreid. X-telge käitatakse ühe lineaarmootori abil.
H-portaal liigub kahe Y-telje tööpindadel kinnistes ja lahtistes laagrites. Need pinnad paiknevad
portaali suhtes 45° nurga all. Y-mõõtmissüsteemi skaala asub nende tööpindade all. SIPLACE
SX-i portaalid on sarnase konstruktsiooniga; selle mudeli saab varustada ühe või kahe portaaliga.
SIPLACE SX2 portaalid 1 ja 2 paiknevad 180° nurga all. Ladumispead on paigaldatud portaali si-
seküljele.
3.6.1 Portaali asendid
3

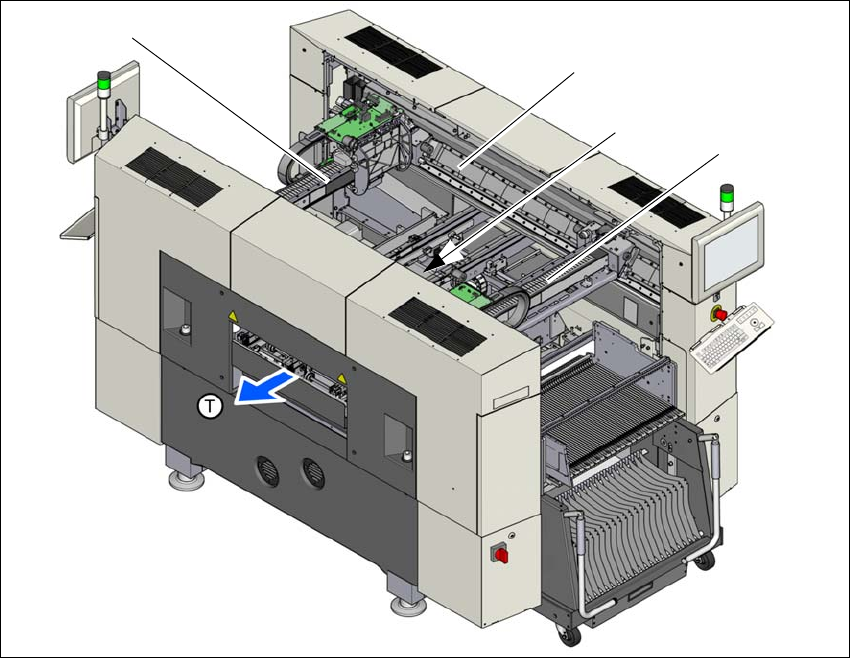

Jn 3.6 - 1 Portaalide asukohad SX2-masinatel
(1) Portaal 1
(2) Y-telg, portaal 1 ja portaal 2
(3) Y-telg, portaal 1 ja portaal2 (kaetud)
(4) Portaal 2
(T) Trükkplaatide liikumissuund
(1)
(2)
(4)
(3)
