3.6 Portaalisüsteem
SIPLACE'i masinatel SX1/SX2 on nn H-tüüpi portaalisüsteem. See koosneb kahest Y-teljest, mille
ajamina kasutatakse mõlemal küljel lineaarmootoreid. X-telge käitatakse ühe lineaarmootori abil.
H-portaal liigub kahe Y-telje tööpindadel kinnistes ja lahtistes laagrites. Need pinnad paiknevad
portaali suhtes 45° nurga all. Y-mõõtmissüsteemi skaala asub nende tööpindade all. SIPLACE
SX-i portaalid on sarnase konstruktsiooniga; selle mudeli saab varustada ühe või kahe portaaliga.
SIPLACE SX2 portaalid 1 ja 2 paiknevad 180° nurga all. Ladumispead on paigaldatud portaali si-
seküljele.
3.6.1 Portaali asendid
3
Jn 3.6 - 1 Portaalide asukohad SX2-masinatel
(1) Portaal 1
(2) Y-telg, portaal 1 ja portaal 2
(3) Y-telg, portaal 1 ja portaal2 (kaetud)
(4) Portaal 2
(T) Trükkplaatide liikumissuund
(1)
(2)
(4)
(3)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.6 Portaalisüsteem Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
126
3.6.2 Portaali ehitus
3

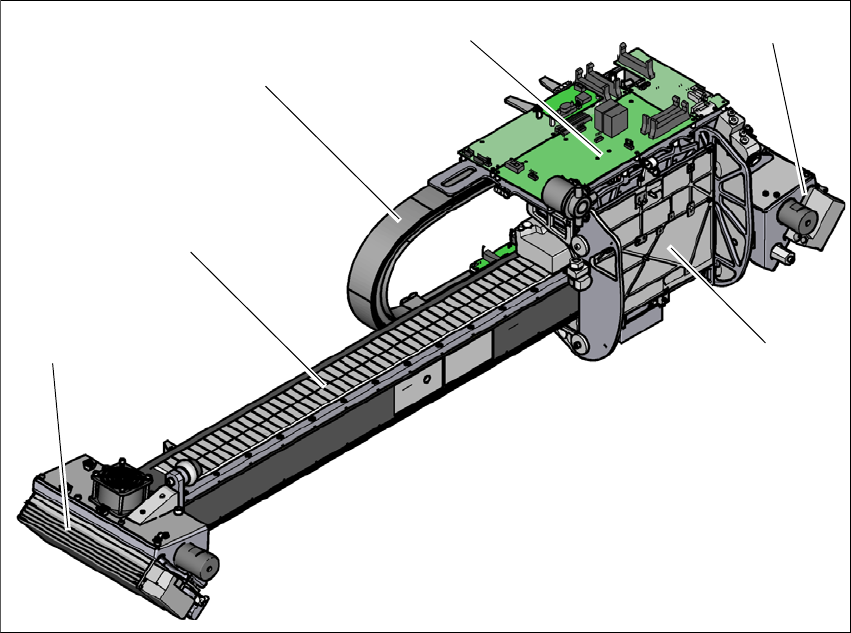

Jn 3.6 - 2 Portaali ehitus - peahoidiku vaade
(1) Ladumispea kinnitus koos X-telje lineaarmootoriga (primaarosa)
(2) Y-lineaarmootor 2 koos kinnise laagri (primaarosa) ja ventilaatoriga
(3) Püsimagnetiga juhiksüsteem (X-lineaarmootori sekundaarosa)
(4) Järgiv kaabel
(5) Tööpeaplaat koos Head Control Unit-iga
(6) Y-lineaarmootor 1 koos lahtise laagri (primaarosa) ja ventilaatoriga
(4)
(3)
(1)
(5)
(2)
(6)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.6 Portaalisüsteem
127
3
Jn 3.6 - 3 X-telje ülesehitus - tööpeahoidiku vaade
(1) Y-lineaarmootor 1 koos lahtise laagri (primaarosa) ja ventilaatoriga
(2) Tööpeaplaat koos Head Control Unit-iga
(3) Y-lineaarmootor 2 koos lahtise laagri (primaarosa) ja ventilaatoriga
(4) X-telje lineaarmootor (primaarosa)
(5) X-telje portaaliliides
(6) Y-telje portaaliliides
(7) Sensorimoodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
