3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.6 Portaalisüsteem Alates tarkvara versioonist SC.710.0 Väljaanne 12/2016 128 3 Jn 3.6 - 4 Portaali ehitus - vaade alt (1) T rükkplaadikaamera (2) Inkrement aa…
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.6 Portaalisüsteem
127
3

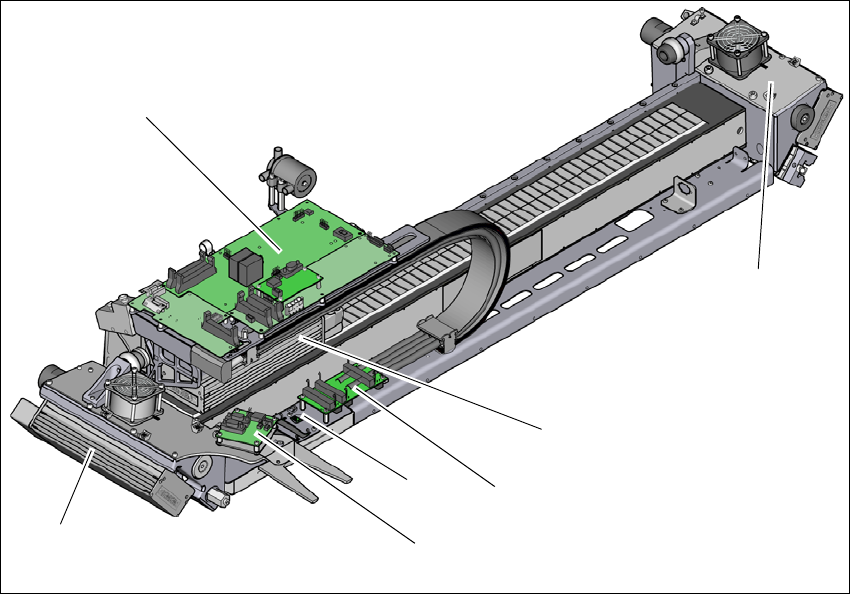

Jn 3.6 - 3 X-telje ülesehitus - tööpeahoidiku vaade
(1) Y-lineaarmootor 1 koos lahtise laagri (primaarosa) ja ventilaatoriga
(2) Tööpeaplaat koos Head Control Unit-iga
(3) Y-lineaarmootor 2 koos lahtise laagri (primaarosa) ja ventilaatoriga
(4) X-telje lineaarmootor (primaarosa)
(5) X-telje portaaliliides
(6) Y-telje portaaliliides
(7) Sensorimoodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.6 Portaalisüsteem Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
128
3
Jn 3.6 - 4 Portaali ehitus - vaade alt
(1) Trükkplaadikaamera
(2) Inkrementaalkooder
(3) Pikkuse mõõtesüsteem (portaali alaküljel)
Portaali käitatakse lineaarmootori abil. Ajami sekundaarosa koosneb püsimagnetitest ning see on
monteeritud portaalikonsooli külge. Primaarosa on tööpeahoidiku külge kruvitud. Tööpeahoidik on
konstrueeritud nii, et talle saab paigaldada kõiki ladumispeatüüpe - see on SIPLACE masinate
kõrge paindlikkuse tunnuseks.
(1)
(2)
(3)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.6 Portaalisüsteem
129
3.6.3 Y-telje ülesehitus
3

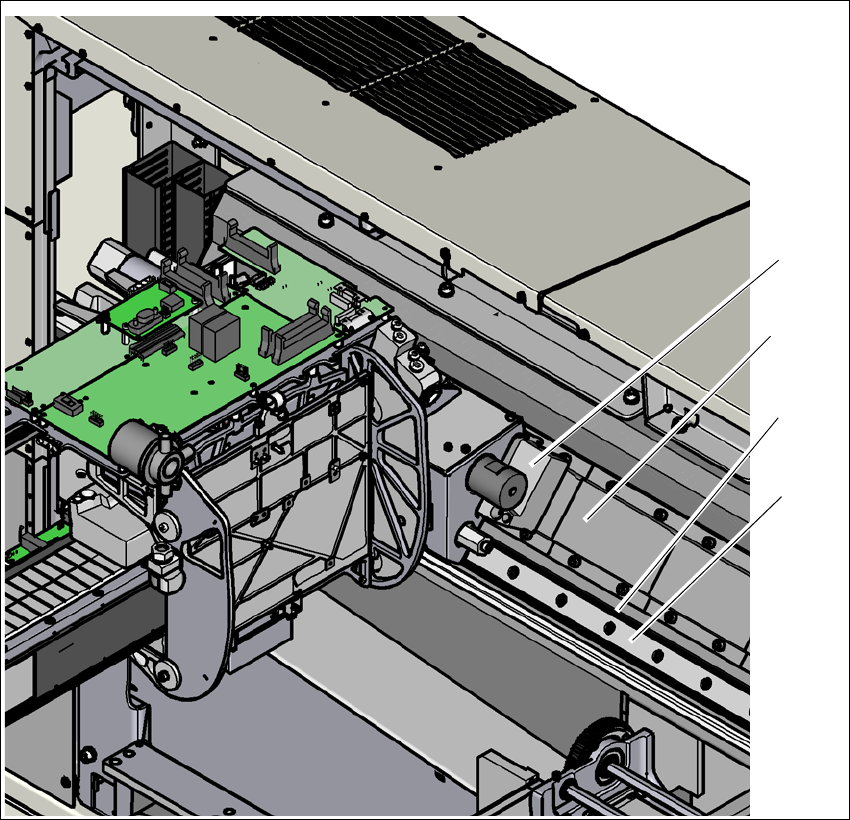

Jn 3.6 - 5 Y-telje ülesehitus
Y-telg koosneb järgmistest primaarosadest:
(1) Y-lineaarmootorid (primaarosa) monteeritud X-teljele kinnise ja lahtise laagriga
(2) Püsimagnet (X-telje lineaarmootori sekundaarosa)
(3) Lineaarne nihkemõõtesüsteem
(4) Suunamissüsteem
(1)
(2)
(4)
(3)
