3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 3.8 X-sööturi moodulid SIPLACE SX1/SX2 jaoks A la tes tarkvaraversioonist SC.710.0 Väljaanne 12/2016 150 3.8.4.1 Sööturmooduli adapter sildist ajaga X-Seeriale …
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.8 X-sööturi moodulid SIPLACE SX1/SX2 jaoks
149
3.8.4 Sööturmooduli adapter X-Seeriale
Toote nr 00141305-xx Adapter X-Seeria sööturmoodulitele
Toote nr 00141308-xx Adapterplaat praagikonveierile
Toote nr 00141310-xx Adapterplaat sildistajale
3
X-lindisööturmoodulite sortimenti laiendati lineaarvibraatorsööturi, sildistaja ja praagikonveieriga.
Adapter võimaldab teisendada ka S lineaar-vibrosööturi, sildistaja ja praagikonveieri kasutami-
seks X-Seeria komponendikäruga. Adapteril on nii elektroonika- kui ka mehaanikafunktsioone:
Teisendab S-sööturmooduli sidesignaalid laiendatud X-Seeria protokollile vastavateks signaali-
deks. Teostatakse ka lisafunktsioone, nagu nt sööturmooduli identifitseerimist.
3
JUHIS
S-lineaarvibraatorsööturit, sildistajat ja praagikonveierit pole võimalik komponendikäru
varustusse seadistada, kui need asuvad SpeedStari (C&P20) ligipääsupiirkonnas.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.8 X-sööturi moodulid SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
150
3.8.4.1 Sööturmooduli adapter sildistajaga X-Seeriale
3

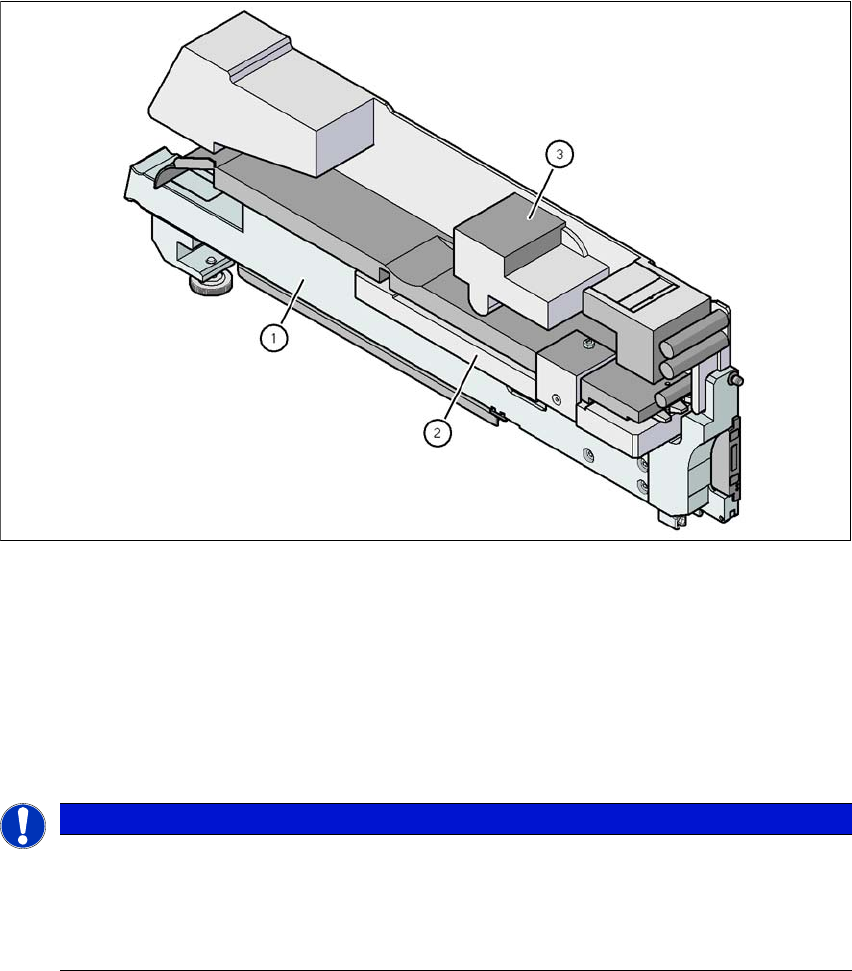

Jn 3.8 - 5 Sööturmooduli adapter sildistajaga X-Seeriale
(1) Adapter X-Seeria sööturmoodulitele (toote nr 00141305-xx)
(2) Adapterplaat sildistajale (toote nr 00141310-xx)
(3) Sildistaja
3.8.4.2 Sööturmooduli adapter lineaarse vibrosööturiga X-Seeriale
3
JUHIS
Kasutage adapterplaati
Adapterplaat kuulub X-Seeria sööturmoodulite standardvarustusse:
Adapterplaati tuleb kasutada komponentide kõrguseni kuni 16,5 mm.
Komponente kõrgusega 16,5 mm kuni 25 mm töödeldakse ilma adapterplaadita.
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.8 X-sööturi moodulid SIPLACE SX1/SX2 jaoks
151
3
Jn 3.8 - 6 Sööturmooduli adapter lineaarse vibrosööturiga X-Seeriale
(1) Adapter X-Seeria sööturmoodulitele (toote nr 00141305-xx)
(2) Adapterplaat 16,5 mm (tarnekomplektis)
(3) Lineaarvibraatorsöötur, tüüp 3 (toote nr 00142031-xx)
Laius 34,4 mm
Radu sööturimooduli kohta 1, 2 või 3 3
Kaetud asukohad sööturmoodulil 3 3
Komponendivaru Kuni 150 terasest kassettmagasini kohta 3
olenevalt komponendi pikkusest 3
Kassettmagasinide eriandmed 9,5 mm lai / 3 x 3
15 mm lai / 2 x 3
> 15 mm lai / 1 x 3
30 mm lai / 1 x 3
Reageerimisaeg: muudetav SIPLACE Pro abil vahemikus 400
kuni üle 1000 ms 3
