3.9 Komponendikäru SIPLACE SX1/SX2 jaoks
Toote nr 00519922-xx Komponendikäru SIPLACE SX1/SX2 jaoks 60 rajaga
Toote nr 00519722-xx Komponendikäru SIPLACE SX1/SX2 jaoks 30 rajaga
SIPLACE SX1/SX2 masinate külge saab sidestada kaks SIPLACE SX1/SX2 komponendikäru,
mõlemad 60-rajalised. Kui ühte asukohta on pandud WPC5/WPC6, siis saab teise asukohta si-
destada 30-rajalise komponendikäru.
3

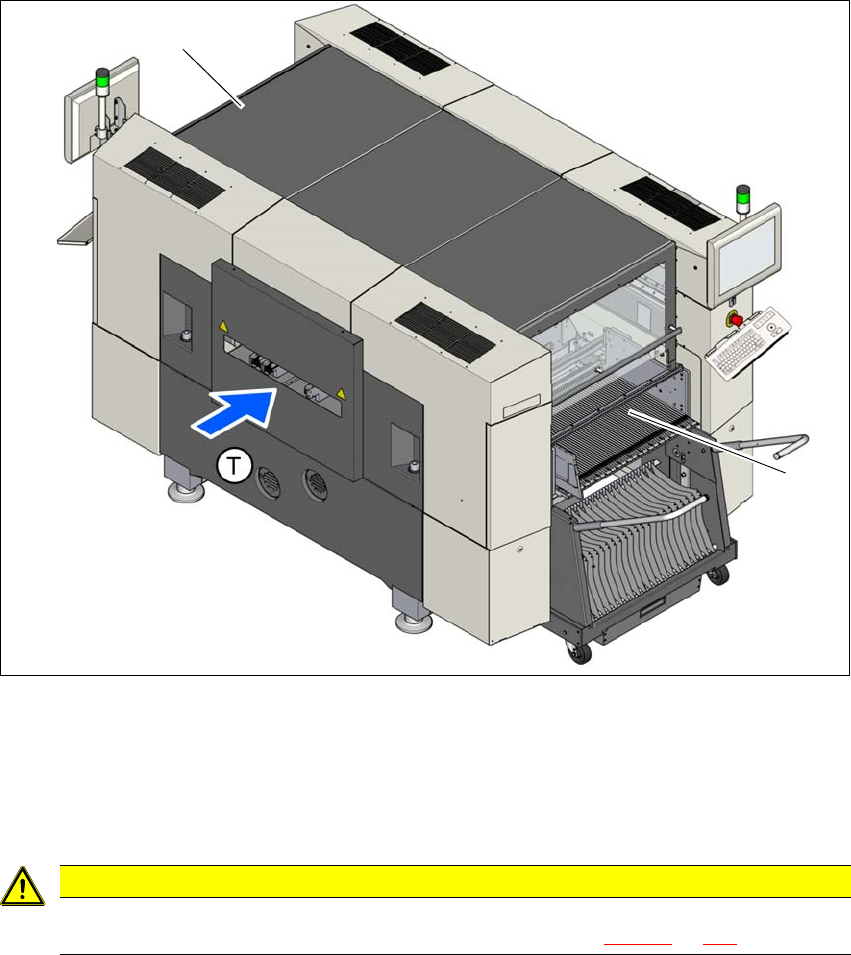

Jn 3.9 - 1 Komponendikäru asukohad, SIPLACE SX1/SX2
(1) Asukoht 1
(2) Asukoht 2
(T) Trükkplaatide liikumissuund
3
ETTEVAATUST!
SIPLACE SX1/SX2 komponendikärusid võib dokkida ainult positsioonidesse, millesse on
sisestatud komponendikäru SIPLACE SX1/SX2 COT-osa (jn 5.15 - 4
, lk 265 ).
(2)
(1)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
156
3.9.1 Ülesehitus
Komponendikärude puhul on tegemist iseseisvate moodulitega, mida saab välises seadistuspiir-
konnas sööturmoodulitega varustada. See tähendab, et tootmisprotsess tuleb katkestada het-
keks, mille pikkuse määrab ära komponendikäru vahetamiseks kuluv aeg.
Komponendikäru koosneb peamiselt veermikust, komponendilauast sööturmoodulite vastuvõtmi-
seks, lindipoolikarbist ja lindijäätmekarbist. Saadaval on kaks erinevat komponendikäru. Üks kom-
ponendikäru 60-rajalise komponendilauaga ja üks komponendikäru 30-rajalise
komponendilauaga. 30-rajaline komponendikäru tuleb paigutada WPC5/WPC6 kõrvale.
3
Jn 3.9 - 2 Komponendikäru, 60 rajaga SIPLACE SX1/SX2, eest- ja tagantvaade
(1) Veermik
(2) Komponendilaud
(3) Lindikarp
(4) Lindijäätmekarp
(5) Käepide
(6) Käekaitse
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.9 Komponendikäru SIPLACE SX1/SX2 jaoks
157
3
3
3.9.2 Kirjeldus
Lindipoolikarp võtab standardversioonis vastu lindipoole kuni suuruseni 17" (432 mm).
Lindikarbi ja komponendikäru vahel paiknevad vasakul ning paremal varustusnimekirjade hoidmi-
seks kaks 5 mm laia pilu.
Veermiku alaküljel asub väljatõmmatav lindijäätmekarp. Äralõigatud lindijäätmed liiguvad mööda
kaldrenni lindijäätmekarpi, mida tuleb täitumisel tühjendada.
Käepidemeid on võimalik üles või alla pöörata.
3
ETTEVAATUST!
Järige ohutusjuhiseid.
Järgige ohutusjuhiseid jaotises 5.8.2 lk 237, kui lindijäätmekarbi komponendikärust
välja tõmbate.
ETTEVAATUST!
Käepidemete murdumisoht.
Komponendikäru transpordi ajal käepidemete murdumisoht.
Komponendikäru ei tohi transpordi ajal käepidemetest tõsta.
Käepidemeid tohib kasutada üksnes komponendikäru lükkamiseks.
Kasutage komponendikäru transportimiseks või kaubaaluselt ülestõstmiseks
kahveltõstukit.
JUHIS
Masina käitamiseks peavad kõik komponendikärud olema sellega dokitud.
Täitke vabad kohad sööturmooduli mulaažidega nagu kirjeldatud
jaotises 2.7.5.1
lk 80.
