Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.9 Komponendikäru SIPLACE SX1/SX2 jaoks 161 3.9.6 Komponendilaud SIPLACE SX1/SX2 jaoks Sööturmoodulid ase…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
160
3.9.5 Komponendikäru mõõtmed
3
Jn 3.9 - 4 Komponendikäru mõõtmed, SIPLACE SX1/SX2, kõik mõõtmed millimeetrites
(1) Pikkus = 760 mm
(2) Laius = 864 mm
(3) Kõrgus (sõltub kõrguseseadistusest
– 900 mm puhul = 934 mm
– 930 mm puhul = 964 mm
– 950 mm puhul = 984 mm
(4) Lahtipööratud käepidemete vahekaugus = 476 mm
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.9 Komponendikäru SIPLACE SX1/SX2 jaoks
161
3.9.6 Komponendilaud SIPLACE SX1/SX2 jaoks
Sööturmoodulid asetatakse nende eesmiste liugjuhikutega sisestusabimehhanismi peale. Sis-
selükkamisel libiseb sööturmoodul oma juhikutega juhikuprofiilil kuni piirdeliistuni. X-sööturmoo-
duli "eesmine" tsentreerimistihvt läheb piirdeliistul olevasse tsentreerimisavasse. Samaaegselt
fikseerub komponendilaua lukustusriiv sööturmooduli lukustusrulli sisse. Sööturmooduli ülaküljel
asuv "tagumine" tsentreerimistihvt läheb tsentreerimisliistu väljalõikesse.
3

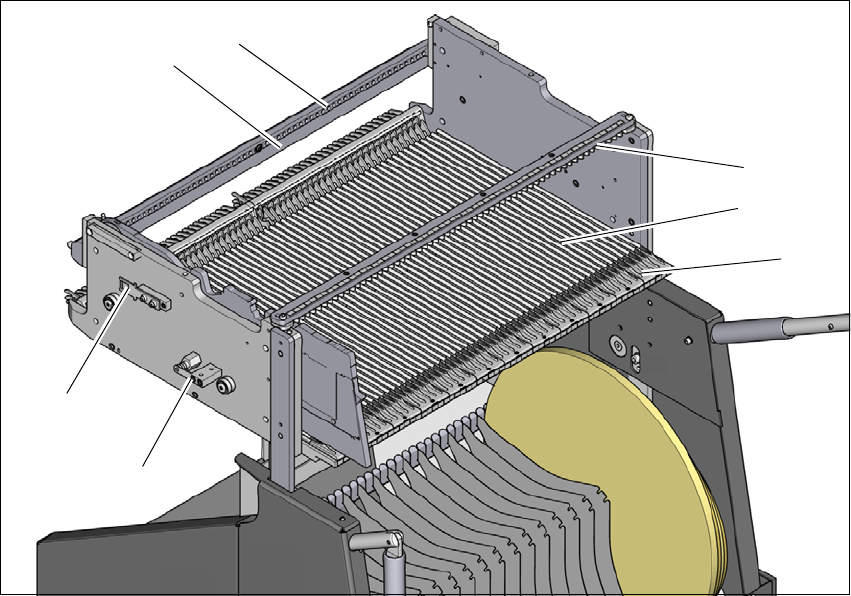

Jn 3.9 - 5 Komponendilaud, tagantvaade
(1) Sisestusabinõu
(2) Juhikuprofiil (-profiil)
(3) Tsentreerimisliist X-sööturmoodulite "tagumise" tsentreerimistihvti hoidmiseks
(4) Seiskamisvarras
(5) Tsentreerimisavad
(6) Kontakt AVARIISEISKAMISAHELA ohutuslüliti lülitamiseks
(7) Lukk
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.9 Komponendikäru SIPLACE SX1/SX2 jaoks Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
162
3
Jn 3.9 - 6 Komponendilaud, eestvaade
(1) Lukustusriivid
(2) Komponendilaua tsentreerimistihvt
(3) Komponendilaua tsentreerimisava
(1)
(2)
(3)
