4.2.2.2 Masina suruõhuliitmikud
4

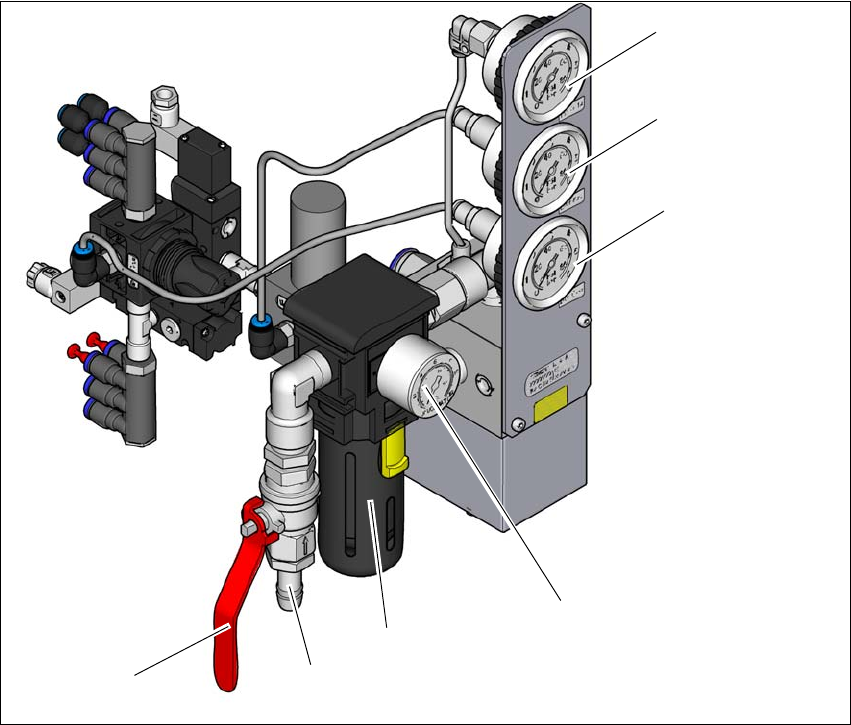

Jn 4.2 - 2 Masina suruõhumoodul
Legend joonisele 4.2 - 2
(1) Portaalide 1 ja 2 toiterõhumanomeeter
Nimirõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(2) Masinakomponentide toiterõhumanomeeter
Nimirõhk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(3) Puistekauba sööturmoodulite toiterõhumanomeeter
Nimirõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näiduvahemik: 0 - 0,6 MPa, 0 - 6 bar)
(4) Sisendrõhumanomeeter
Nimirõhk: 0,5 - 1,0 MPa, 5 - 10 bar (näiduvahemik: 0 - 1,0 MPa, 0 - 10 bar)
(5) Suruõhufilter
(6) Suruõhuühendus
(7) Sulge ventiil "AVATUD" asendis
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas
177
4.2.3 Elektritoide
4
Jn 4.2 - 3 Toiteploki asukoht masinas
(1) Küljekate
(2) Lukk
(3) Pealüliti kaitse, mis väldib selle uuesti sisselülitamist
(4) Katte taga asuv toiteplokk
(5) Toitekaabel
4.2.3.1 Ohutusjuhised
4
(1)
(2)
(3)
(4)
OHTLIK
Ohtlikud pinged.
Masinat varustatakse pingega 3 x 360 V~ kuni 3 x 480 V ± 10 %, 50/60 Hz või lisavarus-
tusena pingega 3 x 200 V~ kuni 3 x 240 V~ ± 10 %; 50/60 Hz toitepinge. Seetõttu on mõ-
ned süsteemi osad eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lülitatud.
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204
osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-
nal.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
178
4.2.3.2 Elektritoite kontrollimine
Kontrollige, kas elektritoide vastab etteantud masinaspetsifikatsioonile (vt tabelit lõigus 3.2, page
94
).
4
4.2.3.3 Toitekaabli spetsifikatsioon
Masina toitekaabli jaoks kehtivad järgmised spetsifikatsioonid:
– Kaabel 5 x 4 mm² 5 x 25 A CEKON-pistikuga (3 x 360 V~ / 3 V~ / 480 V~)
– Kaabel 5 x 4 mm² 3 x 16 A (3 x 200 V~ kuni 3 x 240 V)
Juhtmesoonte värvikood sõltub riigist, kus masinat kasutatakse.
4
4
JUHIS
Eletritoite koormuspiigid
Tehnilistel põhjustel tekib vooluvõrgus koormustippe.
Vajaduse korral pöörduge elektrivarustusettevõtte poole ja laske kontrollida võrguta-
kistust.
HOIATUS
Toitekaabli ristlõige ja pikkus
Toitekaabli ristlõige ja pikkus mõjutab masina lühisvoolunäitajat (SCCR).
Toitekaabli vahetamisel ärge suurendage juhtmete ristlõiget ega lühendage kaabli pik-
kust.
HOIATUS
Elektrijuhtmed peavda olema selgelt tähistatud.
Elektrijuhtmed iga üksiku masina ja paigaldatud lisavarustuste (nt WPC5/WPC6) juurde
peavad olema üheselt tähistatud ning kahtluseta kindlaksmääratavad.
Kehtib selle riigi seadusandlus, kus masin töötab.
