4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 178 4.2.3.2 Elektritoite kontrollimine Kontrollige, kas elektrit…

Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas

177

4.2.3 Elektritoide

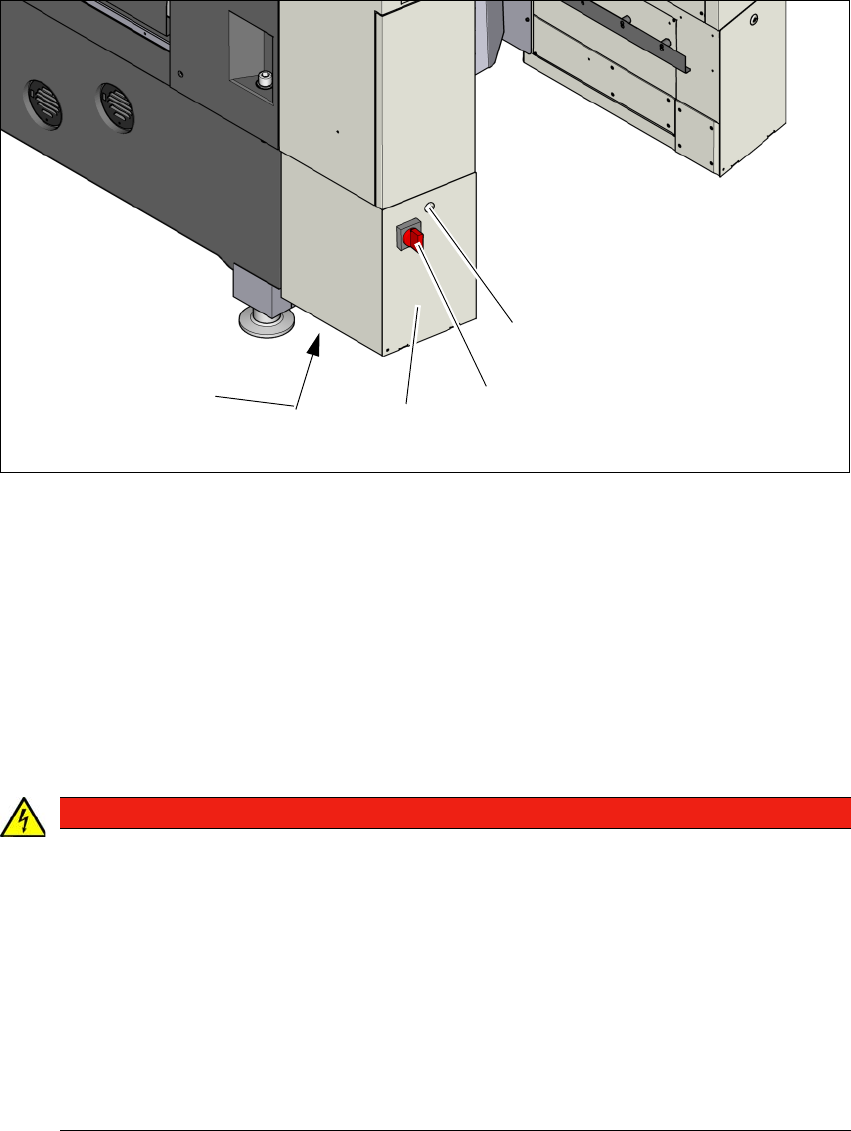

Jn 4.2 - 3 Toiteploki asukoht masinas

(1) Küljekate

(2) Lukk

(3) Pealüliti kaitse, mis väldib selle uuesti sisselülitamist

(4) Katte taga asuv toiteplokk

(5) Toitekaabel

4.2.3.1 Ohutusjuhised

(1)

(2)

(3)

(4)

OHTLIK

Ohtlikud pinged.

Masinat varustatakse pingega 3 x 360 V~ kuni 3 x 480 V ± 10 %, 50/60 Hz või lisavarus-

tusena pingega 3 x 200 V~ kuni 3 x 240 V~ ± 10 %; 50/60 Hz toitepinge. Seetõttu on mõ-

ned süsteemi osad eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lülitatud.

Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure

kahju.

 Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204

osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.

 Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-

nal.

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2

4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016

178

4.2.3.2 Elektritoite kontrollimine

Kontrollige, kas elektritoide vastab etteantud masinaspetsifikatsioonile (vt tabelit lõigus 3.2, page

4.2.3.3 Toitekaabli spetsifikatsioon

Masina toitekaabli jaoks kehtivad järgmised spetsifikatsioonid:

– Kaabel 5 x 4 mm² 5 x 25 A CEKON-pistikuga (3 x 360 V~ / 3 V~ / 480 V~)

– Kaabel 5 x 4 mm² 3 x 16 A (3 x 200 V~ kuni 3 x 240 V)

Juhtmesoonte värvikood sõltub riigist, kus masinat kasutatakse.

JUHIS

Eletritoite koormuspiigid

Tehnilistel põhjustel tekib vooluvõrgus koormustippe.

 Vajaduse korral pöörduge elektrivarustusettevõtte poole ja laske kontrollida võrguta-

kistust.

HOIATUS

Toitekaabli ristlõige ja pikkus

Toitekaabli ristlõige ja pikkus mõjutab masina lühisvoolunäitajat (SCCR).

Toitekaabli vahetamisel ärge suurendage juhtmete ristlõiget ega lühendage kaabli pik-

kust.

HOIATUS

Elektrijuhtmed peavda olema selgelt tähistatud.

Elektrijuhtmed iga üksiku masina ja paigaldatud lisavarustuste (nt WPC5/WPC6) juurde

peavad olema üheselt tähistatud ning kahtluseta kindlaksmääratavad.

Kehtib selle riigi seadusandlus, kus masin töötab.

Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas

179

4.2.3.4 Toiteühendus - konfiguratsioon tarnimisel

Toiteühendus on vastab riigis kasutatavale elektrivarustusele.

– Masin on seadistatud pingele 3 x 200 V~ kuni 3 x 240 V~ ± 10%; 50/60 Hz.

Masinal on toitekaabel ILMA Cekoni pistikuta. 4

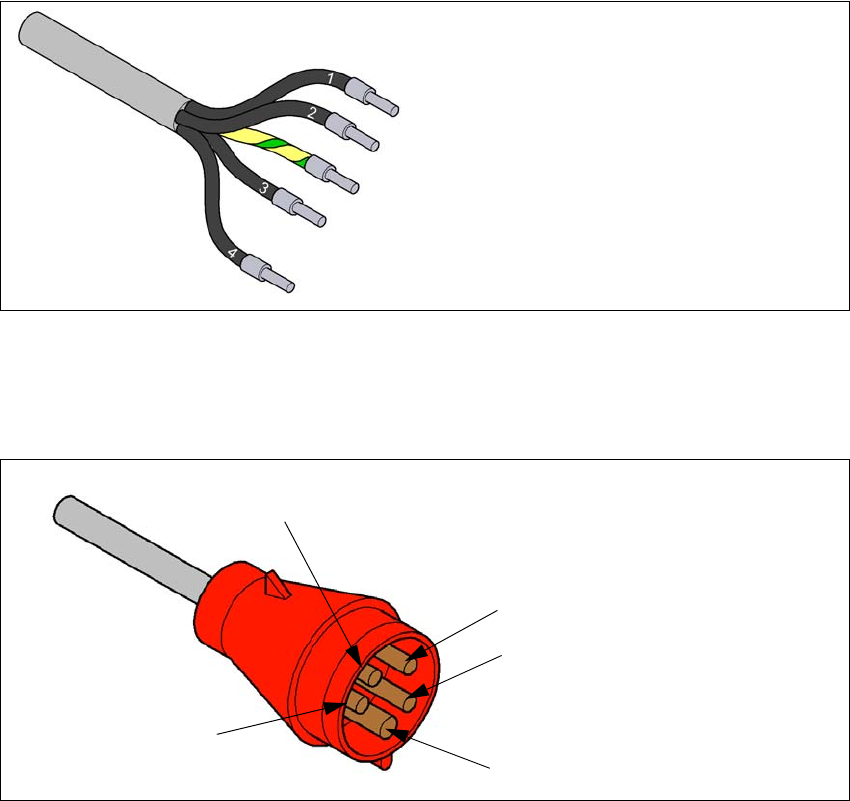

Jn 4.2 - 4 Toitekaabli juhtmete kirjeldus

– Masin on seadistatud pingele 3 x 360 V~ kuni 3 x 480 V ± 10%, 50/60 Hz.

Masinal on toitekaabel KOOS Cekoni pistikuga. 4

Jn 4.2 - 5 Cekoni korgi tähistus

1 = (L1): pöördvoolufaas

2 = (L2): pöördvoolufaas

3 = (L3): pöördvoolufaas

4 = (N): neutraaljuht

roheline/kollane = (PE): juht
