Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas 181 4.2.4 Mikrokait smete ülevaade 4 Jn 4.2 - 7 Mikrokaitsmete ü…
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
180
4.2.3.5 Toitekaabli ühendamine
4

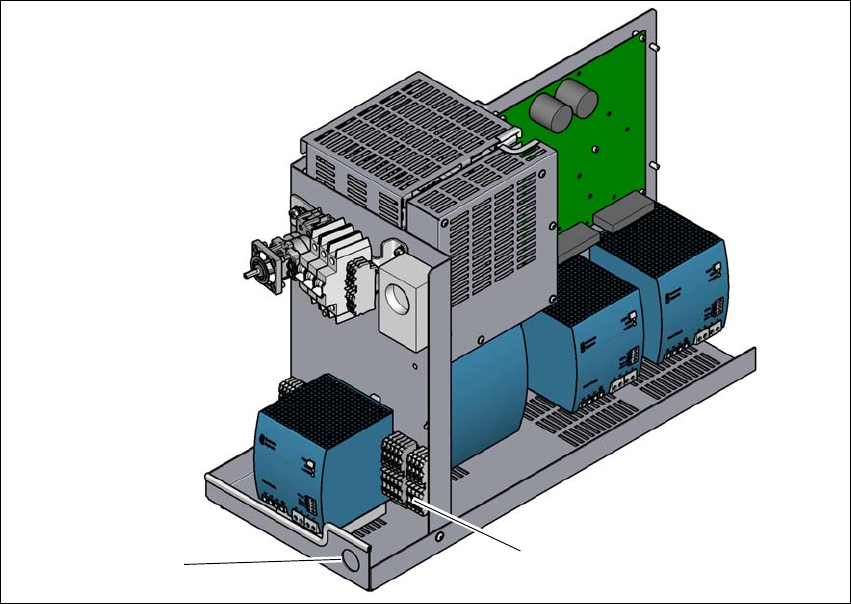

Jn 4.2 - 6 Klemmipaneel toitekaabli ühendamiseks
(1) Võrgutoitekaabli ühendusklemmid (X94)
(2) Kaablikinnitusega ava toiteplokil
Pigistage iga kaablisoone otsa hülss.
Keerake lahti kaabliühendusele keeratud mutter (2).
Vedage võrgutoitekaabel läbi kaablifiksaatori (2) klemmipaneeli X94 (1) juurde.
Kinnitage kaabel klemmipaneeli X94 (pos 1) külge.
(L1): pöördvoolufaas 4
(L2): pöördvoolufaas 4
(L3): pöördvoolufaas 4
(N): neutraaljuht 4
(PE): kaitsejuht PE 4
Hoolitsege piisava painderaadiuse eest. Juhtmeid ei tohi kokku murda.
Pingutage kaablifiksaator käega kinni.
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas
181
4.2.4 Mikrokaitsmete ülevaade
4

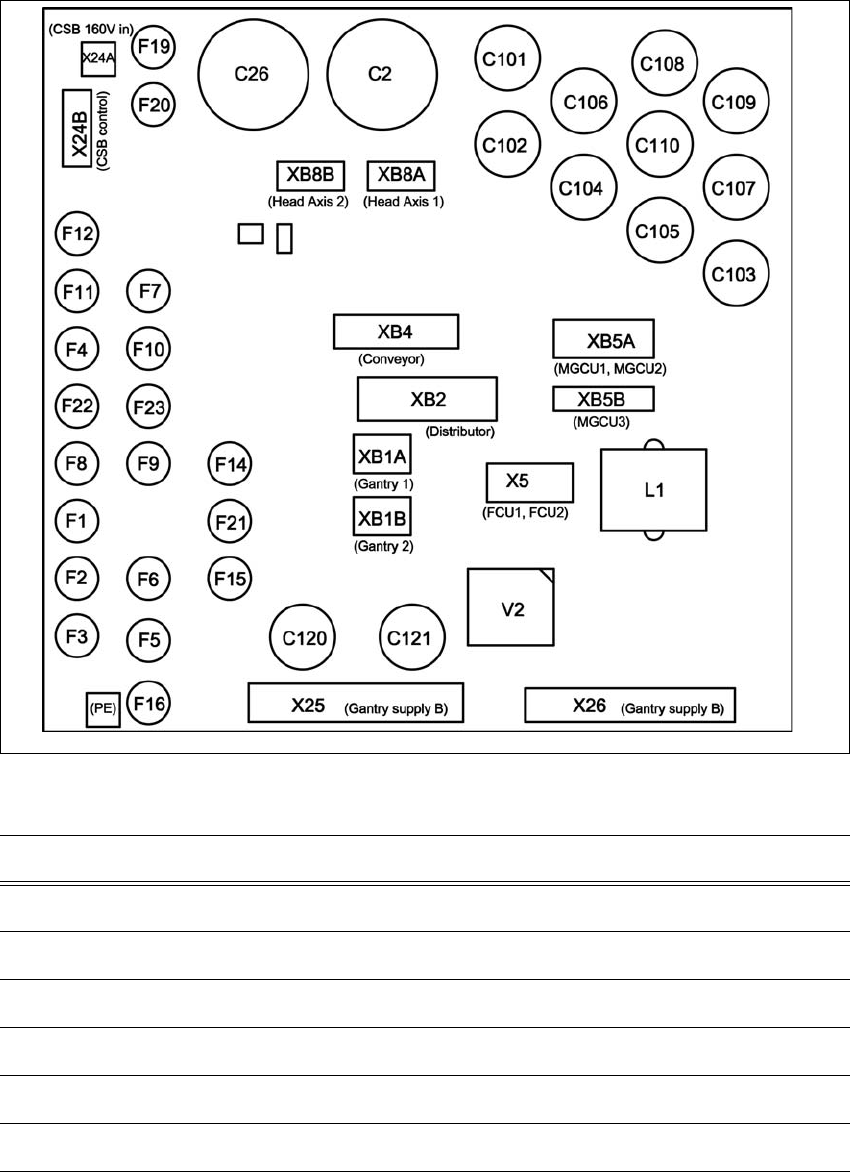

Jn 4.2 - 7 Mikrokaitsmete ülevaade
4
Kaitse komponendid Elekter [A] Pinge [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Jagaja/toite viga 6,3 24
F5 Jaama arvuti 6,3 27
F6 Arvuti suvandid 6,3 27
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
182
F7 Konveieri juhtsüsteem 6,3 24
F8 Y-andur, moodul 1 6,3 27
F9 Y-andur, moodul 2 6,3 27
F10 Sisemine 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB toide 6,3 24
F14 Pea toide 1 6,3 42
F15 Pea toide 2 6,3 42
F16 Konveieri ajamid 6,3 42
-- -- -- --
-- -- -- --
F19 Pea telg 1 6,3 160
F20 Pea telg 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
Kaitse komponendid Elekter [A] Pinge [V]
