4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 4.3 Masina ülesseadmine Alates tarkva raversioonist SC.710.0 Väljaanne 12/2016 192 4.3.7 Masinajalgade ja trükkplaadikonvei eri stat sionaarsete servade vaheka…
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.3 Masina ülesseadmine
191
Paigaldage trükkplaadikonveieri nõutava kõrguse saavutamiseks sobiv kõrguse adapter.
Lükake kõrguse adapter kinnitusse nii, et soon jookseb üle lukustuskruvi (2).
Tõmmake lukustuskruvi (2) kergelt kinni.
Tõmmake kinnituskruvi (5) kergelt kinni nii, et kõrguse adapter jääb võimalikult lõtkuvabalt Z-
suunas liikuvaks.
Monteerige ülejäänud 3 kõrguse adapterit samal viisil.
Nüüd laske masinat ettevaatlikult kahveltõstukiga alla, kuni selle kõrguse adapterid puuduta-
vad korraga põrandapinda. Paigalduskohas peab alati viibima teine töötaja, kelle ülesandeks
on jälgida, et masin jääks allalaskmisel stabiilseks. Vajaduse korral tuleb kõrguse adapterite
kinnitusi veidi vabastada.
Kasutage SW 20 silmusvõtit iga kõrguse adapteri reguleerimiseks seadekruvi abil, et saavu-
tada asjakohane konveieri kõrgus.
Joondage masin X- ja Y-suunas masinavesiloodiga välja.
4
Tõmmake kinnituskruvi pingutusmomendiga 130 Nm kinni.
JUHIS
Kirjelduse masina X- ja Y-suunas väljajoondamiseks leiate lõigust 4.3.9
, lk 196.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2
4.3 Masina ülesseadmine Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
192
4.3.7 Masinajalgade ja trükkplaadikonveieri statsionaarsete servade vahekaugu-
sed
4.3.7.1 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul
4

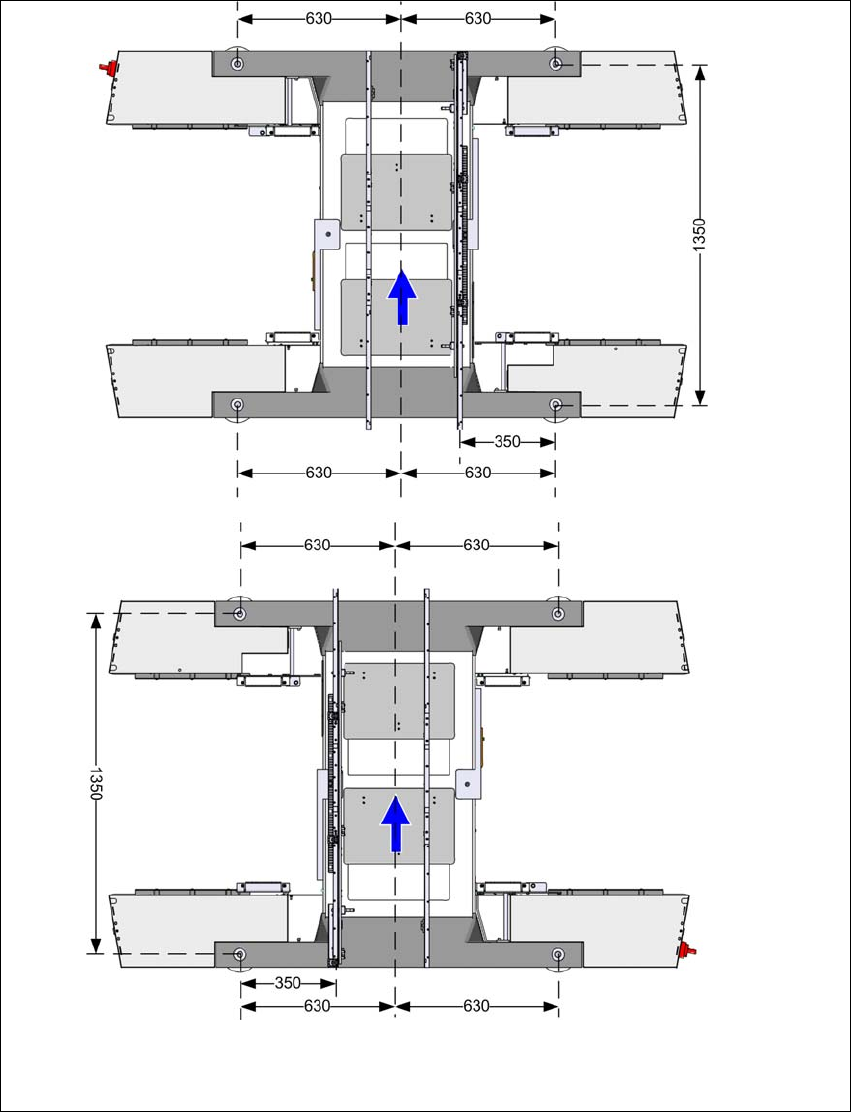

Jn 4.3 - 5 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul millimeetrites
Liikumatu konveieri pool mak-
simaalses parempoolses
asendis
a
.
Liikumatu konveieri
pool maksimaalses va-
sakpoolses asendis
a
.
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõt-
med millimeetrites.
Kasutusjuhend SIPLACE SX1/SX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 4.3 Masina ülesseadmine
193
4.3.7.2 Masina jalgade vahekaugused trükkplaadi topeltkonveierist
4

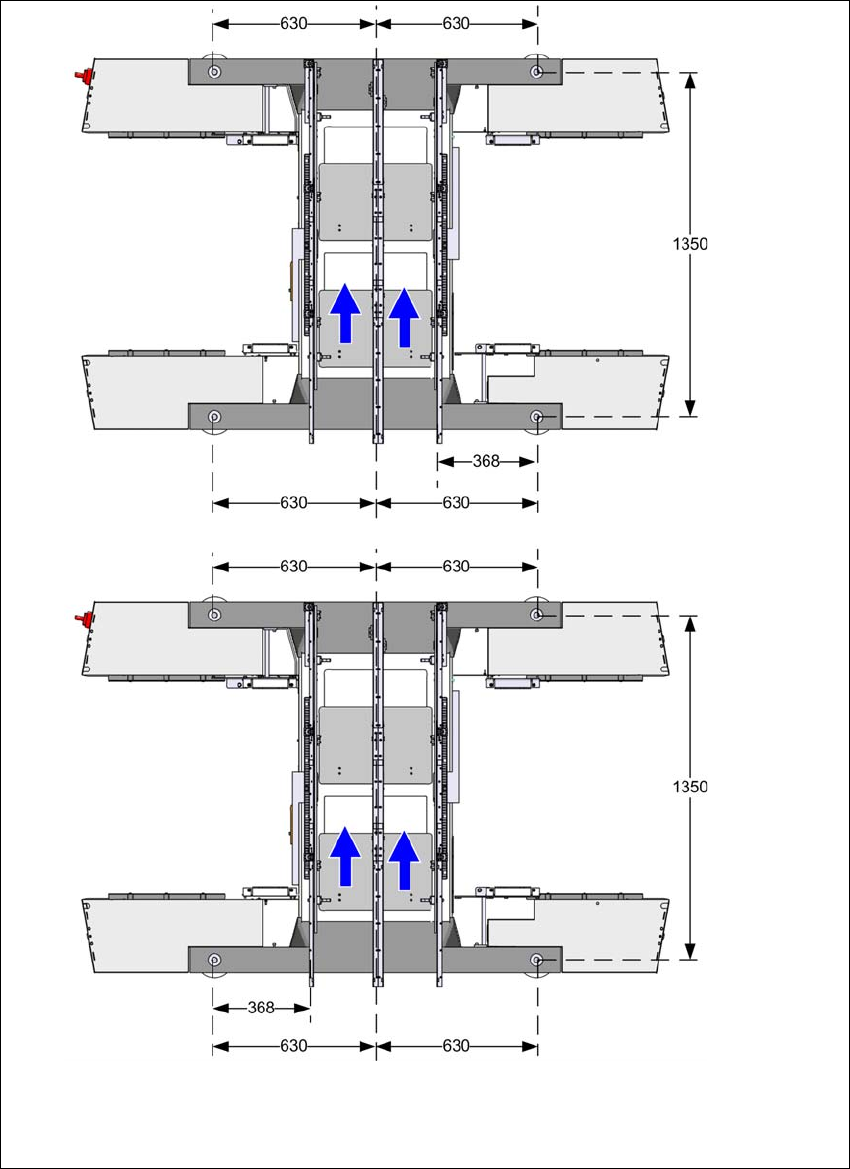

Jn 4.3 - 6 Masinajalgade vahekaugused trükkplaatide kaksikkonveieri puhul millimeetrites
Liikumatu konveieri pool
maksimaalses vasak-
poolses asendis
a
.
Liikumatu konveieri pool maksi-
maalses parempoolses asendis
a
.
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõt-
med millimeetrites.
